    磁翻板液位计

    磁翻板液位计
    产品编号:RZUHZ
    产品名称:RZUHZ系列磁翻板液位计  制造生产许可证(苏制083117019号)
    产品类别:磁翻板液位计

    全国销售热线:4000388535  15601403222


    一、产品概述:

    RZUHZ系列磁翻板液位计广泛用于电力、石油、化工、冶金、环保、船舶、建筑、食品等行业生产过程中的液位测量与控制。

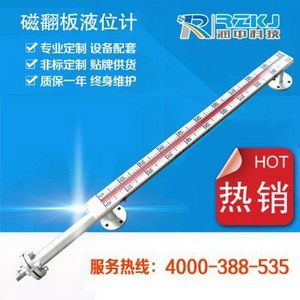

    RZ-UHZ型磁翻板液位计由本体、翻板箱(由红、白双色磁性小翻板组成)、浮子、法兰盖等组成,用于各类液体容器的液位测量。能用于高温、防爆、防腐、食品饮料等场合、作液位的就地显示或远传显示与控制。RZ-UHZ系列产品可以做到高密封、防泄漏和在高温、高压、高粘度、强腐蚀性条件下安全可靠地测量液位,全过程测量无盲区、显示醒目,读数直观,并且测量范围大,配上液位报警、控制开关,可实现液位或界位的上下限报警和控制,配上JT系列液位变送器可将液位。界位信号转换成二线制4~20mADC的标准信号,实现远距离检测、指示、记录与控制。

    磁翻板液位计

    二、工作原理:
    RZUHZ系列磁翻板液位计主体外的翻板箱受主体内浮子(具有定向磁性源,按不同介质和压力针对研制)的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。


    三、主要技术指标
    1、量程范围(mm):300~19000
    2、介质密度(g/cm3):0.51090~2
    3、介质粘度: ≤0.0203Pa.S
    4、工作温度℃:-40~350
    5、压力等级(MPa):≤32
    6、测量精度(mm):≤±10
    7、安装方式:侧装式、顶装式、底装式
    8、防护等级:IP65
    9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
    10、传输方式:4~20mA 或 开关量
    11、接口法兰:PN4.0 DN25 HG20593(侧装式)
    PN1.0 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。

     注:当液位计安能装受环境影响,空间位置L1<300订货时应明显提出。

    安装形式内容

    侧装式

    安装间距 ( 测量范围 )

    500,800,1100,1400,1700,2000,2500,3000mm

    工作压力

    0.6,1.6,2.5,4.0MPa

    介质密度

    ≥ 0.76g/cm 3

    介质温度

    -40  ~100

    环境温度

    -40  ~+70

    示值误差

    ± 10mm

    介质粘度

    ≤ 1st(10 - 4 m/s)

    上下限开关输出

    1. 控制灵敏度 : 10mm
    2.
    输出接点容量 : AC220V2A
    3.
    接点寿命 : 5 × 10 4

    电远传连续显示

    1. 精度 : ± 1.5%
    2.
    输出负载 : 750
    3.
    输出信号 : 0~10mA 输出 ,220VAC 电源
    4~20mA
    输出 ,24VDC 二线制
    4.
    防爆特征 ia  CT4 本质安全型


    三、磁翻板液位计选型表

    RZ-UHZ



    磁翻板



    0-侧侧安装

    测量型式



    1-顶部安装



    2-底部安装



    3-侧顶安装



    4-侧底安装





    0-双面板

    显示方式





    1-单面板





    2-单带夜光型





    3-LED显示型







    0-无远传变送器

    远传输出







    1-普通型捆绑式远传(4-20mA)







    2-高温型捆绑式远传(4-20mA)









    0-普通型

    防爆形式









    G-隔爆型









    Z-本安型









    F-配安全栅











    0-无报警

    报警形式











    S-上报警(闭)











    X-下报警(开)











    K-上、下报警













    A-321

    材质选型













    B-304













    C-316L













    D-RPP













    E-UPVC













    F-304内衬PTFE















    0-≤1.0MPa

    工作压力















    1-≤1.6MPa















    2-≤2.5MPa















    3-≤4.0MPa















    4-≤6.4MPa















    5-≤10.0MPa

















    A-≤60

    工作温度

















    B-≤100

















    C-≤120

















    D-≤180

















    E-≤250

















    F-≤350

















    G-≤450



















    0-DN10(适用于侧装)

    安装法兰



















    1-DN15(适用于侧装)



















    2-DN20(适用于侧装)



















    3-DN25(适用于侧装)



















    4-DN32(适用于侧装)



















    5-DN80(适用于顶装)



















    6-DN100(适用于顶装)



















    7-DN100(适用于顶装)





















    A-无排污阀

    排污排气选型





















    B-排污阀





















    C-排气阀





















    D-带排污和排气阀























    V-真空夹套型(防霜型)

    特殊要求























    W-蒸汽夹套型























    X-电伴热型

























    -□□□□

    中心距、深度



























    -□□

    介质密度ρ(g/c)




    磁翻板液位计
