    UHZ磁翻板液位计

    UHZ磁翻板液位计

    产品编号:RZ-UHZ
    产品名称:RZ-UHZUHZ磁翻板液位计    制造生产许可证(苏制083117019号)
    产品类别: UHZ磁翻板液位计


    一、RZ-UHZ磁翻板液位计工作原理及用途

    UHZ磁翻板液位计和被测容器形成连通器,保证被测量容器与测量管体间的液位相等。当液位计测量管中的浮子随被测液位变化时,浮子中的磁性体与显示条上显示色标中的磁性体作用,使其翻转,红色表示有液,白色表示无液,以达到就地准确显示液位的目的。

    就地显示磁性浮子液位计具有显示直观醒目、不需电源,安装方便可靠,维护量小,维修费用低的优点,是玻璃管,玻璃板液位计的升级换代产品。可**应用于石油,化工,电站,制药,冶金,船舶工业,水/污水处理等行业的罐,槽,箱等容器的液位检测。

    用户还可根据工程需要,配合磁控液位计使用,可就地数字显示,或输出4~20mA的标准远传电信号,以配合记录仪表,或工业过程控制的需要。也可以配合磁性控制开关或接近开关使用,对液位监控报警或对进液出液设备进行控制。

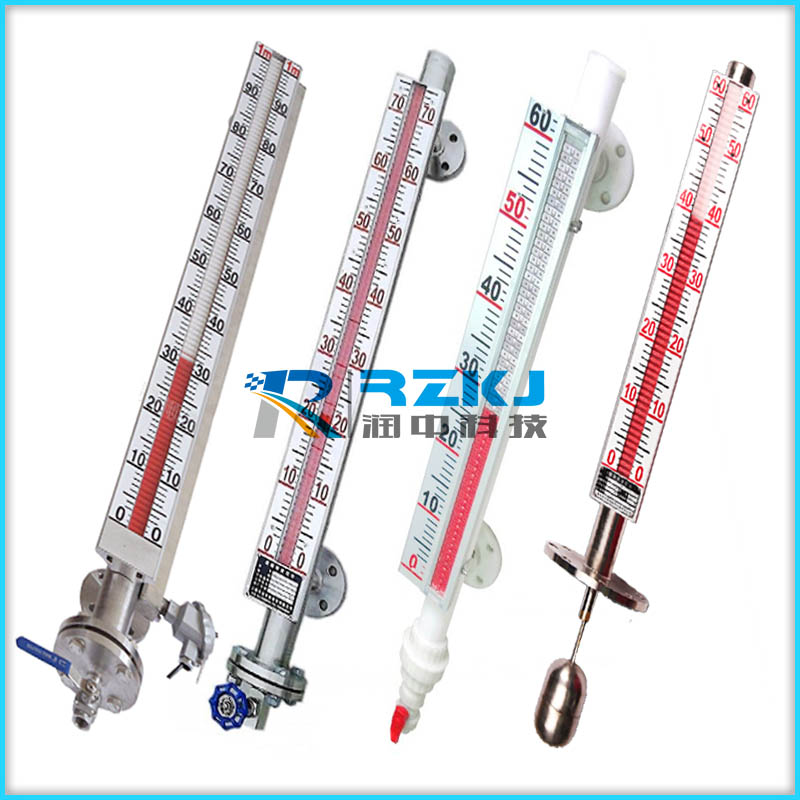

    磁翻板液位计
    二、主要技术指标
    1、量程范围(mm):300~19000
    2、介质密度(g/cm3):0.51090~2
    3、介质粘度: ≤0.0203Pa.S
    4、工作温度℃:-40~500
    5、压力等级(MPa):≤10
    6、测量精度(mm):≤±10
    7、安装方式:侧装式、顶装式、底装式
    8、防护等级:IP65
    9、防爆等级:ibⅡCT4(本安型)、dⅡBT4(隔爆型)
    10、传输方式:4~20mA 或 开关量
    11、接口法兰:PN4.0 DN25 HG20593(侧装式)
    PN1.0 DN100 HG20593(顶装式、底装式),可以根据用户的需要特殊定制。

     注:当液位计安能装受环境影响,空间位置L1<300订货时应明显提出。

    三、RZ-UHZ型UHZ磁翻板液位计选型表:


    型号

    代码

    说明

    RZ-UHZ



    UHZ磁翻板液位计

    液位计类别

    1

    翻板指示(就地显示型)

    3

    远传带翻板

    液位计型号

    0

    基型

    W

    保温型

    D

    插入型

    J

    耐腐型

    S

    防霜型

    Z

    保温耐腐型

    Y

    插入耐腐型

    报警控制

    0

    无报警

    1

    带上限

    2

    带下限

    3

    带上下限

    浮子材质

    P

    不锈钢

    L

    防锈铝

    T

    S

    PVC塑料

    F

    氟塑包裹

          主体材质

    P

    不锈钢

    L

    防锈铝

    T

    S

    PVC塑料

    F

    氟塑管

    PF

    内衬四氟

    PP

    内衬丙烯

    PE

    内衬乙烯

    连接法兰



    见表一

    介质温度



    见表二

    实际使用压力



    见表三

    介质比重



    要注明

    订货长度



    要注明



    /B

    防爆型


    UHZ磁翻板液位计

    四、UHZ磁翻板液位计的使用维护说明:



    1.配套仪表及附件详细内容具体见相应仪表附件说明书。

    2.为防止远输或搬远过程中浮子上下移动造成损坏,特用液位计出厂配套的校正磁钢在主导管外侧(贴有彩色标识)将磁性浮子吸住。所以在收到产品或安装后,请将校正磁钢取下,以便浮子能随液位上下移动,使用前若磁翻柱翻转颜色不一致,可用校正磁钢将其有吸顺,仪表即可正常工作。

    3.液位计安装完毕后,需用磁钢进行校正,对磁翻柱导引一次,使零位以下显示有红色,零位以上显示为白色。

    4.液位计可根据用户需要配加热夹套或电伴热装置,如用户订货时没有选择该选项,而在安装后自行采用伴热管路时,必且自配伴热装置产生的温度不能超过液位计的额定温度。

    5.液位计投入远行时,应先打开上引液管阀门,然后,漫漫开启下引液管阀门,让液体介质平稳地进入主导管,避免液体介质带着浮子急速上升,造成磁翻柱翻转失灵或翻乱(若遇此现象,可用磁钢重新校正)。
