    磁翻转液位计

    磁翻转液位计



    RZ-UHZ型磁翻转液位计是以磁性浮子为感测元件,并通过磁性浮子与显示色柱中磁性体的磁耦合作用,反映被测液位或界面的测量仪表。RZ-UHZ型磁翻转液位计应用连通管原理,保证被测容器与测量管体间的液位相等,当测量管中的浮子随被测液位等量变化,浮子中的磁性体与显示板上显示色柱中的磁性 体藕合作用,使色柱翻转,白色表示无液,红色表示为有液,以达到就地显示液位的数值。就地显示的磁翻转液位计具有显示直观、醒目、视角宽,结构紧凑合理,安全可靠,无“跑、冒、滴、漏”现象,维护量小,维修费用低等优点,且其指示功能无须另外供电,即使电力供应发生故障,液位观测也不会受到影响,是理想的液位检测仪表。

    磁翻转液位计概述
    翻板式磁浮子液位计是以磁浮子为测量元件,磁钢驱动翻柱显示,无需能源。适用于低温到高温、真空到高压等各种环境。是石油、化工等工业部门的理想液位测量仪表。
    磁浮子液位计配置上、下限开关输出,可实
    现远距离报警、限位控制。
    磁浮子液位计配置变送器,可实现液位的远
    距离指示、检测与控制。
    根据在容器安装位置的不同,提供侧装和顶
    装两种形式。
    根据工作介质不同,提供不锈钢和 ABS 工程塑料两种材质;其中 ABS 特别适用于酸、碱等腐蚀性介质。
    磁翻转液位计

    磁翻转液位计 结构特点:
    l 基本型
    液位计根据浮力原理,浮子在测量管内随液位的升降而上、下移动,浮子内的**磁钢通过磁耦合作用,驱动红、白色翻柱翻转 180 。 液位上升时,翻板由白色转为红色,下降时由红色转为白色,从而实现液位的指示。
    l 上下限开关输出
    利用磁性浮子随液位移动,使安装在液位计立管设定位置的簧片开关动作,实现 ON-OFF 控制或报警。

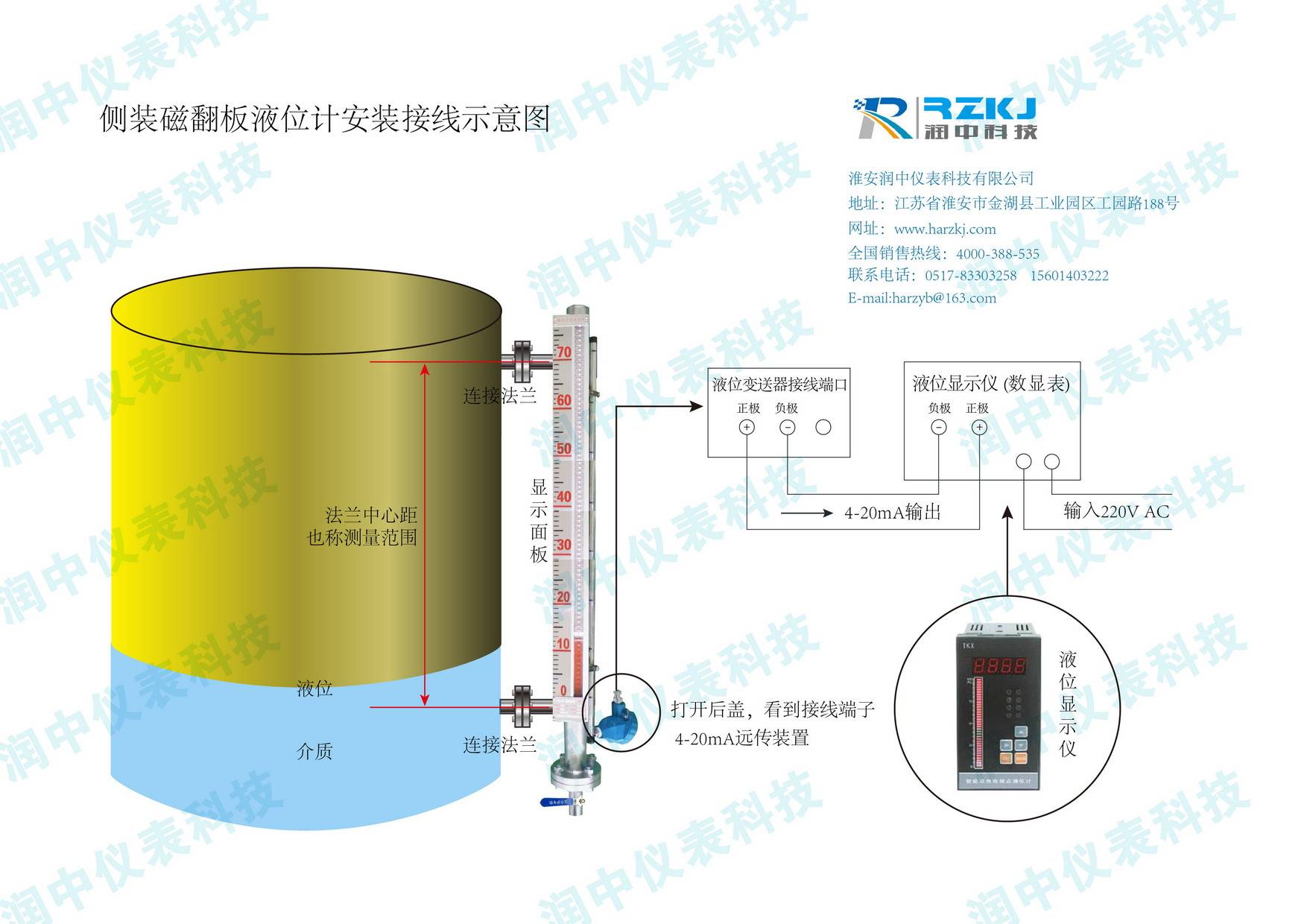

    l 电远传
    在磁浮子液位计上安装变送器。变送器由传感器和转换器两部分组成,它通过磁浮子上下移动,经磁耦合作用使导管内测量无件依次动作,获得电阻信号变化,转换成 0~10mA 或 4~20mA 的标准电流信号输出,以便与数字显示仪表或计算机联接,实现远传显示。主要技术参数

    安装形式内容

    侧装式

    顶装式

    安装间距
    ( 测量范围 )

    500,800,1100,1400,1700,2000,2500,3000,3500,
    4000,4500,5000,5500,6000mm

    500,800,1100,1400,1700,2000,2500,3000mm

    工作压力

    0.6,1.6,2.5,4.0MPa

    0.6,1.6,2.5MPa

    介质密度

    ≥ 0.5g/cm 3

    ≥ 0.76g/cm 3

    连接法兰

    不锈钢

    法兰 20-40(D N 20 P N 4.0)
    (GB9119-88)

    法兰 200-25(D N 200 P N 2.5)
    (GB9119-88)
    ABS
    法兰 20-10(D N 20 P N 1.0) (GB9119-88)

    法兰 200-6(D N 200 P N 0.6)
    (GB9119-88)

    主体材料

    ABS( 工作压力 0.6MPa) 1Cr18Ni9T

    介质温度

    -40 ℃ ~100 ℃ (ABS: -40 ℃ ~80 ℃ )

    环境温度

    -40 ℃ ~+70 ℃

    示值误差

    ± 10mm

    介质粘度

    ≤ 1st(10 - 4 m/s)

    上下限开关
    输出

    1. 控制灵敏度 : 10mm
    2. 输出接点容量 : AC220V2A
    3. 接点寿命 : 5 × 10 4
    电远传连续
    显示

    1. 精度 : ± 1.5%
    2. 输出负载 : 750
    3. 输出信号 : 0~10mA 输出 ,220VAC 电源
    4~20mA 输出 ,24VDC 二线制
    4. 防爆特征 ia Ⅱ CT4 本质安全型
    磁翻转液位计 型号
    1.UHZ型磁翻转液位计的组成如下:

    UHZ型磁翻转液位计

    代码
    1
    2

    安装方式
    侧装式
    顶装式

    代码
    1
    2

    主体材质
    ABS
    1Cr18Ni9Ti



    代码
    1
    2
    3
    4

    公称压力
    0.6MPa( 仅适用于主体材质为 ABS 时 )
    1.6Mpa
    2.5Mpa
    4.0MPa

    代码
    1
    2
    3
    4
    5

    型式
    基本型
    带上、下限开关输出
    带电远传 (0~10mA 输出 ,220V,AC)
    带电远传 (4~20mA 输出 ,24V,DC)
    带本安防爆型远传 (4~20mA 输出 ,24V,DC)
        安装间距 ( 测量范围 )

    L1

    安装深度 ( 顶装式 ) (0~4000mm 任选 )

    介质
    密度

    g/cm3


    UHZ 1 1 1 1 L= □ L= □ p= □

    2 .型号标记示例:
    示例 1 : UHZ-1111 L=2500 ρ =0.6 侧装式 ,ABS(0.6MPa), 基本型 , 安装间距 2500mm, 介质密度 0.6g/cm 3 。
    示例 2 : UHZ-2232 □ L=2500 L1=3000 ρ =0.5 顶装式 , 不锈钢 (2.5MPa), 带上、下限开关输出 , 测量范围 2500mm. 安装深度 3000mm, 介质密度 0.5g/cm 3 。
    磁翻转液位计 定货须知
    l 定货时请注明所需磁翻转液位计型号规格、测量范围、安装深度、介质密度、介质温度及工作压力等。
    l 用户如使用 JB 及 HG 法兰或或其它规格的法兰时可专门提出 , 我厂人员将协助您选型或为您设计制造特殊产品。
    l 用户须根据下表自备法兰及密封垫等连接件。用户自备法兰的相关尺寸及密封尺寸见下图及表:
    安装
    型式



    公称直径 公称
    压力
    DN
    (mm)
    法兰外径
    PN
    (Mpa)
    螺心
    栓圆
    孔直
    中径
    K
    螺孔径 L 螺栓 密封面 法兰厚度 C 法兰密封垫


    n


    Th
    d f 外径 内径 厚度

    不锈钢 20 4.0 105 75 14 4 M12 56 2 16 61 27 2
    ABS 20 1.0 105 75 14 4 M12 56 2 16 61 27 2

    不锈钢 200 2.5 360 310 26 12 M24 274 3 32 284 220 2
    ABS 200 0.6 320 280 18 8 M16 258 3 24 262 220 2
