磁翻板液位计磁力作用的原理和消磁的原因

发表时间:2014-12-27   点击次数:
磁翻板液位计安装现场图 磁翻板液位计消磁的原因


工业生产中的各种过程仪表千差万别,但是有一点不变的是,所有的仪器仪表产品都是依据相关的科学原理制造而成的。比如电磁流量计是应用了电磁作用的原理;超声波液位计则是运用超声波的特性研制而成。关于磁翻板液位计顾名思义则是采用金属的磁性原理测量液位的。

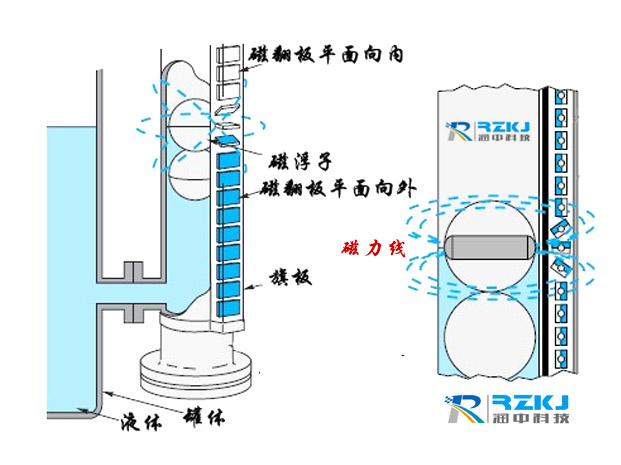

具体来说,磁翻板液位计结构原理是根据浮力原理和磁性耦合作用研制而成,当被测容器中的液位升降时,液位计本体管中的磁性浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到磁翻柱指示器,驱动红、白翻柱翻转180°,当液位下降时翻柱由红色转变为白色,当液位上升时翻柱由白色转变为红色,面板上的红白磁翻板交界点即为内部液位的实际高度。

我们知道磁翻板液位计是磁铁的磁性是由于物体内部的一部分微小回路因为某种原因(比如长期将无磁性的铁块放在不变的磁场中)得到一定的排列,在一个方向上的总磁场强度大于其他方向,所以表现出磁性。高温会使磁铁内部分子运动加剧,打乱内部分子排列,就会使磁铁失去磁性,这是居里夫人发现的,所以把磁铁的高温退磁点叫做该磁铁的居里温度。这个退磁点在磁翻板制作和使用过程中是一个非常重要的概念,因为退磁点的存在,所以对于所有的磁性材料来说,磁性并不是永远都会存在的,它跟温度有密切的关联。

一般地,磁性材料具有一个临界温度Tc,在这个温度以上,由于高温下原子的剧烈热运动,原子磁矩的排列是混乱无序的。在此温度以下,原子磁矩排列整齐,产生自发磁化,物体变成铁磁性的。如果是是温度过高,则会导致浮子或翻柱内的磁力消磁。对于用户来说购买产品的时候需要向仪表制造厂家提供明确的介质温度,来确定选用使用的高温浮子。

关于磁翻板液位计消磁现象我们应该如何应对,可以通过以下几个方面予以关注:

首先、高温型磁翻板液位计的磁浮子在使用过程中磁浮子会有消磁现象,消磁从而导致磁翻板液位计失效。高温型磁翻板液位计(特别是高温高压型磁翻板液位计)其使用温度一般都超过180摄氏度。所以从设计的角度来看,要选用恰当的硬磁材料。比如选用居里温度高于使用温度20%以上、保证五年后剩磁超过临界值的磁性材料(我设计生产的磁翻板液位计要求耦合临界值在1400高斯左右);

其次、从生产的角度来看,加工磁浮子要注意以下几点:
1,、在进行产品生产加工阶段时须注意焊接(氩弧焊)时需要采取降温措施,以避免磁浮子的磁性材料处的温度超过磁性材料的居里温度。
2、在仪表测量管内的磁浮子内填充惰性气体(如氩气);

第三、站在使用者的角度来看,需要做到以下几点:
1、订货时选用恰当的型号,达到使用温度不超过磁翻板液位计的标称温度;
2、在使用中,要随时观察液位计的使用情况(能否正常服役),还要记录介质的实际温度(我见过这样的情况,实际使用温度往往会高于参数表上的温度,设计参数表的人可能忽略了某些因素)。
本文由润中仪表科技整理发布。
