V锥流量计

产品编号：RZ-VS
产品名称：RZ-VS V锥流量计
产品类别：V锥流量计



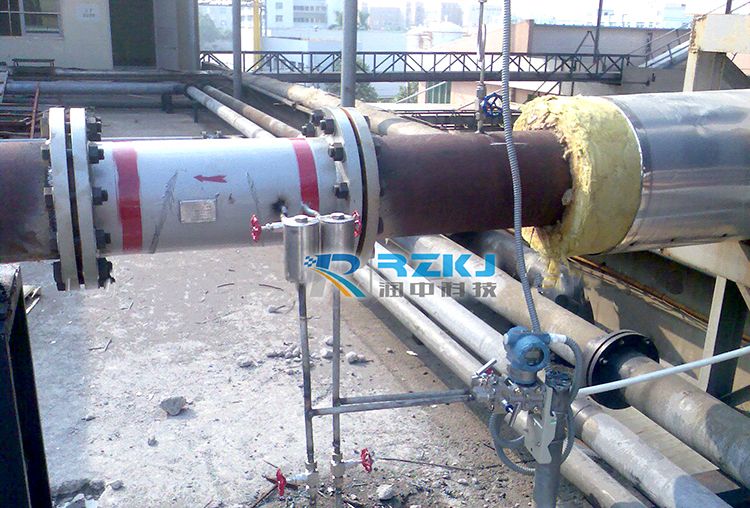

V锥流量计 概述：
又称内锥流量计、V锥、锥形流量计，是一种具有技术的新型差压流量计，和其它类型的差压流量计的基本原理相同，都是基于密封管道中的能量守恒原理，RZ系列V锥流量计的独特设计，扩大了流量测量范围，并避免了传统差压流量计的一些局限性，工作性能更优。RZ系列V锥流量计是在管道中心悬挂一个锥形截流件，锥形件阻碍介质流动，重塑流速曲线，测量介质包括水、蒸汽、空气、天然气、氮气、焦炉煤气和有机气体等。介质条件可从深低温到超临界状态。工作温度高450℃，大压力25Mpa，可测量高雷诺数为5*106，低雷诺数为8*103甚至更低。产生满刻度差压信号从低小于0.1 千帕到高几十千帕。



V锥流量计工作原理： 是一种差压流量仪表，迄今为止以差压原理设计的流量仪表已经有一百多年的应用历史了。差压原理是基于密封管道中的能量转换原理，也就是说对稳定流体，流量与管道中介质流速的平方根成正比。当介质接近锥体时，其压力为P1，在介质通过锥体的截流区时，速度增大，压力降低为都通过锥形流量计的取压口引到差压变送器上，当流速发生变化时，锥形流量计的两个取压口之间的差压值会增大或缩小。 锥流量计在进行流量计算时所采用的计算公式同其他差压流量仪表相同，但其截流元件的独特设计，迫使管道中心的介质绕着锥体流动，与其他差压流量计相比这样有很多优点。我们可以借助理想状态流速曲线分布图来理解锥形流量计的性能。管道中的流体没有受到任何干扰和阻碍，即是我们所说的理想流态，他的流速分布均匀，靠近管壁的流速几乎为零，管道中心的流速达到大，靠近管壁的流速几乎为零，是由于管壁对介质的摩擦力造成的。由于锥体悬挂在管线中心，他直接同流体的高速区接触，迫使高速区的流体同近管壁低速区的流体相混合从而使流速均匀化。所以即使流速很低，锥形流量计仍能使流体与管道中心的高流速连续作用产生正确差压。

现实中，流速很难分布均匀，管道上的任何变化都可能对流体造成影响，如：湾头、阀门、缩径、扩径、泵、三通等等，而锥形流量计利用锥体对上游的流速分布曲线重新进行塑造，即使在极为恶劣的情况下，仍能保证测量精度。

V锥流量计特点：
流量计精度：±0.5％、±1.0％、±1.5％系统精度须参照应用条件及二次表的精度。
重复性好：优于 量程比宽：正常情况下为，若有必要也可加大。
直管段要求低：流量计前0~3D 直管段、后0~1D 直管段即可保证测量精度。实验证明，V锥流量计可以接近单弯管或不同平面的双弯管而对精度影响很小。
长期稳定性好：锥体的外形设计保证流体在流经锥体时是一种渐变的过程，无突变，β值可保持长期不变，仪表可长期使用不需标定。
信号稳定：所有差压流量计都会有“信号波动”，也就是说即使流体非常稳定，通过一次节流元件产生的信号也会有波动。对孔板而言，在节流件后形成的旋涡较长，这些长的旋涡会产生高幅、低频波动信号，这些信号会对差压表的读数造成干扰。而锥形流量计会在其下游形成小旋涡，产生低幅、高频波动信号。
压损 小：由于没有突出的挡板，因此锥形流量计的**压力损失比孔板低 无滞留死区：锥体的;吹扫式;设计不存在死区，因此在锥体上不会堆积流体碎片、粘渣或杂质。
混合器作用：锥流量计的下游所产生的旋涡是短旋涡，可在下游将介质混合，因此，目前锥形流量计在作为流量计工作的同时，还可在很多场合用做静态搅拌器，可迅速而充分的将介质搅拌均匀。

应用： 介 质：煤气、天然气（包括含湿度以下）、各种碳氢化合物（包括含湿的HC气体）、各种稀有气体（氢、氦、氩、氧、氮等）、氯气、湿的氯化物气体、空气（包括含水、含SiO2粒子以及含其他悬浮物的空气）、烟道气、饱和蒸汽（含汽、水两相流）、过热蒸汽、水等。
条 件：从深冷到超临界状态，高温度达450℃，大压力25Mpa。
计 算：每一个锥形流量计都根据流体的性质、压力和温度用专门的软件进行计算。用户可根据自己的应用条件（所测介质的组份、温度、压力、管径、大流量、常用流量、小流量、准许大压力损失）选择β值。
维 护：锥形流量计免维护，不需要定期维护和检定。

应用范围：

洁净气/液体

脏污气/液体

腐蚀性液体

粘性液体

磨蚀浆液

含纤维浆液

低流速流体

蒸汽（气）

高温流体

低温流体

不充满管道

非牛顿流体

明渠

V锥

○

○

○

◎

○

○

○

○

○

○

╳

╳

╳

孔板

○

◎

○

◎

╳

╳

○

○

○

○

╳

○

╳

文丘里管

○

√

◎

◎

◎

◎

◎

○

◎

◎

╳

◎

╳

喷嘴

○

◎

◎

◎

◎

◎

◎

○

◎

◎

╳

◎

╳

匀速管

○

◎

√

◎

╳

╳

◎

○

◎

◎

╳

╳

╳

弯管

○

√

√

◎

√

╳

◎

○

◎

◎

╳

◎

╳

○：设计*选      ◎：在一定的条件下可用      √ ：通常可用        ╳：不适用

V锥流量计原理

V锥流量计产品选型

（6）现场管道敷设情况和局部阻力件形式。

注：V锥流量计需选配：差压变送器、三阀组、针型阀、冷凝罐、冷凝圈、压力变送器、温度变送器、智能计算仪。
