    多声道管道式超声波流量计
    产品编号:RZ-3488D
    产品名称:RZ-3488D多通道超声波流量计
    产品类别:多通道超声波流量计

     全国销售服务热线:4000-388-535 15601403222  13915181149


    RZ-3488D多声道管道式超声波流量计是一款应用范围广泛、测量精度高、可靠性高、多功能产品,适合应用于大口径贸易计量交割的场合,润中多通道超声波流量计采用了流速分布与截面积分区积分计算流量的方式,对由于流态不稳定带来的误差降到最小,所测量的流速分布最能反映管道内介质流动状态,有效提高测量的准确性,适合前后管段短的场合;

    RZ-3488D多声道管道式超声波流量计采用的是最先进专利技术PicoFly,PicoFly测量技术获得国家政府重点采购产品,是目前国家超声波流量测量技术重点专利之一,是军工、航天和计量校准装置首选,RZ-3488D多声道超声波流量计使用的正是一种量子时间测量方法,是量子时空观在时间测量上的成功应用。PicoFly采用全息信号携带时间刻度,突破了使用信号上升沿的传统测量方法,用物质的空间位置研究时间,为“时间云”找到了清晰的边界。RZ-3488D多通道管道式超声波流量计PicoFly技术成功地超越了经典时间测量方式,使得信号飞行时间测量分辨率与测量速率得到了大幅提升,在多声道管道式超声波流量计上提供最佳测量数据和解决方案。

    RZ-3488D多声道管道式超声波流量计PicoFly技术在导体信号传输时间测量上获得皮秒级的分辨率及9500次的独立测量速率。PicoFly现已成功的应用在超声波流体测量上,使得超声波流量计测量的准确度大幅提升并实现了高响应、高动态、高零点稳定性的测量,解决了低流速测量难点。

    RZ-3488D多声道管道式超声波流量计能显示瞬时流量、流速分布、累积流量、每个声道的工作状态,本多声道超声波流量计还具有4-20mA输出,脉冲输出,继电器输出,RS-485接口,Modbus通讯协议,方便进行数据远程,同时,建恒多声道超声波流量计可选GPRS配件,用于远程数据采集,另外,还可以选配后备电池,防止外接电源中断影响计量,后备电池可以实现12小时或24小时后备,同时,润中多声道超声波流量计继电器的输出报警,使维护人员可以及时知道其外界电源中断,如果采用GPRS无线通讯,更可以配合上位机实现通知,使维护和管理人员及时知道使用状况。

    另外,多声道管道式超声波流量计还配套有防爆机箱、防雷电源供选择,使其适应石化,煤矿等要求防爆的场合。

    RZ-3488D多声道管道式超声波流量计技术参数:
    准确度:测量值的±0.5%、±0.2%
    传感器类型:可选插入式、法兰管段式
    温度范围:常温:-20℃~80℃,高温:-20℃~180℃
    口径范围:DN50~DN1200,防护等级:IP68,
    流量单位:M3/hr,M3/min,M3/sec,g/min,kg/hr,Usg/hr,Uskg/hr,1/min,1/sec
    声道个数:2~8声道,电缆长度:9m X 2
    安装方式:挂墙式,流速范围:0~±7m/s
    准确度:0.2级、0.5级;操作方式:键盘,显示屏:20x2字符、
    电源:AC220V,可选DC24V;
    流量计外壳:铸铝机箱,防护等级:IP65;
    输出:4-20mA,OCT脉冲输出,继电器输出;
    通讯:RS-485通讯接口,支持Modbus协议;
    I/O选项、标配:4-20mA输出,脉冲输出,继电器输出、GPRS功能(请咨询厂家);
    变送器机箱,外壳:铸铝机箱,防爆:ExdIIBT4、 ExdIICT4、 ExdIIBT6、ExdIICT4;
    传感器描述:W210常温插入式,压力等级:1.6MPa;
    防护等级:IP68、测量口径:DN50~DN1200、温度范围:-40℃~+80℃;
    法兰管段式DN50~DN600,常温管段式,压力等级:1.6MPa;
    防护等级:IP68,温度范围:-20℃~+80℃;

    多声道个数:2声道流量计(口径DN100及以上),3声道流量计(口径DN150及以上),4声道流量计(口径DN300及以上),5声道流量计(口径DN400及以上),6声道流量计(口径DN500及以上);一种经济实用型的超声波流量分析仪表,可替代电磁式、涡轮式和压差式等流量计。它采用了先进智能自适应声波技术,长期可信,无漂移测量;
    使用PicoFly声聚集专利技术,增强连续测量信号,是同行业首选超声波流量计品牌仪表。

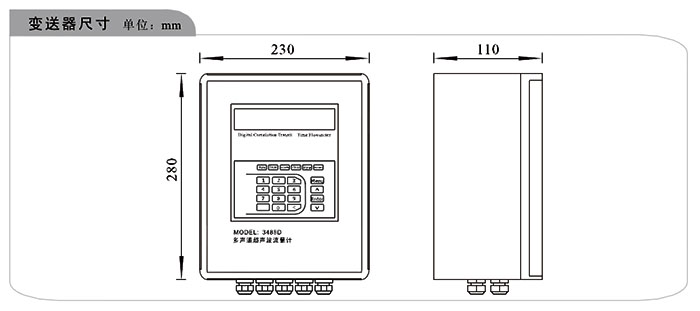

    多通道管道式超声波流量计变送器尺寸

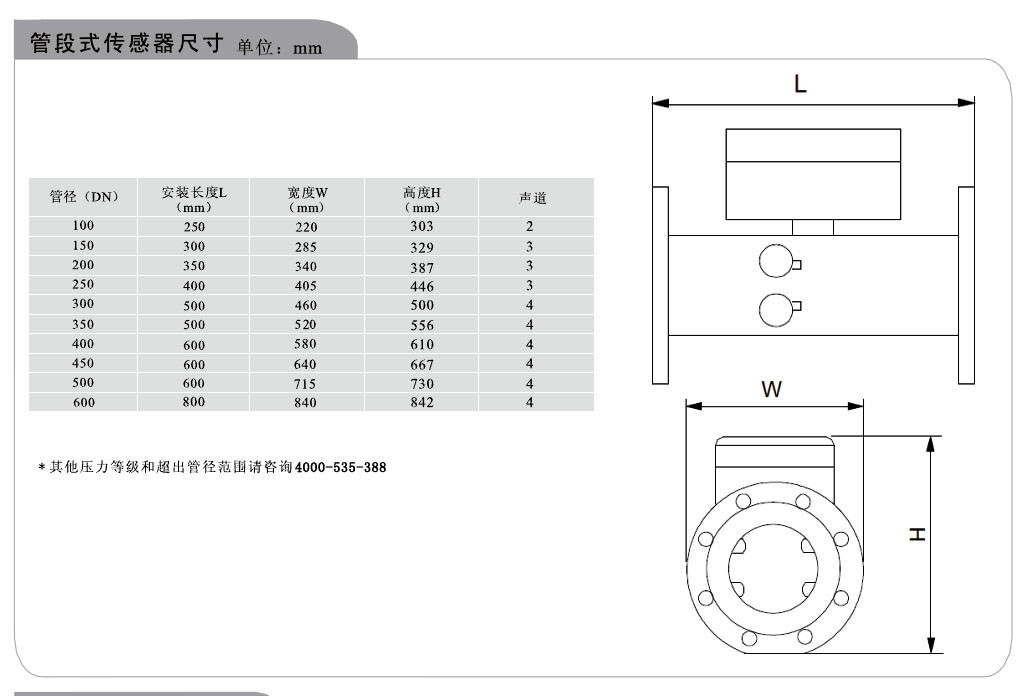

    多通道管道式超声波流量计传感器尺寸

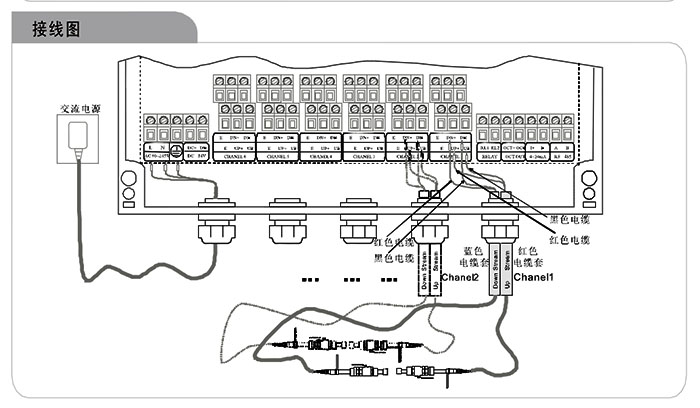

    多通道管道式超声波流量计接线图
    RZ-3488DC多声道管道式超声波流量计互动设置仿真系统页面,由此进入:http://www.harzkj.com/jishufuwu/xingyeyingyong/1046.html

    (如果您对于安装调试过程中不太清楚如何设置,或在购买前想要测试一下RZ-3488DC多声道管道式超声波流量计的操作便捷程度,此网页互动版的仪表互动设置仿真系统页面,可以很快地教会您正确设置仪表运行的各项参数)
