    卫生型电磁流量计

    卫生型电磁流量计
    产品编号:RZ-LEW

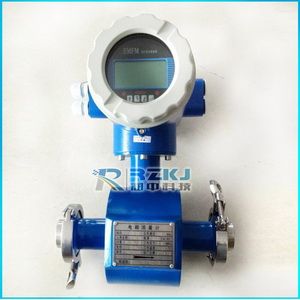

    产品名称:RZ-LEW卫生型电磁流量计
    产品类别:卫生型电磁流量计

    全国销售服务热线:4000-388-535
                     15601403222  13915181149


    RZ-LEW卫生型电磁流量计的详细资料:

    卫生型电磁流量计工作原理:
    卫生型电磁流量计是一种根据法拉第电磁感应定律来测量管内导电介质体积流量的感应式仪表,采用单片机嵌入式技术,实现数字励磁,同时在电磁流量计上采用CAN现场总线,属国内首创,技术达到国内领先水平。除可测量一般导电液体的流量外,还可测量液固两相流,高粘度液流及盐类、强酸、强碱液体的体积流量。广泛地应用于化工、环保、冶金、医药、造纸、给排水等行业。


    产品特点:
    管道内无可动部件,无阻流部件,测量中几乎没有附加压力损失。
    测量结果与流速分布,流体压力,温度、密度、粘度等物理参数无关。
    在现场可根据用户实际需要在线修改量程。
    高清晰度背光LCD显示,全中文菜单操作,使用方便,操作简单,易学易懂。
    采用SMD器件和表面贴装(SMT)技术,电路可靠性高。
    采用16位嵌入式微处理器,运算速度快精度高,可编程频率低频矩形波励磁,提高了流量测量的稳定性。
    全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范围可达150:1
    超低EM1开关电源,适用电源电压变化范围大,抗EMC性能好。
    具有RS485 、RS232 、Hart和Modbus等数字通讯信号输出。
    具有自检与自论断功能,提供传感器无端非线性修正功能。
    断电保护,流量计的运算结果和用户设定的参数在断电后不会消失,EEPROM可保护设定参数和累积值
    转换器和传感器具有多种防护登记及安装方式,有适用于潜水安装的IP68等级。

    技术参数:
    ◆公称通径:DN6-DN2200
    ◆测量介质:各种液体和液固两相流体。
    ◆流速范围:0.2~8m/s
    ◆工作压力:1.6-4.0MPa
    ◆环境温度:-40℃~+50℃
    ◆介质温度:聚四氟乙烯衬里≤180℃
    ◆橡胶材质衬里≤65℃
    ◆仪表精度:管道式0.5级、1.0级;
    ◆防爆标志:ExmibdⅡBT4
    ◆防爆证号:GYB01349
    ◆外磁干扰:≤400A/m
    ◆外壳防护:一体化型: IP65;
    ◆分 离 型:  传感器IP68(水下5米,仅限于橡胶衬里)
    ◆转换器IP65
    ◆输出信号:4~20mA.DC,负载电阻0~750Ω
    ◆通讯输出:RS485 、RS232 、Hart和Modbus等数字通讯信号输出
    ◆电气连接:M20×1.5内螺纹,φ10电缆孔
    ◆电源电压:90~220V.AC、24±10%V.DC
    ◆最大功耗:≤10VA

    产品外形相关尺寸图:
    外形尺寸图
    外形尺寸图


    外形尺寸表:

    DN
    额定压力
    仪表外形尺寸          单位:mm                 四氟衬里/橡胶衬里
    Mpa
    A
    B
    C
    D
    E
    ¢D
    ¢K
    nx¢d
    15
    4.0
    150
    95
    50




    4*14
    20
    95
    65
    4*14
    25
    100
    55
    115
    75
    4*14
    32
    105
    60
    140
    85
    4*18
    40
    197/202
    110
    65
    150
    110
    4*18
    50
    121
    76
    165
    125
    4*18
    65
    130
    85
    185
    145
    8*18
    80
    135
    90
    200
    160
    8*18
    100
    1.6
    297/302
    145
    100
    220
    180
    8*18
    125
    247/252
    161
    116
    245
    210
    8*18
    150
    297/302
    171
    126
    280
    240
    8*22
    200
    348/352
    199
    154
    335
    295
    12*22
    250
    398/402
    224
    179
    405
    355
    12*22
    300
    1.0
    498/502
    249
    204
    440
    400
    12*22
    350
    274
    229
    500
    460
    16*22
    400
    598/602
    305
    260
    565
    515
    16*26
    450
    330
    285
    615
    565
    20*26
    500
    600
    360
    403
    300
    240
    670
    620
    20*26
    600
    600
    410
    453
    270
    780
    725
    20*30
    700
    700
    467
    560
    400
    350
    895
    840
    24*30
    800
    800
    517
    610
    400
    1010
    950
    24*33
    900
    900
    567
    660
    470
    1110
    1050
    28*33
    1000
    1000
    617
    712
    570
    1225
    1160
    28*36
    1200
    0.6
    1200
    719
    814
    600
    710
    1400
    1340
    32*33
    1400
    1400
    819
    914
    900
    1625
    1560
    36*36
    1600
    1600
    919
    1036
    800
    1040
    1825
    1760
    40*36
    1800
    1800
    1021
    1138
    1180
    2045
    1970
    44*39
    2000

    2000
    1121
    1238

    1350
    2265
    2180
    48*42


    卫生型电磁流量计衬里材料的选择:
      应根据被测介质的腐蚀性、磨损性及温度来选择。硬/软橡胶可耐一般的弱酸、碱的腐蚀,耐温65℃,软橡胶油耐磨性,聚四氟乙烯几乎能耐出磷酸以外的强酸、碱腐蚀,介质温度可达130℃,但不可磨损。聚氨酯橡胶有较好的耐磨损,但不耐酸、碱腐蚀,耐温度性较差,介质温度小于65℃.参考表如下:
    衬里材料
    主要功能
    适应范围
    硬橡胶
    1、开奶常温下的盐酸、醋酸、草酸、氨水、磷酸及 50%的硫酸、氢氧化钠、氢氧化钾。
    2、忌强氧化剂
    1、低于65℃
    2、一般的盐、碱、盐溶液
    软橡胶
    1、有较好的弹性,耐磨性能较好。
    2、耐一般的低浓度酸、碱、盐介质的腐蚀。
    3、不耐氧化性介质的腐蚀。
    1、低于65℃
    2、测一般水、污水、泥浆、矿浆
    聚四氟乙烯
    (PTFE)
    改性聚四氟乙烯
    (PEA)

    1、塑料中化学性能最稳定的一种材料,能耐沸腾的盐酸、硫酸、硝 酸。也能耐浓碱和有机溶剂。
    2、耐磨性和粘结性差。
    1.-40℃~﹢130℃(PYFE)
    -40℃~﹢200℃(PFA)
    2.酸、碱等强腐蚀介质
    3.卫生类介质





    卫生型电磁流量计产品咨询、选型、报价, 免费咨询电话:4000-388-535, 移动电话:13915181149
