    产品编号:RZ-LU
    产品名称:RZ-LU蒸汽流量计
    产品类别:蒸汽流量计

    RZ-LU蒸汽流量计的详细资料:
    RZ-LU系列蒸汽流量计,主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受液体密度、压力、温度等参数的影响。无可动机械零件,因此可靠性高,维护量小。仪表参数能长期稳定。

    RZ-LU系列蒸汽流量计是一种新型流量仪表,具有其它流量计不可兼得的许多优点,与国内外同类产品相比具有许多新特点。本仪表采用压电应力式传感器,可靠性高,可在-25℃~+250℃的工作温度范围内工作。它采用了新一代流量传感器,它是根据流体中插入物体所产生的旋涡个数与流速成比例制成的。然后再把旋涡产生压力的变化作为应力的变化而进行检出,输出与流量成正比的4~20mA电流脉冲或直流电流输送到接收仪表,是一种比较、理想的流量仪表。

    涡街流量计

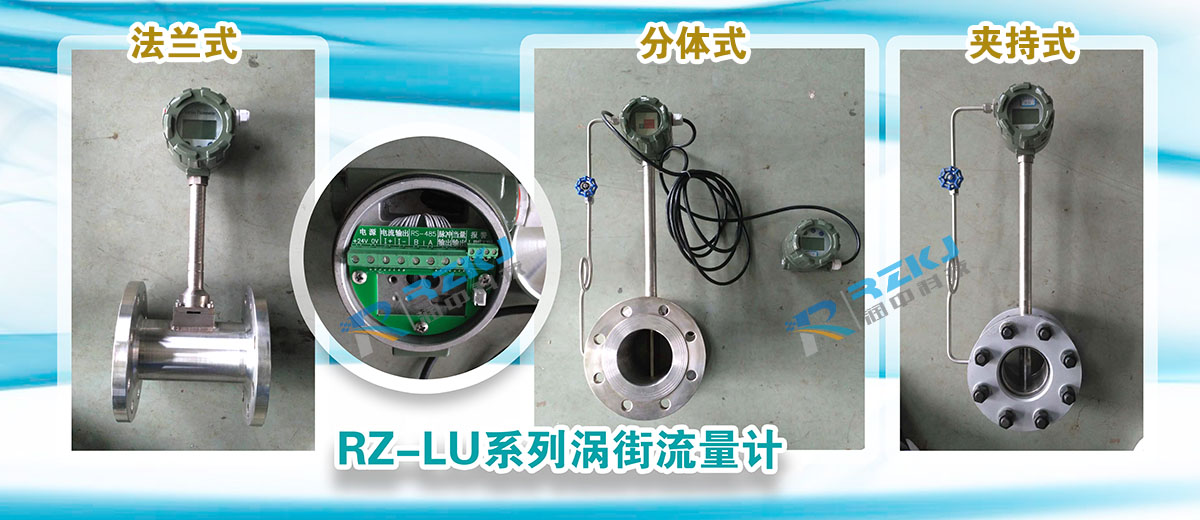

    RZ-LU蒸汽流量计
    产品主要特点:
    品种齐全、测量范围广、精度高
    检出传感器不与介质接触,可靠性高
    气液通用,适用范围广
    没有可动部件,构造牢固简单,使用寿命长
    压力损失小,计量成本便宜
    检出传感器可互换,换后不需标定,便于维护
    插入式流量计可进行不断流拆卸
    耐腐蚀,安全,防爆

    RZ-LU蒸汽流量计原理:
             蒸汽流量计便是依据卡门旋涡原理进行封闭管道流体流量测量的新型流量计。因其具有良好的介质适应能力,无需温度压力补偿即可直接测量蒸汽、空气、气体、水、液体的工况体积流量,配备温度、压力传感器可测量标况体积流量和质量流量,是节流式流量计的理想替代产品。
           在实际应用中,往往大流量远低于仪表的上限值,随着负荷的变化,小流量又往往会低于仪表的下限值,仪表并非工作在它的佳工作段,为了解决这一问题,通常采用在测量处缩径提高测量处的流速,并选用较小口径的仪表以利于仪表的测量,但是这种变径方式必须在变径管与仪表间有长度为15D以上的直管段进行整流,使加工、安装都不方便。我公司研制的纵断面形状为圆弧的LGZ变径整流器,具有整流、提高流速及改变流速分布多重作用,其结构尺寸小,仅为工艺管内径的1/3,与蒸汽流量计作成一体,不仅不需要另外附加一段直管段,还可以降低对工艺管直管段的要求,安装非常方便。

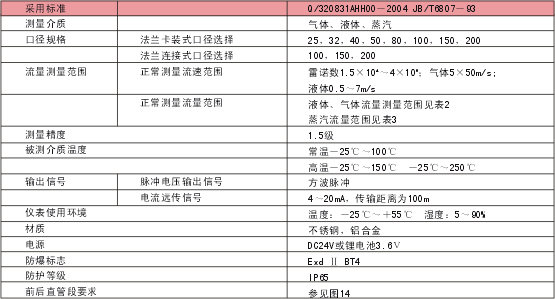

    RZ-LU蒸汽流量计主要技术参数:
    蒸汽流量计

    RZ-LU蒸汽流量计液体、工况气体流量范围

    通径DN(mm) 25 32 40 50 65 80 100 150 200
    液体(m3/h) 1~14 1.5~23 2.2~36 5~57 6.3~96 9~145 14~230 32~510 56~900
    气体(m3/h) 12~88 15~145 22.6~230 35~350 60~600 90~900 140~1400 300~3000 550~5500






    RZ-LU蒸汽流量计饱和水蒸汽质量流量范围

    蒸汽流量计流量范围

    RZ-LU蒸汽流量计安装方式:

    蒸汽流量计如安装方式

    RZ-LU蒸汽流量计蒸汽流量计产品选型

    代号 通径 流量范围㎡/h
    RZ-LU-25 DN25 1~10(液体) 25~60(气体) 蒸汽流量请查看说明书,DN300以上推荐使用插入式蒸汽流量计
    RZ-LU-32 DN32 1.5~18(液体) 15~150(气体)
    RZ-LU-40 DN40 2.2~27(液体) 22.6~150(气体)
    RZ-LU-50 DN50 4~55(液体) 35~350(气体)
    RZ-LU-80 DN80 9~135(液体) 90~900(气体)
    RZ-LU-100 DN100 14~200(液体) 140~1400(气体)
    RZ-LU-150 DN150 32~480(液体) 300~3000(气体)
    RZ-LU-200 DN200 56~800(液体) 550~5500(气体)
      代号 功能1
    N 无温压补偿
    Y 有温压补偿
      代号 输出型号
    F1 4-20mA输出(二线制)
    F2 4-20mA输出(三线制)
    F3 RS485通讯接口
      代号 被测介质
    J1 液体
    J2 气体
    J3 蒸汽
      代号 连接方式
    L1 法兰卡装式
    L2 法兰连接式
      代号 功能2
    E1 1.0级
    E2 1.5级
    T1 常温
    T2 高温
    T3 蒸汽
    P1 1.6MPa
    P2 2.5MPa
    P3 4.0MPa
    D1 内部3.6V供电
    D2 DC24V供电
    B1 不锈钢
    B2 碳钢
