    如何有效提高外夹式超声波流量计测量精度

    发表时间:2016-11-15   点击次数:  技术支持:15601403222
            外夹式超声流量计在生产中的应用越来越多了,超声流量计它是通过检测流体流动对超声束(或超声脉冲)的作用以测量流量的仪表。根据对信号检测的原理超声流量计可分为传播速度差法(直接时差法、时差法、相位差法和频差法)、波束偏移法、多普勒法、互相关法、空间滤法及噪声法等。目前在工业生产领域使用最多的是时差法的超声波测量技术,在国内这项技术已经趋于成熟,在全国有多家企业都有生产。

            外夹式超声波流量计的优点体现在哪里?为什么说对于大口径的流体测量是一种性价比最好的选择?外夹式超声波流量计如何选型?可以用于哪些介质?流量计安装的便捷性体现在哪里?在测量中如何有效地提高流量计的测量精度?本文就对于广大用户普遍存在疑惑作一个简单的介绍。

    若要访问更多关于超声波流量计选型,请点击网址:http://www.harzkj.com/llyb/chaoshengboliuliangji/

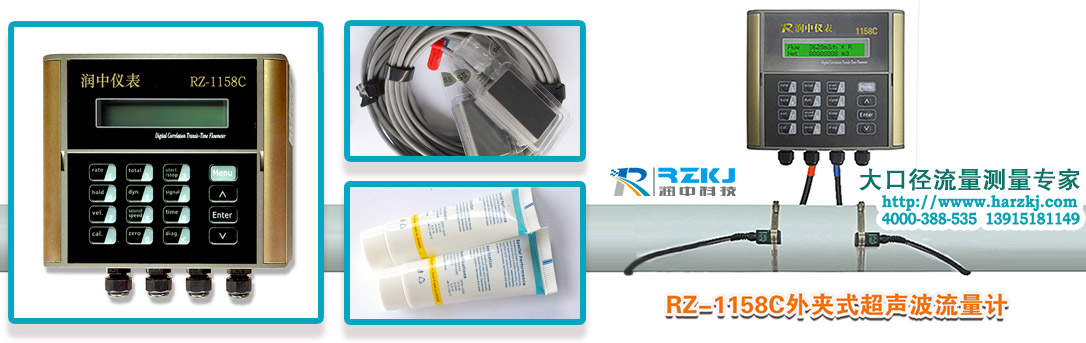

    RZ-1158C

            外夹式超声波流量计流量测量准确度不受被测流体温度、压力、粘度、密度等参数的影响,又可制成非接触及便携式测量量外表,故可解决其它类型外表所难以测量的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量疑问,相比较于其它类型的安装费用高,安装困难,外夹式超声波流量计的性价比不言而喻。如果选对象RZ-1158C经济型的外夹式超声波流量计,不仅可以满足企业对于常用介质,比如水、化工原料等纯净液体测量要求,更可为企业省下一大笔安装施工费用及后期维护支出。由于超声流测量的自身的特点,要求测量管道中的液相是单纯不含有气泡的,并且尽量是纯净的液相为佳,如果所测管道中含有太多杂质和颗粒物质,建议选用多普勒超声波流量计,关于多普勒超声波流量计的测量原理及产品应用,大家可自行百度一下。

           鉴于外夹式超声波流量计的非接触测量特色,再配以合理的电子线路,一台仪表可适合多种管径测量和多种流量范围测量。外夹式超声波流量计的适应能力也是其它外表不可比较的。润中仪表生产的RZ-1158C、RZ-1188C等产品最高可以测量1200mm直径的管道了。外夹式超声波流量计具有上述一些长处因此它越来越受到重视而且向商品系列化、通用化开展,现已制成不一样声道的标准型、高温型、防爆型、湿式型外表以适应不同的测量介质,不一样场合和不一样管道条件的流量测量。

            外夹式超声波流量计的安装在所有种类的流量计是最简略快捷的,仅需挑选一个合适的测量点,如果测量点有脏污或漆面涂层,建议将其用砂纸、磨光机等工具把测量处清理干净平整,然后使用专用耦合剂将传感器与测量点贴紧,用专用的卡箍固定结实,在调试过程中将测量点处的管道参数输入到流量计中。为确保测量精度和稳定性,传感器的设备点应挑选在流体散布均匀的直管段有些(设备时管道中有必要充溢液体)。

      外夹式超声波流量计确保测量精度办法之一:1.挑选充溢流体的原料均匀质密、易于外夹式超声波传输的管段,如笔直管段(流体向上活动)或水平管段。
      外夹式超声波流量计确保测量精度办法之二:传感器设备间隔应挑选上游大于10倍直管径、下流大于5倍直管径以内无任何阀门、弯头、变径等均匀的直管段,设备点应充沛远离阀门、泵、高压电和变频器等搅扰源。
      外夹式超声波流量计确保测量精度办法之三:防止设备在管道体系的最高点或带有自在出口的竖直管道上(流体向下活动)。
      外夹式超声波流量计确保测量精度办法之四:关于开口或半满管的管道,流量计应设备在U型管段处。
      外夹式超声波流量计确保测量精度办法之五:设备点的温度、压力应在传感器可作业的范围以内
      外夹式超声波流量计差错大原因:A.传感器装在水平管道的顶部和底部的沉淀物 搅扰超声波信号;B.传感器装在水流向下的管道上,管内未充溢流体;C.使流态强列烈波动的设备如:文氏管、孔 板、涡街、涡轮或有些封闭的阀门,正好在传感器发射和接纳的范围内,使读数不准确;D.流量计输入管径与管道内径不匹配。
      外夹式超声波流量计差错大处理办法:A.将传感器装在管道两边;B.将传感器装在充溢流体的管段上;C.将传感器装在远离上述设备的地方,传感器上游距上述设备30D,下流距上述设备10D或移至上述设备的上游;D.修改管径,使之匹配。
      外夹式超声波流量计被测管道内壁结垢太厚或介质中有颗粒,形成信号衰减太大,解决办法:承认外表接线是不是到位,管道外表是不是打磨到位,耦合剂是不是涂抹充足或替换大型外夹传感器或插进传感器。当被测管道空管时解决办法:把管道充溢水,确保被测管段满管;当管道参数输入有误差时,解决办法:细心观察现场工况,修改外夹式超声波流量计管段参数。
