关于热控**中浮球液位开关安装及运行中的故障处理要点

　　一、本文概述
无论是传统的煤电发电厂，还是核电厂，都是通过给水加热产来高温高压的蒸汽来推动发电机工作的，因此说水体的液位就成为发电厂热控**的主要参数之一。加热容器中的液位高度的变化离不开自动化的控制系统，液位开关就是其中主要控制水位的设备，主要用于凝汽器、高低压加热器、除氧器、水箱等容器的监测与控制。是热控**不可缺少的保护装置。液位开关的正确安装与稳定的运行，不仅影响工程整体安装工艺是否合理，更直接关系到的美观、安全及电厂能否正常发电的重要工程。本文即是根据热控规程规范，结合日常安装工作中累积的施工经验，介绍并分析了热控**中浮球液位开关安装方法，对位开关在安装过程中可能产生的问题和日常运行中可能出现的故障，提出相应的解决办法和故障处理要点。


　二、 液位开关的安装

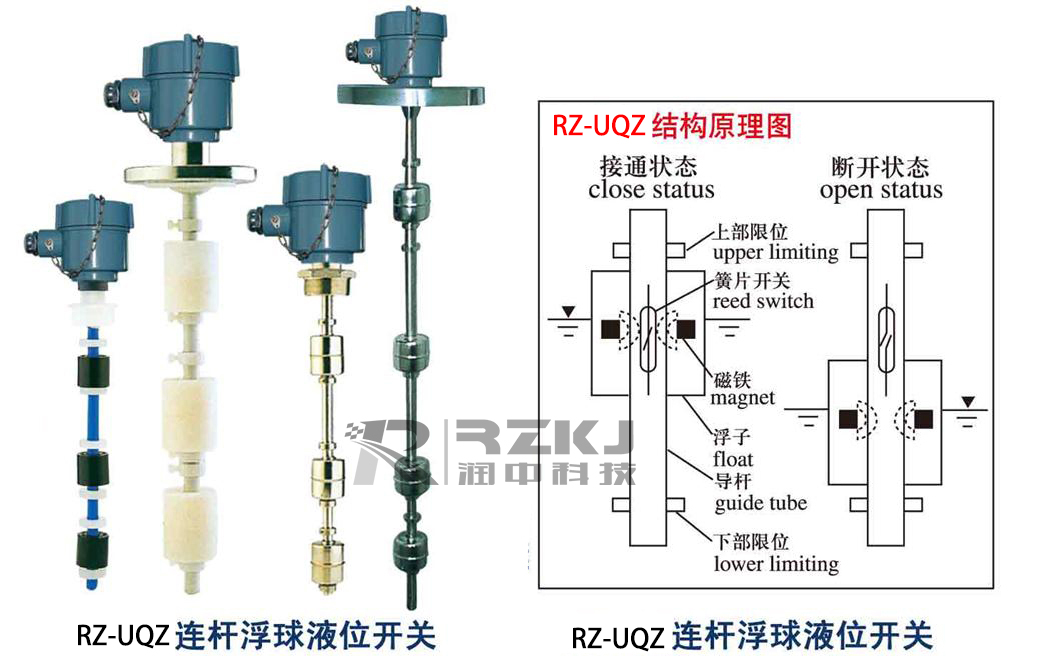

　　液位开关，顾名思义就是控制液位高低的开关。在种类上主要分为接触式和非接触式液位开关。在电厂中使用的液位开关种类繁多，如电容式液位开关、浮球式液位开关、电磁式液位开关等。下面以常用的型号为RZ-UQZ浮球液位开关为例浅谈安装方法及要点。

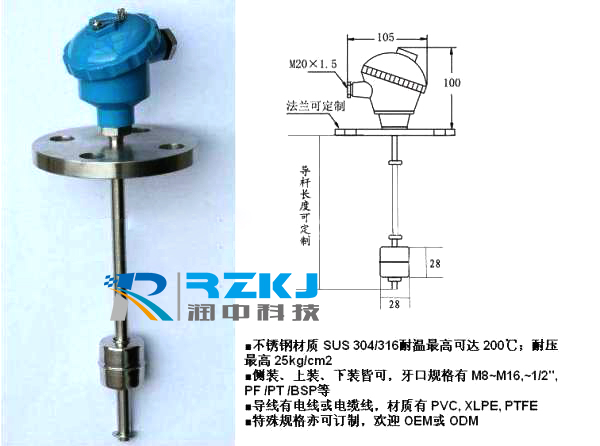

　　（1）液位开关自身较重在安装前要进行外观检查，防止运输中有碰摔。造成裂痕或内部元件损坏，以免运行中渗漏容器介质或测量错误。（2）进行液位开关的高低液位报警值测定方法，高液位鉴定法：用比液位开关略大容器，把液位开关悬空放置缓慢加水测量，当水位到达高报警线时，微动开关动作发出声响。低液位鉴定法：把液位开关放入盛满水的容器内，缓慢放水到达低报警线时，微动开关动作发出声响。并把以上两处动作点在壳体做好标记。加水与放水测定应反复试验几次，取平均值。（3）根据设计图纸给出的高低报警值，在需要安装液位开关的容器上测量标高后，标记高低报警线。（4）如设备容器有预留液位开关孔，可根据高低报警线的高低进行下料连接，在低压无预留孔容器上开孔，应使用机械开孔并清理干净。（5）开孔或钢管下料后，内部要把毛刺焊渣清理干净，以免机组运行时堵塞液位开关。（6）液位开关安装时要纵向垂直，连接管横向水平。（7）要注意的是设备容器的高低报警线要与液位开关的高低报警线对齐，再与钢管和开关进行连接后焊接。（8）液位开关钢管连接不宜过长，整套安装完成后要在关键部位增加支架。以免自身过重整体下坠，造成高低液位报警不准确。液位开关安装见图1。（9）在就地电缆与电子间电缆进行校对后液位开关才可以接线，液位开关端子排有三个接线端子，NO代表常开点NC代表常闭点C为公共点。接高液位时为：NO和C，接低液位时为：NC和C，在高温区域给液位开关接线时芯线必须加套黄腊管防止烫坏芯线。接完后盖好盖子防止蒸汽进入。见液位开关接线图：图2、图3
。
　　三、电磁式液位开关
　　电磁式浮球液位开关是开关量输出型，液位上升或下降时，带动不锈钢磁性浮球上下移动，至报警位置及时报警输出的液位开关。电磁式液位开关一般由制造厂家随设备整套带来，安装相对比较简单。安装要点：根据设计要求加放不同材质的垫片，法兰的螺栓紧固要对角紧固，均匀用力。防止运行时介质泄露影响测量。运行投用前要进行线路的校对（接线图见图2、图3）和加水试验以确保设备的完好，电磁式液位开关投用时，要把液位开关上方的排气阀打开排气，然后关闭，以免开关进入气体产生气泡，影响测量数据。


　　四、液位开关的故障处理要点
　　发电厂机组在正常运行时，液位开关有着其他水位不可取代的特殊地位和作用。但难免会出现这样或那样的小问题应定期检查维护。
　　4.1 液位开关误发信号、浮球不复位
　　处理方法：微动开关在高温区长时间工作后容易老化变形，引起信号误发或拒发，更换微动开关。
　　4.2 运行时液位开关不动作
　　处理方法：打开排污门放水，内部介质有杂物开关容易因水垢失灵。
　　4.3 液位开关DCS画面是坏点
　　处理方法：进行线路校对。接线错误或画面逻辑通道错误。
　　4.4 信号输出不正常，有磁场干扰
　　处理方法：信号电缆与动力电缆同层敷设所致，如模拟量输出的在电子间端子排增加电容消磁。

　　五、结语
　　根据以上分析，要使发电厂的液位开关正确安装使用和准确测量，要从设计、安装、调试等诸多方面共同努力，才能彻底解决液位开关在实际应用中存在的问题，使其达到准确测量和控制液位的目的。
