    带你了解插入式电磁流量计产品技术特点及安装方法

    发表时间:2018-05-08   点击次数:806  技术支持:1560-1403-222
    电磁流量计目前在流量测量领域非常普遍在使用的流量仪表之一,**用于测量导电液体的场合,比如城市供水,石油化工,污水外理,制药造纸等。电磁流量计根据结构型式可以分为管道一体式,管道分体式,插入式的这么三种,使用量在大的是管道一体式产品,插入式电磁流量计一般用于测量工况条件比较特殊的场合,主要的是可以在不剖管的情况进行测量。本文就是带你一起来了解插入式电磁流量计产品技术特点和安装方法及要求。

    一、插入式电磁流量计的原理、主要技术特点及应用
    (一)测量原理。插入式电磁流量计是根据法拉第电磁感应定律制成的一种测量导电性液体的仪表。流量计测量管,有一个用绝缘材料制成的壳体,壳体内装有线圈、铁芯和磁轭,壳体的端面装有两只电极。励磁线圈由双向方波脉冲励时,将产生一磁通密度为 B 的工作磁场。当具有一定电导率的流体以平均流速V 流经测量管时,将切割磁力线感应出电动势 E。电动势 E 正比于磁通密度 B与平均流速 V 的乘积:E∝KVB,其中 K 为结构系数。电动势 E(流量信号)由电极检出并通过电缆送到转换器。
    (二)结构特点。插入式电磁流量计由两大部分组成:传感器和转换器;转换器同传感器可组成分离型或一体型。
    (三)插入式电磁流量计的适用范围,与一般电磁流量计的测量范围相同。
    (四)插入式电磁流量计的主要技术特点及应用
    1.准确度高。测量结果与流速分布、流体压力、黏度、温度、密度和电导率等物理参数的变化无关。
    2.适于在公称通径 DN100-DN1800的金属管道上使用。
    3.量 程 比 宽。 量 程 范 围 宽 可 达100︰1。
    4.具有耐腐蚀和耐磨损。传感器部分只有内衬和电极与被测液体接触,只要合理选择电极和内衬材料即可。
    5.转换器采用 16 位高性能微处理器,3 行 128*64LCD 点阵汉字显示,参数设定方便,编程可靠。
    6.直管道要求低,前 5D 后 3D(D 为管道公称直径)。


    二、插入式电磁流量计的量程选用公式计算
    一般工业用插入式电磁流量计被测介质流速以2~4m/s为宜,在特殊情况下,低流速应不小于0.2m/s,高应不大于 8m/s。若介质中含有固体颗粒,常用流速应小于3m/s,防止衬里和电极的过分磨擦;对于粘滞流体,流速可选择大于2m/s,较大的流速有助于自动消除电极上附着的粘滞物的作用,有利于提高测量精度。 在量程Q已确定的条件下,即可根据上述流速V的范围决定流量计口径D的大小,其值由下式计算: Q=πD2V/4,Q:流量(㎡/h) D:管道内径 V:流速(m/h)插入式电磁流量计的量程Q应大于预计的大流量值,而正常的流量值以稍大于流量计满量程刻度的50%为宜。

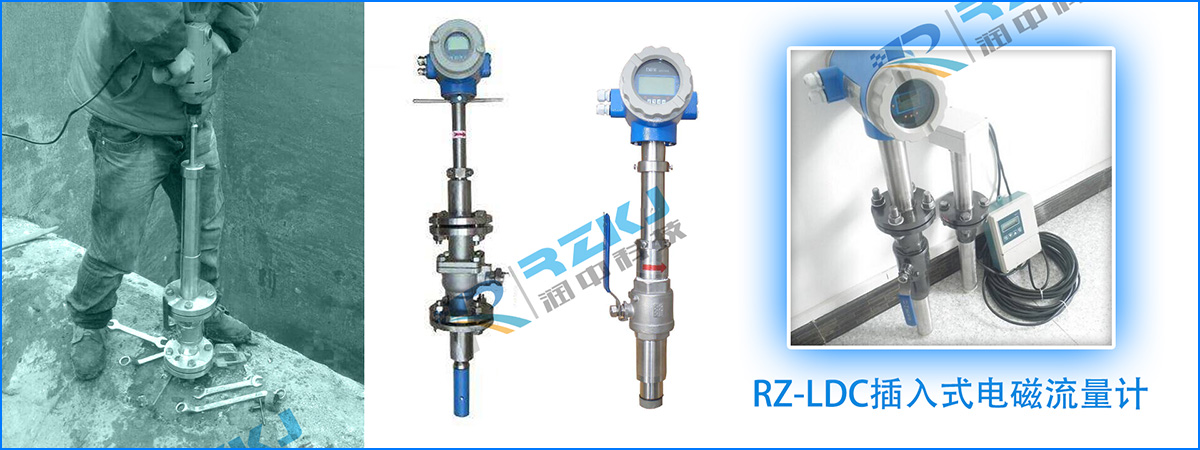

    插入式电磁流量计

    三、插入式电磁流量计安装方式
    (一)分离型转换器的安装。分离型转换器应尽量靠近传感器安装,可以墙装或柱装。室外安装应装在仪表箱内,避免阳光长时间直射和雨淋。
    (二)传感器(或一体型)的安装。在管道上安装的传感器(或一体型),须在管道上开孔焊上连接座(或管接头),再将传感器(或一体型)固定到连接座(或管接头)上。

    插入式电磁流量计的安装方式主要由两种,分别为垂直安装和倾斜安装。
    垂直安装即是传感器插入管道时应与管道断面的垂直直径夹角小于5°,适用于测量管道振动小的清洁介质。

    倾斜安装即使其传感器的轴线与被测管道的轴线夹角为45°,适用于大管径且测量介质中含有其它杂质的液体流量测量,该安装方式水阻小,不宜缠挂。

    插入式电磁流量传感器插入点有两种方法:一是插入到被测管道的中心轴线上,二是插入到管道内壁为管道的0.25D处。

    1.在管道上安装技术要求
    (1)选择振动小的场所,避免日光直射。
    (2)为使传感器测量导管内始终充满流体,传感器可安装在 U 型管道低部位。
    (3)如垂直或倾斜安装,流体应自下而上流动。
    (4)被测流体需充满管道。
    (5)传感器可以水平和垂直安装,只要通过两电极的几何直线与管道轴线垂直。
    (6)为了进一步减小夹带气泡对测量的影响,仪表可离开管道的高位置安装。
    (7)应选择便于仪表接线操作和读数的位置。

    2.分离型传感器(或一体型)用法兰球阀在用户管道上安装。
    (1)排空选定位置管道内的液体。
    (2)在管道选定位置用气割的方法开一个 Φ40-Ф50 的圆孔,孔周边尽量光滑。
    (3)将连接座从球阀下端拆下,放在开孔处。
    (4)将传感器(或一体型)安装在连接座上,在连接座法兰和球阀法兰间加垫圈,并且使流向标记箭头指向用户认定的正流向。
