    智能街流量计在使用前需要进行哪些检查事项

    发表时间:2018-05-11   点击次数:  技术支持:15601403222

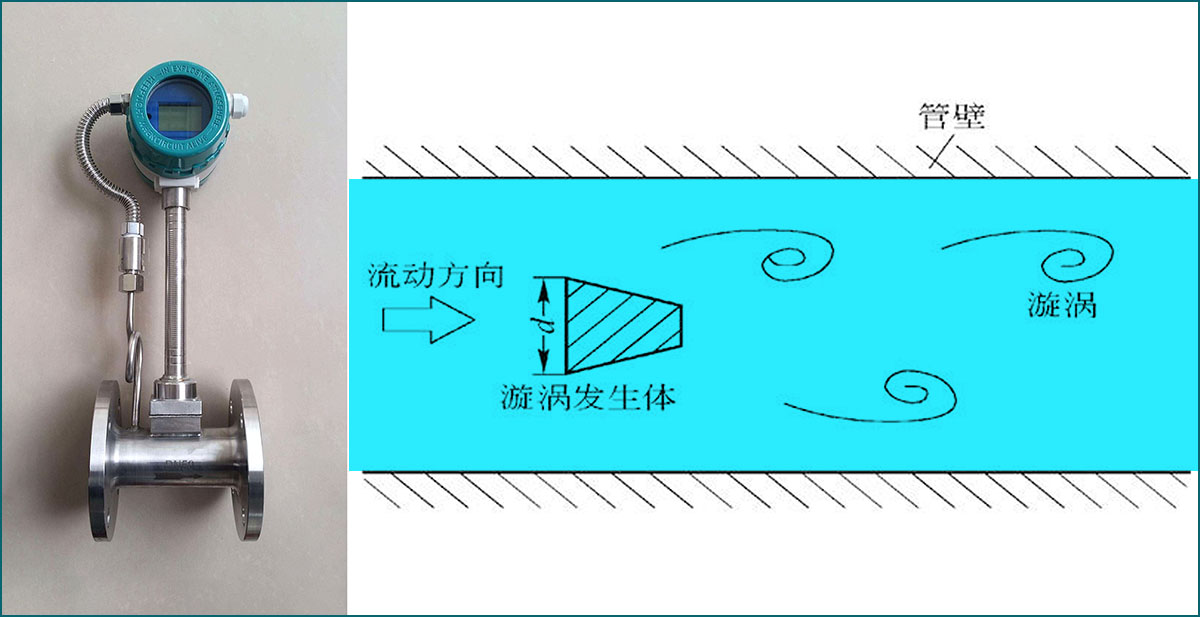

      智能涡街流量计的工作原理是在流体中设置旋涡发生体,在发生体两侧会交替地产生有规则的旋涡,旋涡列在旋涡发生体下游非对称地排列,就是所谓的“卡门涡街”,涡街会产生一定的频率,通过公式f=St*v/(1-1.27d/D)*d,(St为斯特劳哈尔数,为无量纲数,与旋涡发生体及雷诺数有关;v为流速;d为发生体迎面宽度;D为公称通径)即可得出流速。

    智能街流量计,主要用于工业管道介质流体的流量测量。如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小。智能街流量计参数能长期稳定。本仪表采用压电应力式传感器,可靠性高,可在-10℃~+300℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量计。

    一般的来说,涡街流量计输出信号(频率)不受流体物性和组分变化的影响,是指仪表系数仅与旋涡发生体形状和尺寸以及雷诺数有关。它的优点是:结构简单牢固,安装维护方便;适用多种类流体,液、气、蒸汽及部分混合相皆适用;精确度较高,一般达±1%R左右;流量范围宽,可达10:1或20:1或更大;压头损失小;无零点飘移;价格相对便宜;缺点是:不适于低雷诺数Re<20000的情况,对高粘度、低流速、小口径的使用有限制;对环境的要求较高,应尽量杜绝有振动的场所,且上游侧需要有较长的直管段;仪表系数较低,口径愈大愈低。信号分辨率降低,故口径不宜过大,一般应用于DN15~DN300mm。

    涡街流量计在安装使用前有哪些注意事项,本文为您作简单介绍。

    涡街流量计

    一、传感器无信号输出
      在线检测传感器无信号输出,检查探头接线与放大板接线均未发现问题,拆下放大板检查亦无问题。重新安装后仍无信号。轻敲放大板,发现信号时有时无,于是断定放大板元件虚接,检查焊点,重新焊接,然后安装、调试,正常。

      在检查、调试过程中,发现传感器安装在管道上,而显示仪表安装在控制室,二者不仅距离远,而且分置两地,调整传感器时无法直接从显示仪表中看到调试情况。

    二、灵敏度的调整

    智能街流量计出厂前已经调整和标定,但由于标定介质与实际介质不同,标定介质状况与实际状况也不同,或者使用单位提供的技术参数不十分准确,所以首次安装时要进行调整。

      1.当管路中无流体流动,显示仪表应无信号,如有信号输出,则为灵敏度过高,需逆时针轻调灵敏度电位器,减低灵敏度。

      2.当管道中有介质通过,信号无或不稳时,可以轻调放大倍数电位器,使其增大或减小。

    三、补偿装置的选择和安装
      智能街流量计的使用,一般应在气流平稳、温度压力变化不大的情况下计量比较准确,但实际使用情况往往不是理想状态,因此需要补偿装置。补偿装置有两种,即压力补偿和温度补偿。

      1.压力补偿。压力变送器比较灵敏,但价格较高,安装在传感器上、下游均可,安装距离为1D~2D。

      2.温度补偿。因温度补偿用热电偶或热电阻,需响应时间,但价格较低,安装时应在传感器上游,且取竖位或逆流位安装,距离为3D~4D。

    四、简单校正
      一般智能街流量计的使用是连续的,出现问题时不能随意拆下检查,这里介绍一种在线检查方法,此方法适用于非防暴场合。

      示波器校准后用于检查,示波器接线钩与信号线相接,地与地相接,调整示波器,应有均匀一致的方波脉冲信号出现。一般厂家使用说明书中均有高低电平输出规定,从示波器显示方波高低电平值查看是否与规定值相符。
