    图解磁翻板液位计排污阀的选型及各自的特点

    发表时间:2018-05-12   点击次数:  技术支持:15601403222
            磁翻板液位计在实际生产应用中,为了方便日常故障检修和清洗时将主浮筒内的液体介质排空,一般都会在其底部配装一个排污阀,对于高压的容器,有时就直接使用密封法兰。
            一般说来,磁翻板液位计可用于各种液体介质液位的测量,包括水、盐酸、硫酸、硝酸、酸碱液、工业废水、药液等物料的测量。而许多液体物料都会在不同程度上具有一定的腐蚀性;并且,在实际生产中,其操作压力与过程温度也不尽相同。因此在进行排污阀的选型时,既要考虑到阀门的材质和类型,还要考虑到阀门的压力等级和温度等级,以适用于不同的生产工况,杜绝在应用中排污阀出现跑、冒、滴、漏等现象,确保生产稳定安全。

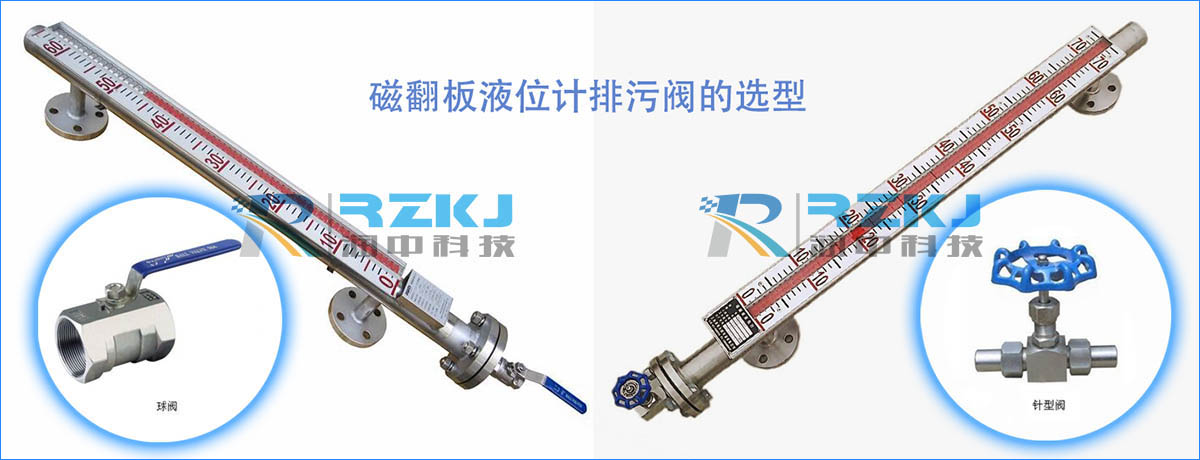

     磁翻板液位计排污阀
            自动化磁翻板液位计根据所测介质的不同,阀门选用304、316L和内衬F46等材料,提高阀门的抗腐蚀性;

    为适应不同的压力和温度工况,根据各个阀门的特点,一般选择球阀或针型阀:


    对于压力小于1.6MPa,温度在100℃以内的工况,使用不锈钢球阀;

    压力大于1.6MPa,温度超过100℃的工况,则配装不锈钢针型阀,提高抗压和耐密封性。

    对于内衬聚四氟乙烯磁翻板液位计则使用带内衬不锈钢球阀,提高其抗腐蚀能力。



    磁翻板液位计排污阀



    球阀磁翻板液位计排污阀的优点:

    球阀的工作原理是靠旋转阀杆来使阀门畅通或闭塞。球阀开关轻便,体积小,可以做成很大口径,密封可靠,结构简单,维修方便,密封面与球面常在闭合状态,不易被介质冲蚀,在各行业得到广泛的应用。

    球阀和旋塞阀是同属一个类型的阀门,只有它的关闭件是个球体,球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。

    球阀在管路中主要用来做切断、分配和改变介质的流动方向。球阀是近年来被广泛采用的一种新型阀门,它具有以下优点:
      ①具有最低的流阻(实际为0);
      ②因在工作时不会卡住(在无润滑剂时),故能可靠地应用于腐蚀性介质和低沸点液体中;
      ③在较大的压力和温度范围内,能实现完全密封;
      ④可实现快速启闭,某些结构的启闭时间仅为0.05~0.1s,以保证能用于试验台的自动化系统中。快速启闭阀门时,操作无冲击;
      ⑤球形关闭件能在边界位置上自动定位;
      ⑥工作介质在双面上密封可靠;
      ⑦在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀;
      ⑧结构紧凑、重量轻,可以认为它是用于低温介质系统的最合理的阀门结构;
      ⑨阀体对称,尤其是焊接阀体结构,能很好地承受来自管道的应力;
      ⑩关闭件能承受关闭时的高压差;
    ⑾全焊接阀体的球阀,可以直埋于地下,使阀门内件不受浸蚀,最高使用寿命可达30年,是石油、天然气管线最理想的阀门。


    针型阀作为磁翻板液位计排污阀的优点:
    针型阀:是仪表测量管路系统中重要组成部分,其功用是作开启或切断管道通路用。针型阀具有安装拆卸方便、连接紧固、有利于防火、防爆和耐压能力高、密封性能良好等优点,是电站、炼油、化工装置中重要部件。是电站、炼油、化工装置和仪表测量管路中的一种先进连接方式的阀门。针型阀的密封性良好,使用寿命长,即使密封面损坏后,也只需要更换易损零件,即可继续使用。安装针型阀时应使介质的流向与阀体上的箭头方向一致。手动截止阀、球阀可安装在管路的任何位置上。

    针型阀是一种可以精确调整的阀门用途较广,比仪表针型阀是仪表测量管路系统中重要组成部分,主要有截止阀和球阀,其功用是作开启或切断管道通路用。任何阀门的作用都是为了切断流体.根据阀芯的不同,可以分为截止阀,闸板阀,旋塞阀,球阀,碟形阀,针型阀等等.针型阀的阀芯就是一个很尖的圆锥体,好象针一样插入阀座,由此得名.针型阀形比其他类型的阀门能够耐受更大的压力,密封性能好,所以一般用于较小流量,较高压力的气体或者液体介质的密封.针型阀形与压力表配合使用是最合适的了.一般的针型阀形都做成螺纹连接。
