    磁翻板液位计选用浮子材质与加工工艺的及介质密度的关系

    发表时间:2018-05-23   点击次数:1611  技术支持:1560-1403-222

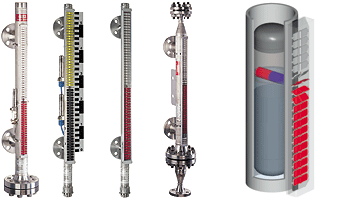

      磁翻板液位计也叫磁浮子液位计,可用于多种液体的罐、塔、槽等容器的液位测量。磁翻板液位计主体外的翻板箱受主体内浮子的作用促其翻板翻动并显示红白颜色,并随浮子的移动指示不同的液面高度。在指示器左侧配有醒目的刻度标尺,从而使液位的指示显得更加清晰。

      磁翻板液位计的测量结果重复性很好,但是要想有一个更准确的测量结果,需要用户提供更准确的参数。因为测量准确与否在于浮子的比重制作过程中的配比,那就要求用户要弄清楚测量介质的真实密度以及操作压力与操作温度。重要的一点就是大家都知道的,介质会在不同的温度下的密度会有变化,因此,这一点对于磁翻板液位计厂家在生产过程中制作浮子的时候要将所要测量的介质的密度参数拿到手。浮子制作时的比重非常重要,在用户的参数提供不准确时我们如果给用户供货而不影响用户使用就很难保证。

      关于磁翻板液位计磁浮子的加工工艺:磁浮子随液位升降而上下移动,浮子内部的磁钢正好处在液面上,通过磁耦合使外面的翻片翻转,从而指示液位。在浮子制作过程中,必须要严格执行加工工艺:一是磁铁位置必须摆放正确,根据浮力原理和对应的密度进行严格配重,确保浮子真实地反映液位;二是浮子外管焊接确保焊透,杜绝浮子工作长久后出现渗漏的问题。

    磁翻板液位计原理

      1、根据原理以及上图我们得知,之所以称之为磁性浮子,一个是因为又磁性,一个是因为浮力,液位上升,浮力影响浮子上升,通过磁性作用刻度指示。那么液位计浮子的浮力就跟液体的密度有关。
      2、液位计浮子有很多种材质,比如PP材质、UPVC材质、304不锈钢、316L不锈钢、1Cr18Ni9Ti、304衬四氟、钛合金等。
      3、我们知道磁翻板液位计可以在高温高压的情况下测量液位,这里耐高温耐高压除了要求主体钢管、面板以及法兰之外,还有一个就是要求浮子也要耐高温耐高压,也就是液位计浮子的厚度以及材料都不一样。
    根据以上三点,液位计浮子在单独订购的时候需要提供:介质密度、腐蚀性程度、介质温度、压力。

       磁性浮子和液位计一样,也是需要接触液体的,由于在工业生产现场所要测量的液体介质种类很多,要使得磁浮子能够正常工作,我们需要根据不同的介质液体来使用不同的材质。比如材质有不锈钢304材质、316L材质,PP材质、钛合金材质、四氟材质(四氟乙烯的聚合物。英文缩写为PTFE)、塑料浮子等等。

      磁翻板液位计的浮子比重做成比用户提供的介质密度小很多,*先保证浮子要浮起来,由于该液位计的重复性好,既是这样用户在多次测量后就可以推断出实际液位。但是我们在制作的时候还会在浮子底部焊接一个螺杆,可以加多个螺帽来增加浮子比重。这样用户可以根据实际的介质密度来配比浮子的比重,使测量更**!
