石英管液位计在高压加热器液位测量改造方案的应用

　　　　在测量加热水的工作现场，传统上一般选用玻璃板液位计进行测量，但是玻璃板液位计存在以下的缺点：透光性差、存在观测盲区、容易泄漏等问题，如何克服此类缺陷，提高了高压加热器水镜的可靠性、安全性，有没有一种更好的升级方案呢。
本文介绍的这种石英玻璃管液位计就属于此类安全性与功能性更强的玻璃板液位计替代产品，UGD系列单色石英玻璃管液位计是集玻璃管液位计彩色石英管液位计和板式液位计以及锅炉水位计多重优点于一身的新型的液位计。（克服了原玻璃管液位计怕碎、不坚固、不安全、不耐压、显示不清楚、使用温度低的弱点）。它在一定程度上能替代高温玻璃板液位计和高压、小比重磁翻柱液位计和无盲区液位计。且比同样特性的液位计价格低廉，成为目前市场关注热点。



更多关于石英玻璃管液位计产品详细说明，请点击>>>>>>>>>>>>>>>

　　一、概述

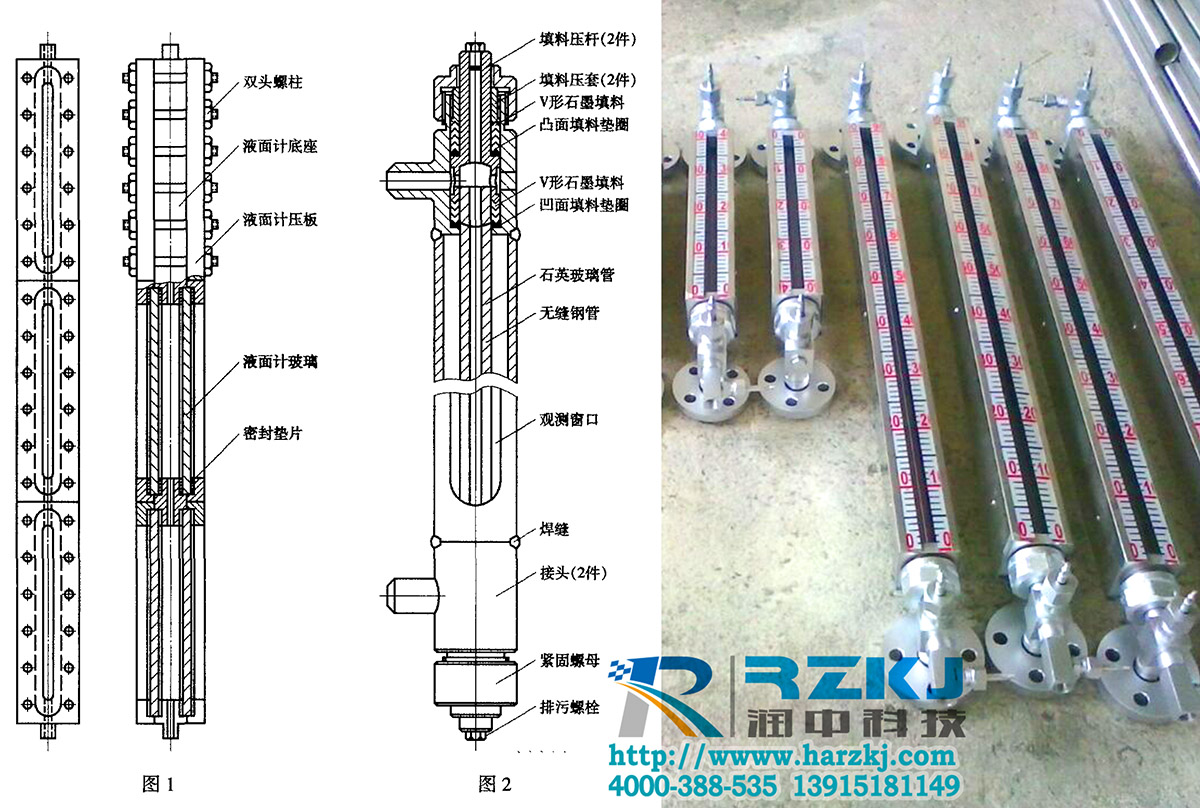

广州珠江啤酒集团有限公司热电分厂现有两台由南京汽轮机厂生产的C 1 2—50，5型次高压抽汽式汽轮机，每台汽轮机配备2台JG—100一IV型高压加热器。高压加热器(以下简称高加)是火力发电厂给水回热系统的重要设备，其作用是利用汽轮机的一级或二级抽汽加热输送至锅炉的除盐水，以提高机组的热效率。高加运行是否正常是通过监测其水位的高低来判断的，所以高加液位计的可靠性至关重要。热电分厂4台高加全部是通过玻璃板液位计(见图1)观察水位的。每套液位计是由36套双头螺柱将6件压板、6件规格为280mm×34mm×17mm的玻璃板和l件底座连接紧固而成。自投用以来这种液位计的使用效果不理想，主要存在以下缺陷：

　　(1)液面计玻璃透光性差、不易观察水位。

　　(2)液面计的观察窗口存在观测盲区。当高加水位处在上、下两件压板对接区域时，视线受到阻挡无法观测到水位。

　　(3)容易泄漏、维修不便。由于玻璃板液位计密封性不好，使用几个月就会出现泄漏点，无论哪个部位泄漏都要将整套液位计拆下更换全部玻璃板和密封垫片。安装时紧螺母要从中间起，以对角线形式交错进行，用力要均匀，每次紧螺母力矩不可过大，螺钉不宜拧得太紧。这些检修工序繁琐，造成检修时间长，维护费用高，影响了高加的连续正常运行。

二、改造措施

针对上述玻璃板液位计存在的缺陷，重新设计液位计结构，使用一条规格为西φ24mm×φ8mm×φ875mm的石英玻璃管液位计替代原来的液位计玻璃板，将玻璃液位计改造为石英玻璃液位计(图2)。制作液位计时按照测量好的尺寸将无缝钢管与上下两接头焊接好，依次装入凹面填料垫圈、V型石墨填料、石英玻璃管、填料压杆、凸面填料垫圈、v型石墨填料、填料压套，后适当旋紧紧固螺母完成装配。改造后的液位计具有以下优点：

　　(1)透光性好、观测窗口无盲区。

(2)结构简单、检修便捷。更换填料或石英玻璃管时只需松开一侧的紧固螺母，依次拆下各部件即可。清洗石英玻璃管时只需拆下排污螺栓即可。

　　(3)原理简单、密封效果好、使用寿命长。自2005年12月改造完毕投入使用至今，石英玻璃管液位计没有发生一次泄漏，效果十分理想
