浮标液位计的安装与使用要求及注意事项

浮标液位计是一种简易的液位测量仪表，它适用于石油化工系统中贮有腐蚀性介质的槽、罐、油田、油库等的平底锥盖及拱顶容器以及一般企业、民用建筑的水塔（水箱）所需价格低廉的液液位测量，以解决人工测量液位的困难。

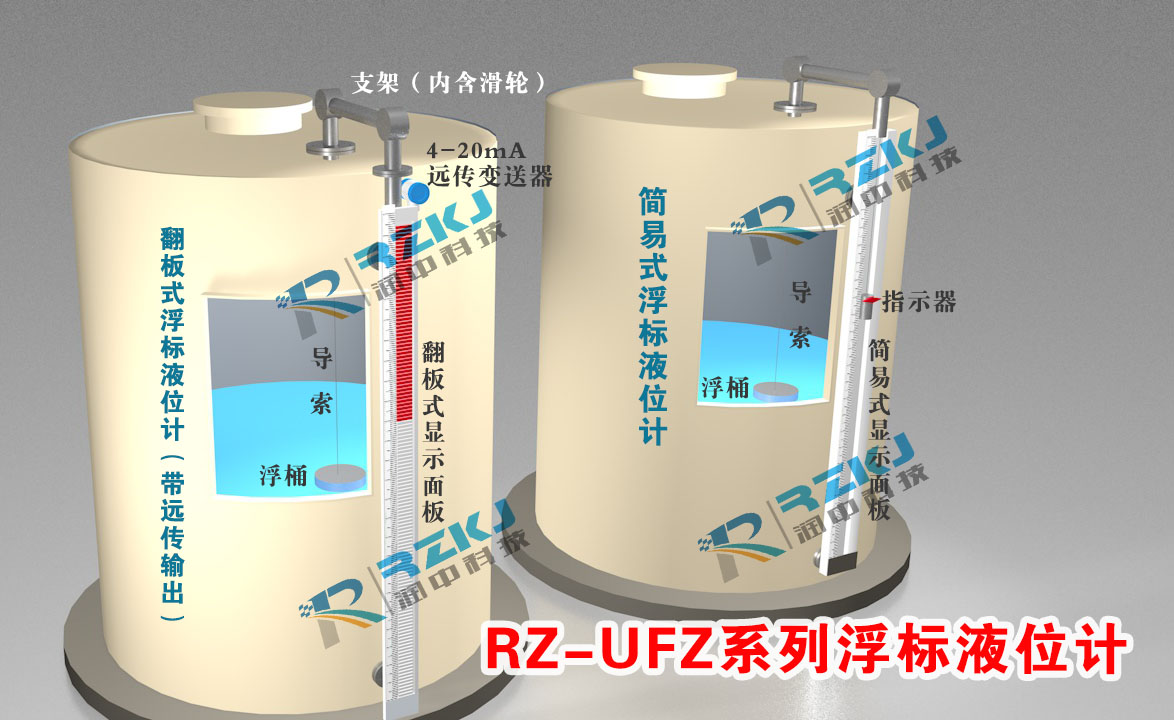

浮标液位计以浮标为测量元件，液位变化时，浮标随之上下浮动，通过与浮标软连接的牵引索带动主体立管内的重锤（内含磁钢）做反向同步移动，利用磁钢与磁翻板的磁耦合作用，驱使磁翻板翻转180°，显示器**为液位下限（既零位）底端为液位上限（既满量程）液位上升时，显示器以红色指示液位高度，红色下部为白色，显示无液部分（即液红气白）。随着液位的不断上升，红色不断增加由上下移，白色不断下移减少，从而显示器以红色连续的支出液位的高度。

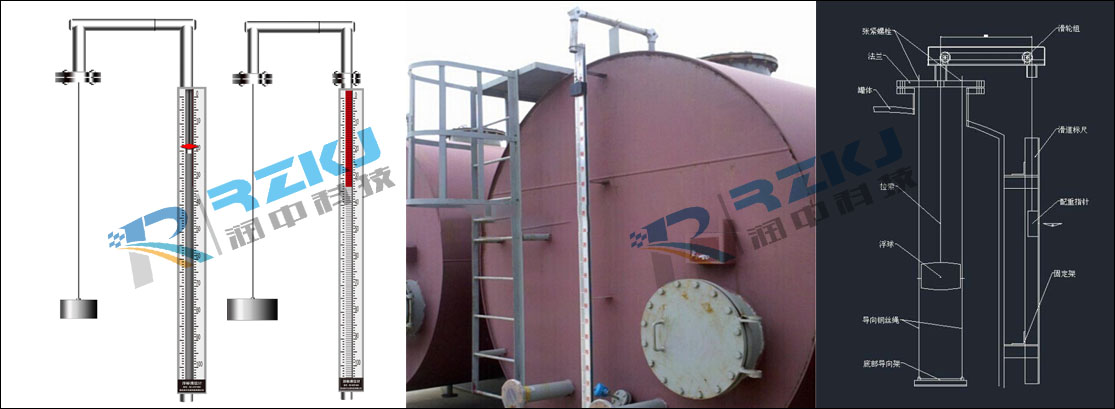

 ?导向钢丝下支承焊接安装：在容器底部按照浮标液位计浮子运动方向要求确定位置，焊接或铆接好固定导向钢丝下支承。如设备不具备焊接条件，可采用重锚固定方式固定导向钢丝下支承。如容器内液面波动不大，可不安装导向钢丝。
?导向钢丝的安装
(1)用力使钢丝拉直，并固定在下支承上，注意不要使钢丝有弯曲或打结现象，以免影响浮标上下移动。
(2)导向钢丝通过浮标液位计浮标的导向耳勾，后穿入吊勾螺钉，把钢丝的终端固定并用导线夹头夹紧，并旋紧吊勾螺母，使其处于紧张状况，再将上螺母拼紧，以防松动，然后盖好封盖。
(3)两根导向钢丝要垂直地面，而且相互平行，保证两者之间距离为300mm。
?标尺安装。浮标液位计标尺的长度是按用户在订货时所提供的测量范围而确定的，在安装时要求
(1)标尺的连结部分应做到平直、光滑、不应有凹凸现象，以免影响重锤指针的正常运行，或引起测量的误差。
(2)标尺应与贮罐内液面相垂直，不应有倾斜现象，标尺安装的垂直度不能大于5°，以免造成重锤指针卡死，使测量失败。
(3)在焊接标尺脚架(件11)时，应尽量做到安装表面在同一平面上，安装孔在同上直线上，即做到确保标尺的刻度面及重锤指针两侧导向均要平直称为直线，使重锤指针在标尺上灵活升降。注意：二标尺脚架之间互相距离为1米。

?浮标连接钢丝及重锤指针的安装：浮标与连接钢丝的一端用导线夹头夹紧固定，然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内，并和重锤指针相连接，用导线夹头夹紧固定，后调整各导向滑轮支架，使连接钢丝与水平垂直，使浮标在导向钢丝上活动灵活，有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。注意：掌握钢丝的所需长度。

 ?浮标连接钢丝及重锤指针的安装：浮标液位计浮标与连接钢丝的一端用导线夹头夹紧固定，然后将连接钢丝的另一端装进事先安装好的两个导向滑轮盒内，并和重锤指针相连接，用导线夹头夹紧固定，后调整各导向滑轮支架，使连接钢丝与水平垂直，使浮标在导向钢丝上活动灵活，有轻滑感、无卡死、扭曲、打结、打卷或损伤等现象。
