较全面的关于污水流量计原理结构及选型安装知识介绍

污水流量计是在管道式电磁流量计基础上发展起来的一种新型流量测量仪表。它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大的特点。根据尼古拉磁原理及电磁原理，通过测量流体平均流速从而获得流体流量。 污水流量计有常用的有三种，一种是不锈钢涡轮流量计，达到卫生型要求，用于食品厂，制药厂等纯净水的测量与控制，一种是智能四氟电磁流量计，可以耐温120度，用于工业热水测量与控制，液晶显示瞬时流量和累积流量，测量精度高，带4-20mA信号输出，还有一种是涡街流量计可以测量热水耐温250度，用于锅炉热水的测量。测量热水流量计的型号规格比较多，在选型时需要和销售人员沟通，根据现场工控参数和成本核算选择合适的型号。

污水流量计传感器与转换器是硫酸流量计的主要组成部分。
工作原理基于法拉第电磁感应电势原理，当介质的导电率大于5μS/cm就可以对其进行体积流量的计量工作，其工作主要依赖于介质的感应电势在励磁电场的感应。
污水流量计-根据实际情况的选择才是真正的服务到位。


合适的选型决定计量的可信度  为你带来适宜的污水流量计类型：

污水流量计一体式和污水流量计分体式选择
一体式流量计：即传感器和转换器组成一体。

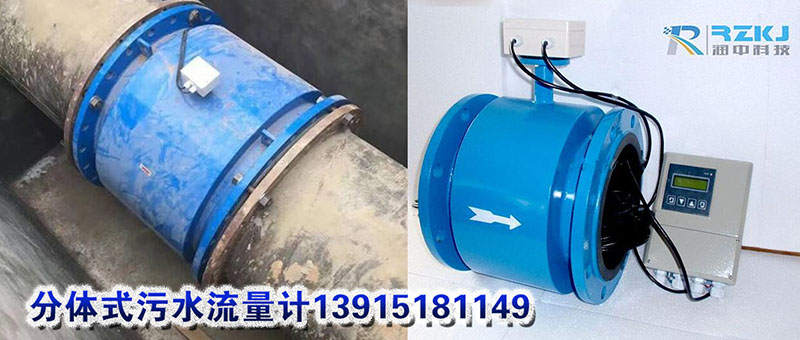

分体式流量计：分体型电磁流量计由传感器和转换器组成，传感器安装在测量管道上，转换器安装在离传感器30米内或100米内的场合，两者间由屏蔽电缆连接。
现场环境较好的条件下，一般都是选用一体式电磁流量计。
出现下列情况一般选用分体式电磁流量计：
1.环境温度或流量计转换器表面受辐射温度大于60℃。
2.管道震动较大的场合。
3.会对转换器的铝壳严重腐蚀性气体的场合。
4.现场湿度较大或有腐蚀性气体的场合。
5.流量计装在高空或井下调试不方便的场合。
(分体式电磁流量计订货时应注明传感器和转换器的电缆连接距离，一般不超过20M，转换器为壁挂式安装。)

污水流量计安装：
 1.安装地点的选择：

为了使传感器工作可靠稳定，在选择安装地点时应注意以下几个方面的要求：
（1）：尽量避开铁磁性物体及具有强电磁场的设备（如大电机、大变压器等），以免强磁场影响传感器的工作磁场和流量信号。
（2）：应尽量安装在干燥通风之处，不宜在潮湿、易积水的地方安装。
（3）：应尽量避免日晒雨淋，避免环境温度高于60℃及湿度大于95%。
（4）：选择便于维修，活动方便的地方。
（5）：流量计应安装在水泵后端，决不能在抽吸侧安装；阀门应安装在流量计下游侧。

2.安装要求：
为了您正确的测量，保证其计量的数值可信在选择工艺管道安装点时，应注意以下几点要求：
（1）传感器既可在直管段上安装，即便是倾斜和垂直安装也是可以满足其计量需求的，施工的需求根据现场而定，主要遵守内腔电极处于同一水平线即可。
（2）介质在安装位置应该满管流动，可以有效的给电极接触介质提供一个很好的计量环境，且需要保证满管计量。
（3）对于液固两相流体，zui好采用垂直安装，是衬里的磨损面较为平均可以有效的延长工作时长。
（4）流量计安装位置介质不满时，如现场情况允许可以将后管段适当的升高这样使达到计量满管的基本要求。
（5）修改管道的安装方法：当介质流速达不到要求时，为使其能正常计量可以选择变径或者是将流量计的口径递减选择，这样可以有效保证计量仪表的正常计量。但前后直管段至少需满足前直管段≥10DN后直管段≥5DN(DN为管径)。

污水流量计口径：

公称直径：DN指的是污水流量计的法兰内孔公称通径（国标）；

管子选择：

DN15流量计配Φ18管子；
DN20流量计配Φ25的管子；
DN25流量计配Φ32的管子；
DN32流量计配Φ38的管子；
DN40的流量计配Φ45的管子；
DN50的流量计配Φ57的管子；
DN65的流量计配Φ73的管子；
DN80的流量计配Φ89的管子；
DN100的流量计配Φ108的管子；
DN125的流量计配Φ133的管子；
DN150的流量计配Φ159的管子；
DN200的流量计配Φ219的管子；
DN250的流量计配Φ273的管子；
DN300的流量计配Φ325的管子。
流量范围：任何流量计都有一个准确的计量范围，所有需现场技术人员核算一下管道液体一小时流过多少立方的流量，得以保证根据实际的流量值选择合适的口径流量计，而不是依据现场的实际管道来选择流量计的口径。

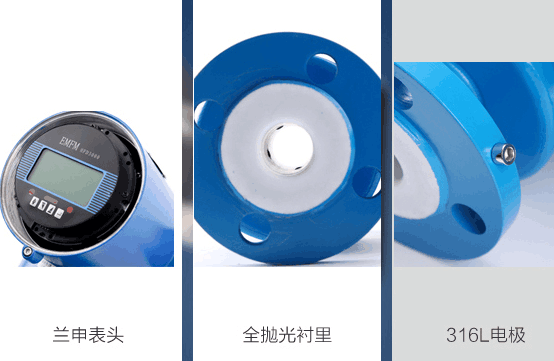

污水流量计是在管道式电磁流量计基础上发展起来的一种新型流量测量仪表。污水流量计在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在大管道上安装困难，费用大的特点。根据尼古拉磁原理及电磁原理，通过测量流体平均流速从而获得流体流量。特别是在带压开孔，带压安装这一技术采用后，插入式电磁流量计可在不停水情况下安装，也可在铸铁管道上和水泥管道上安装，插入式电磁流量计研制成功为液体流量的检测提供了一种新的方式。传感器与转换器是电磁流量计的主要组成部分。工作原理基于法拉第电磁感应电势原理，当介质的导电率大于5μS/cm就可以对其进行体积流量的计量工作，其工作主要依赖于介质的感应电势在励磁电场的感应。通常使用于计量一般性的导电液体计量，因为内腔材质（可选衬里）的不同，可以使用于具有腐蚀性介质的计量，如酸碱类介质，相对应的是和介质直接接触的电极（可选材质）也需要根据介质的不同，作出想对应的改变，除此之外还用于计量一般的液固两相介质。

◆污水流量计特点：
   流量计在大管道流体流量检测中具有显著的安装优势与价格优势特别在大于直径300的管道上具有**的价格优势。
◇转换器部分采用优化设计，结构紧密，容易电气安装，调换方便，容易变更测量范围。
◇应用"自动化归零"原理，消除电化干扰信号，零点自稳。输出信号与流速成线性关系
◇传感器和转换器具有多种防护等级有适应于潜水的IP65等级。
◇适合于水，污水，酸，强碱等导电率＞5μs/cm的液体流量检测。特别适用于供水排水管道的流量测量。
◇由于没有任何可移动部分，插入式电磁流量计无需维护。
◇由于流量的测量只与插入深度有关，故该流量计通用性很广。
◇对液体没有压力损失，由于结构特别设计，可防止杂物的堵塞。
◇可进行在线带压拆装。

◆原理
电磁感应流量计时按法拉第定律工作的。该定律指出任何导体垂直通过磁场时，产生的感应电势与导体的运动速度成正比。
通常流量比速度重要，流量Q是平均流速V和流体截面A的乘积。即：Q=A*V  Q：m3/s   A：㎡   V：m/s  则V(m/s)=Q（m3/s）/A(㎡)




对插入式流量计来说，管路中导电的液体就是在磁场中运动的导体，其感应电势与平均流量成正比，该电势可由与磁场成直角并与流体方向成直角的两根电极检测出。


◆污水流量计结构：

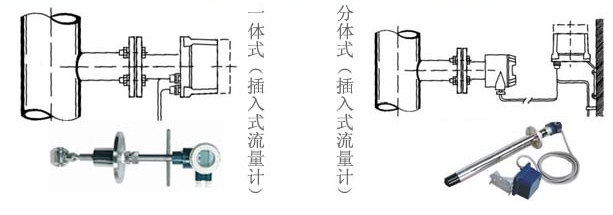

主要部件由传感器和转换器组成。根据防护等级及用户要求不同分有传感器与转换器是一体式安装和传器与换器是分离安装两种形式。















1.一体式安装是把传感器和转换器通过内部链接在一起，组成一体的。
2.分体式安装是把传感器和转换器通过外部电缆连接，由这两部分组成电磁流量计，传感器可以长期潜在水中。

◆污水流量计安装：
传感器可以安装在运行管道上的任何位置，为了无故障工作，传感器必须完全充满介质。为保测量的准确性，上游至少留五个直径管段。在水平管道上应避免将传感器安装在管道的底部以防止沉淀，也不应有铁磁性物质紧靠传感器传感器应远离电磁场。不带压拆装和可带压拆装的安装方式见图所示。

◆RZ-LD

4	管道	Φd×s	Φd×s
3	管子	Φ76	Φ45
2	法兰	Pg16Dg50	Pg16Dg40
1	流量计	L×Φ=182×Φ62	120×Φ38
名称   型号		FM-M	FM-N

污水流量计安装原则：保证电极插入管道内深度
H-（d-2s）10%
即A=182-（h+s）

7	管道	Φd×s
6	管子	Φ108
5	法兰	Pg16Dg10
4	球阀	Q41F-16Dg100
3	过渡法兰	Pg16Dg100·Φ76
2	密封件	Φ76×3
1	传感器	L×Φ=600×Φ70

安装原则：保证电极插入管道内深度
H=（d-2s）10%
即A=600-（h+s+280+90+9）

◆内部结构
1、CDL转换器
2、转换器外壳
3、密封圈
4、转换器安装板
5、带传感器法兰的传感外罩
6、带法兰的焊接紧固件
7、场线圈
8、测量电极
9、电源及信号电缆之电缆密封套

◆污水流量计

（速度=1m/s）

DN	m3/h	L/min	L/s
100	28.3	471	7.85
125	44.2	736	12.3
150	63.6	1060.3	17.7
200	113.1	1855.0	31.42
250	176.7	2945.2	49.09
300	254.5	4241.2	70.69
350	346.4	5772.7	90.21
400	452.4	7540	125.66
500	706.9	11781	196.35
600	1017.9	16965	282.74
700	1385.4	23091	384.85
800	1809.6	30159	502.65
900	2290.2	38170	636.17
1000	2827.4	47124	785.40

污水流量计总结：

目前，电磁流量计作为测量污水流量的**产品，已经**应用于石油、化工、冶金、电国、供水、水处理、环保等行业，它的性能价格较好，并且易于安装等优点，赢得广大用户的**赞誉，早年使用的插入式涡轮流量计、涡街流量计、阿扭巴流量计和孔板流量计等已被电磁流量计所取代。它已成为水流量计量的道选仪表。

四、污水流量计特点：
1. 全数字量处理，抗干扰能力强，测量可靠，精度高、流量测量范围可达150：1
2. 超低EMI开关电源，适用电源电压变化范围大，抗EMI性能好。
3. 采用16位嵌入式微处理器，运算速度快, 精度高，可编程频率低频矩形波励磁，提高了流量测量的稳定性，功耗低。
4. 采用SMD器件和表面贴装(SMT)技术，电路可靠性高。
5. 管道内无可动部件，无阻流部件，测量中几乎没有附加压力损失。
6. 在现场可根据用户实际需要在线修改量程。
7. 测量结果与流速分布，流体压力，温度、密度、粘度等物理参数无关。
8. 高清晰度背光LCD显示，全中文菜单操作，使用方便，操作简单，易学易懂。
9. 具有RS485、RS232、Hart和Modbus等数字通讯信号输出。(选配)
10. 具有自检与自论断功能。
11. 小时总量计录功能，以小时为单位记录流量总量，适用于分时计量制(选配)
12. 内部具有三个积算器可分别显示正向累计量反向累计量及差值积算量，内部设有不掉电始终，可记录16次掉电时间。(选配)
13. 红外手持操作器，115KHZ通讯速率，远距离非接触操作转换器所有功能(选配)。
