V锥流量计在安装时技术要求、注意事项解及需要规避的误区

一、产品概述：
V锥流量计属高精度、高稳定性的新型差压式流量仪表。和其他差压式仪表一样，也是基于流动连续性原理和伯努利方程来计算流体工况流量的。当流体流动流速加快时，根据能量守恒原理其静压能会转化为动压能。所以在同一根密闭管道中，流速越快的位置静压越低。

在流体通路中设置一个节流元件，使流过节流元件的流体流速加快，则节流元件前后会形成压力不同的静压区，其压力差（差压）的平方与流量成正比，通过测量差压并加以开方则可以得到流量值。根据这个原理工作的流量计有：孔板流量计，喷嘴流量计，1/4圆喷嘴流量计，文丘利管流量计，V塞管流量计。

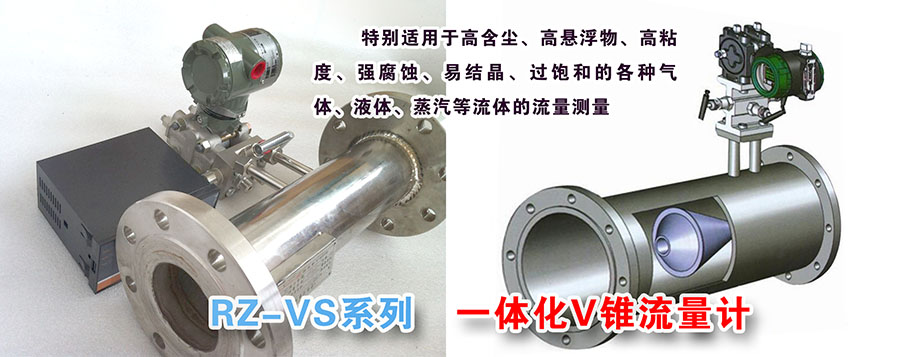

V锥流量计除适用于一般气体、液体和蒸汽外,特别适用于高含尘、高悬浮物、高粘度、强腐蚀、易结晶、过饱和的各种气体、液体、蒸汽等流体的流量测量。


二、V锥流量计安装的技术要求：
（1）V锥流量计安装于管道时，可以是水平的，也可以是倾斜的，还可以是垂直的，但是应该以安装和维护方便为宜。
（2）V锥流量计必须安装在与其公称通径相应的管道上。
（3）V锥流量计的上下游直管段应该是圆形的，内壁光滑，其内径与流量计标称内径相同。
（4）在安装时，V锥流量计的流向必须与流体的流向一致。如果安装位置的环境温度超过70°C，建议采用分体安装形式。
（5）V锥流量计在上游侧和下游侧应配置一定长度的直管段，其长度应满足上游0~3D，下游0~1D，长的直管段有利于流量的测量。
（6）在安装V锥流量计时，应尽量保证流量计与上、下游的直管段同心。
（7）如果现场确实需要安装温度计、调节阀等其他测量、控制装置，建议zui好安装在V锥流量计的下游端2~5D处。

三、安装V锥流量计时，需要特别注意的事项：
（1）在选择V锥流量计的型号时，应当根据用户的要求、工艺参数和现场环境、结合V锥流量计的技术参数选用适当的产品型号。
（2）在选择V锥流量计时，管道内径均需按实际内径圆填写。
（3）选择V锥流量计，在编写型号时，功能部分仅适用于智能一体化的V型流量计。
（4）在选择V锥流量计时，要注意温度压力补偿功能的选择。a.在选择V锥流量计时，测液体时不补偿。b.在选择V锥流量计时，测气体时应带温度压力补偿。c.在选择V锥流量计时，测饱和蒸汽时应带温度补偿。d.在选择V锥流量计时，测过热蒸汽时应带温度压力补偿。
（5）在选择V锥流量计时，用户指定变送器，应参照变送器技术参数，确定一体化功能。

四、V锥流量计安装过程中需要规避的典型的误区
*先，是机器安装没有按照规定的方法， V锥流量计在安装的过程中不规范，导致这种的原因是：管道前后的直管段不足，这就导致流体会出现不稳定的情况，从而直接影响测量的度；还有一点，那就是安装的方向不对，不过，这样的情况一般是不会出现的，除非是在安装的过程中出现的错误而导致；另外在我们测量蒸汽时，冷凝装置的降温并不是十分彻底，安装的高度不一样，这些都会导致问题的出现。

  其次就是V锥流量计现场使用的过程中，都需要我们配备差压变送器才能正常地使用，因此，差压变送器的性能和安装方式则直接影响V锥流量计的测量度。在测量粘稠容易结晶的介质时,经常会因为伴热等因素而导致导压管、截止阀堵塞的情况,使得输入给差压变送器的差压值产生变化,导致测量度失准的情况。这就需要我们要定时进行巡查,进行排污清洗或用手压泵疏通。
