压力容器测量液位时对于液位计的的选型规律研究

　　 在工业生产现场正常有大量的用于储存液体原料和产成品的储罐，对于这些储罐为了监测其储存状态，记录其储存数量，通常都需要通过液位仪表来进行，在容器中液体介质的高低叫做液位，测量液位的仪表叫液位计。液位计为物位仪表的一种。液位计的类型有音叉振动式、磁浮式、压力式、超声波、声呐波，磁翻板、雷达等，种类很多。液位计正确选型才能保证液位计更好的使用。选用什么种类的液位计应根据被测流体介质的物理性质和化学性质来决定?使液位计的通径、流量范围、衬里材料、电极材料和输出电流等?都能适应被测流体的性质和流量测量的要求。

对于液位仪表的选用，精度等级和功能根据测量要求也是一个考量的重要方面，用户需要根据使用场合选择仪表精 度等级，做到经济合算。比如用于贸易结算、产品交接和能源计量的场合，应该选择精度等级高些，如1.0级、0.5级，或者更高等级; 用于过程控制的场合，根据控制要求选择不 同精度等级;有些仅仅是检测一下过程流量，无需做精确控制和计量的场合，可以选择精度等级稍低的，如1.5级、2.5级，甚至 4.0级，这时可以选用价格低廉的插入式液位计。

在本文中，介绍了几种常见的液位仪表，并讨论了它的检测原理，在此基础上，提出三种新的设计方案，并分别对这三种方案的采购成本，安装成本，适应条件和其他方面进行了比较。

1概述
常压储罐液位测量仪使用相对简单，基本都是采用磁致伸缩液位计/液位变器。
1.1常压容器的仪表设计基本流程在采油平台上的开排罐设计中，需要设计水位报警器，而且要求一般比较高，DCS系统可以实现在线测量，同时还可以实现场景显示。而且还提供公共服务电子化系统，以实现紧急停机。设置高水位报警器，应计算如下：
——高水位报警器设置的高度，m
——储罐的设计储存液位，m
——10m?15 m储罐大进液量的折算高度，

1.2常压容器的液位仪表简介
1.2.1磁致缩液位计/液位的变送器结构简单，安装方便，免维护或只有少量的维护，测量连续无盲区。可以安全使用，易燃性，腐蚀性和有毒液体介质的测量，测量范围宽，灵活的布局
1.2.2静压式液位变送器
静压液位变送器的传感器部分可直接输入到变送器液体部分，可用于法兰或支架，安装十分方便，石油测量精度高，具有**的温度补偿的电气特性。
1.2.3超声波的液位变送器
液位计主要适用于，非接触式测量液体，泥浆，污水和固体块料的类型。
1.2.4雷达液位变送器
液位计大的特点是受环境，精度高，在一些高温，高压，负压（真空），蒸汽，薄雾空间，灰尘的环境更适合到雷达液位计。2 BZ26-3橇块开排罐液位仪表设计分析
图1为撬块的一部分工艺流程图，按照图纸的储罐，我们可以看到，开放的废气罐的要求和设计规范有以下三点：
*实时直观的从撬体上监测液位情况:
*高低液位报警，触发相应两台泵的动作:低的低
*水位报警触发关闭系统

3设计方案
11方案一：磁致伸缩液位计/液位变送器+
磁致伸缩液位变送器磁致伸缩液位计/液位变送器
LG/LT-3541和磁致伸缩液位变送器LT-3542的选择。LG/LT-3541DCS系统，模拟信号输
出连接到水平变化的反应撬，撬内的水平，达到1500毫米，这个信息通过模拟信号传输
到DCS系统，触发WHPA-P3501A和WHPA-P-3501B两个水泵开始排水，当液位达到500毫米，再次传送信号到DCS系统，触发两台泵停止工作，所以撬的内表面，以
保持一定的商度。

表1方案一成本列表

项目	选型	数量	价值（元
仪表本体
磁致伸缩液位计/液位 变送器	K-TEK KM26S+AT200O	1	42000
磁致伸缩液位变送器	K-TEK AT100+EO	1	35000
必需主要管件
法兰一	2"300#		400
球阀	2"	4#	4000
方案总计	81400












表2方案二成本列表

项目	厂家选型数				价值（元）
		仪表本体
磁致伸缩液位计/液位 变送器#		K-TEK KM26S+AT200P		lv	42000^
静压式液位变送器		ROSEMOUNT 3051L3AAOHD21AA E5p		1-p	28000v
必需主要管件p
法兰		2"300#		2	300
		3"300#		2
球阀		2"		2	4600
		3"		1
方案总计		74900c

12方案二：磁致伸缩液位计/液位变送器
静压式液位变送器
此方案是磁致伸缩液位计/液位变送器，压液位变送器，静压液位变送器稳定性好，

安装非常方便。但也为固态结构，无可动部件，可靠性高，寿命长，水，油糊粘度大，测量精度高，不会受到被测介质起泡，沉积，电气特性。静压液位变送器低声报警设计要求，安装$本低，操作简便。方案所需管件如表2所示。

13方案三：磁致伸缩液位计/液位变送器液位开关这个计划是磁致伸缩液位计/液位变送器和电容式液位开关，以达到设计要求，设计要求的水平，达到300毫米，报警功能，并采取适当措施。液位开关液位变送器的安装费用和成本是比较合适的，只用电容式液位开关，一个进程连接到两个控制泵控制，操作方便。液位开关是一个单一的法兰连接，具体安装管件如表3所示。

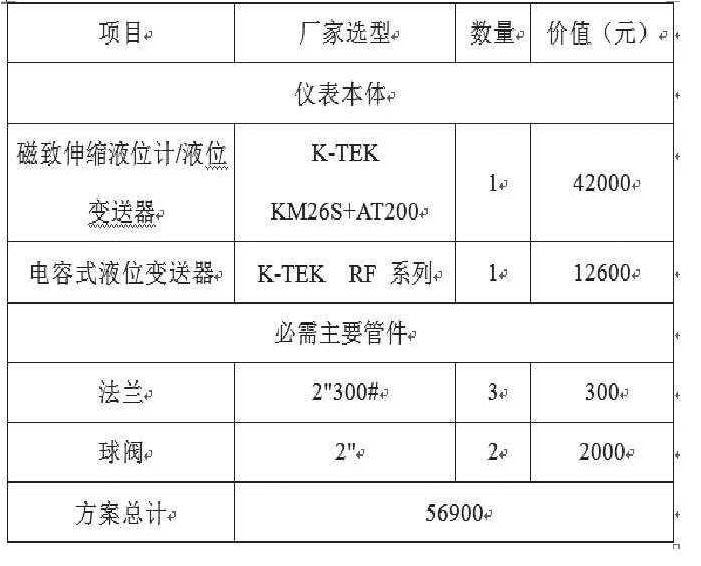

表3方案三成本列表

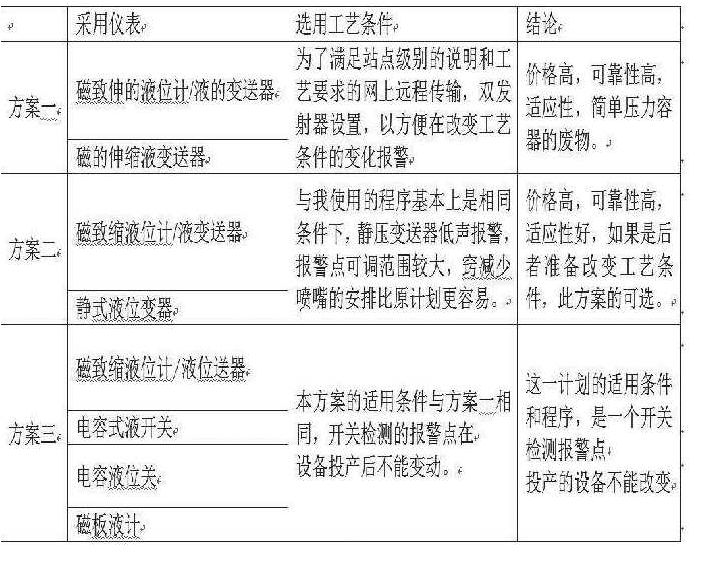

5结论
通过对比可知，方案二与方案三相比信价比较高，方案三在满足初设计的前提下，不仅大大降低了成本，而且在按照方式上为现场施工带来了方便，综上所述，方案三比较适合设计要求。
