    一体式电磁流量计使用过程中相关的专项检测有哪些

    发表时间:2015-01-12   点击次数:714  技术支持:1560-1403-222
    一体式电磁流量计是一种精密的流量测量仪表装置,其测量的精确性与稳定性不仅与使用初期的选型密切相关,还与后续使用过程中的维护和保养有关系。流量计的维护和保养工作的进行也有一定的规范,相关的方法和技能需要操作人员能够熟练掌握,所谓:工于行必先利于器“,只有掌握了规范的操作方法,我们在设置的使用与维护中才能够得心应手,从而使仪表的工作始终处于一个稳定的状态,这对于保持生产的连续性是非常有裨益的。下面为朋友们对于一体式电磁流量计的使用程中,对一体式电磁流量计的维护保养需要进行哪些专项检测作简要说明:

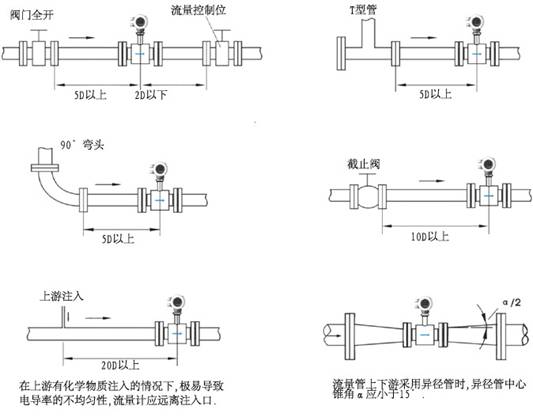

    一体化电磁流量计安装
    *先、一体式电磁流量计的电极接触电阻测量
    对于流量计的测量电极的液体接触电阻值,可以不用卸下流量传感器而间接估汁电极和衬里层表面大体状况,以此来帮助分析故障原因。这种方法非常方便于对大口径一体式电磁流量计的检查。通过对于电阻值的测量,可以推算出流量传感器测量管内表面状况如电极和衬里层是否有沉积层,沉积层足导电性质的还足绝缘性质的,电极表面污染状况等。
     测出的电极对地电阻与原测量值比较有以下不同趋向:
     (1)两电极阻不平衡值增加(即差值增加),
     (2)电阻值增加,
     (3)电阻值减少。
     这三种迹象可分别判断以下几种可能故障原因:
     (1)电极部位有一只电极绝缘有较大下降,
     (2)电极表面绝缘层覆盖,
     (3)电极表面和衬里表面附着导电沉积层。
     以上几种故障可能性,亦可作为预测产生故障的前兆。
     用万用表测量时注意以下各点:
     (1)电阻值应在测棒接触端子的瞬间读取指针偏传大值,测量值应以初一次所得为准。如重新测量因极化作用所测各值足不一致的;
     (2)测两电极阻值时,接地端测棒极性必须相同,即用电表同-一根测棒,正极棒接电极,负极棒接地。
     (3)测量要用同一型号万用表,并用同一量程,常用1.5V电池工作范围的测量档,如:×lkn档。

    二、流量计的电极极化电压测量
     电极与液体间极化电压将有助于判断零点不稳或输出晃动的故障是否由于电极被污染或覆盖所引起的。用数字式万用表2V直流档,分别测两电极与地之间的极化电压(插入式电磁流量计可以不停电测,也可停电测)。如果两次测量值接近几乎相等,说明电极未被污染或被覆盖,否则说明电极被污染或被覆盖。极化电压大小决定于电极材料的"电极电位"和液体的性质,测量值可能在几mV至几百mV之间。因为实际上运行中两电极被污染情况不可能完全相同对称,于是两电极上的电压形成了不对称的共模电压。不对称的共模电压就成为差模信号,造成零点偏移。

    第三、流量计信号电缆干扰程度的测定
     信号电缆受外界静电感应和电磁感应干扰会使插入式一体式电磁流量计零点变动。为判断零点变动是否由于受信号电缆干扰电势影响,需测定干扰大体范围和对插入式一体式电磁流量计的影响程度。
     第四、测定流量计是否有接地电位
     一体式电磁流量计在正常使用过程中,如传感器附近电(力)机状态变化(如漏电),接地电位会产生变化而引起零点变动。检查是否有这方面影响,可将转换器工作接地C端子与保护接地G端子短路,以零点(或指示值)变动判断有否接地电位。

    第五、测量管道的杂散电流流向判别
     有时侯为寻找管道杂散的干扰源在流量传感器上游还足在下游,以缩小搜索范围,设法减小或消除杂散电流干扰影响。
    与管道电气绝缘的流量传感器上下游跨接导线和接地线的A、B两点,分别接入电流表。在A点测得电流为60mAAC,B点电流为零,说明干扰源头在流量传感器的上游。
    电磁流量传感器的电极接触电阻应在新装仪表调试好后立即测量并纪录在案,以后每维护一次测量一次,分析比较这些数据将有助于今后判断仪表故障原因。
     电极与液体接触的电阻值主要取决于电极与液体接触表面面积和被测液体电导率。一般结构电极在测量电导率5×10-6S/cm的蒸馏水时电阻值为350k~Q,电导率150×10-6S/cm的生活和工业用水约为15kO,电导率1×10-2S/cm的盐水约为200n。
     用万用表在充满液体时分别测量每个电极端子与地间的电阻,经验表明两极的接触电阻值之差应小于10%-20%,否则就说明有故障。用万用表测量电极接触电阻不足正确测量电阻准确值的方法,只是确定大体的值。准确的测量必须用交流电桥,如"Kohlraush电桥"等。
    本文由润中仪表科技有限公司整理发布。
