    电磁流量计传感器的不当安装导致测量精度下降及解决方案

    发表时间:2015-06-16   点击次数:689  技术支持:1560-1403-222

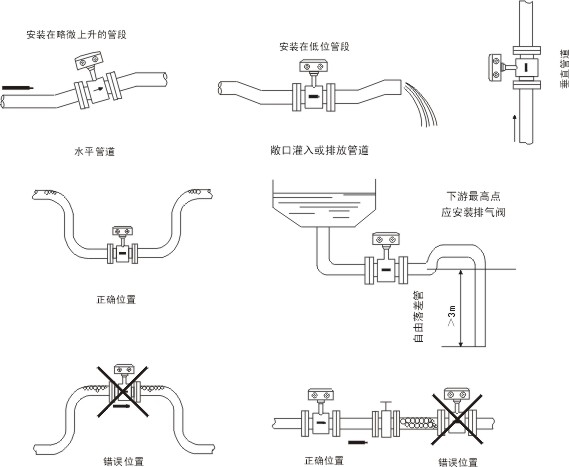

    电磁流量计安装示意图
    工业生产中使的流量仪表由于影响因素较多,仪表的原理多达10余种,类型不少于200多。在整个自动化控制系统中,流量仪表作为信号源头,数量虽虽然只占系统自动化仪表的1/5,但价格约占1/3;在科学评估节能降耗、污染排放中占监控仪表一半以上。因此,它在国民经济中有着重要的地位。

    在目前的石油化工、水资源处理、食品工业等生产领域,电磁流量计已成为一种使用相当普遍的流量测量仪表,其技术已属于成熟的技术,产品性能和可靠性都很好,电磁流量计作为一种精密仪表,对于安装和使用的条件和要求较高,在使用过程中,由于操作上的疏忽和不符合规范,导致或多或少会出现一些状况,这就需要操作人员在安装前仔细阅读产品使用说明书,按照使用的规范要求,同时注意选择正确的安装位置就能很好地发挥电磁流量计的效能,就能够有效地保证其工作的稳定性,确保其测量的数据精度与使用寿命。

    电磁流量计传感器应安装在室内干燥通风处。避免安装在环境温度过高的地方,不应受强烈振动,尽量避开具有强烈磁场的设备,如大电机,变压器等。避免安装在有腐蚀性气体的场合。安装地点便于检修。这是保证传感器正常运行的环境条件。为了保证传感器测量管内充满被测介质,变送器好垂直安装,流向自下而上。尤其是对于液固两相六,必须垂直安装。若现场只允许水平安装,则必须保证两电极在同一水平面。

    电磁流量传感器的电极所测出的几毫伏交流电势,是以传感器内电位为基础的。为了使液体电位稳定并位传感器与流体保持等电位,以保证稳定的进行测量,传感器外壳与金属管两端应有良好的接地,转换器外壳也应接地。接地电阻不能大于10∩,不能与其它电器设备的接地线共用。如果不能保证传感器外壳与金属管道良好接触,应用金属导线将它们连接起来。再可靠接地。

    为了避免干扰信号,传感器和转换器之间的信号必须用屏蔽导线传输。不允许把信号电缆和电源线平行放在同一电缆钢管内。信号电缆长度一般不得超过30m。转换器安装地点应避免交、直流强磁场和振动,环境温度为-20-50℃,不含有腐蚀性气体,相对湿度不大于80%。为了避免流速分相对测量的影响,流量调节阀应设置在传感器下游。对于小口径的传感器来说,因为从电极中心到流量计进口端的距离已相当于好几倍直径D的长度,所以对上游直管可以不做规定。但对口径较大的电磁流量计,一般上游应有5D以上的直管段,下游一般不做直管段要求。

    总之,要保证电磁流量计的测量精度,正确的安装位置是很重要的,如果您在的使用现场情况复杂,难以选择正确的安装点,请及时联系润中仪表科技,好能提供现场的实拍照片,便于工程师帮您分析并提供佳解决方案。

    本文由润中仪表科技有限公司整理发布。
