    磁浮子双色液位计在生产中使用的可行性方案分析

    发表时间:2015-09-07   点击次数:804  技术支持:1560-1403-222
           在各种的工业生产领域,比如化工、发电、制药、石油等行业,我们经常会见到各种各样的液位计,早期的产品有云母双色水位计、电接点水位计等,也有差压水位计、磁浮子液位计、雷达液位计、超声波液位计,不一而足。就产品的使用状况来看,每一种液位计都有着其**的特点。对于汽包水位计来讲,云母双色水位计、电接点水位计和差压水位计使用的较早,范围也较广,为大家所熟悉。对于磁浮子液位计特别是汽包监测水位用的高压磁浮子液位计,是近些年才开始应用的,不过其在应用中的深度和广度越来越大,其优越的性能也为广大使用单位所接受和喜爱。

           磁浮子液位计作为具有独特的测量原理和结构特点,有着其他水位计不可比拟的特点。磁浮子液位计不仅可以应用到除氧器、凝汽器、高低压加热器、疏液箱、水箱、油箱、酸碱储存等装置的液位,更适合在高温高压的汽包上测量使用。它是一种锅炉汽包液位较理想的液位计,其大的特点就是安全,无泄漏,免维护。文章针对磁浮子液位计阐述了其使用的特点和意义。

    光电双色磁浮子液位计

    一、磁浮子液位计的组成及优越性
      磁浮子液位计都主要由筒体、浮子、显示器件等部分组成。其测量筒主体部分均采用1Cr18Ni9Ti不锈钢材料制作。显示器件由铝合金型材支架和红绿陶瓷转子制成。
      近年来,比较的磁浮子液位计为光电型双色磁浮子液位计。该光电型液位计与普通磁浮子液位计一样,也是由筒体、浮子、显示器件、取样管部件等部分组成。所不同的是,光电显示型液位计显示器件采用1Cr18Ni9Ti不锈钢材料和红绿双色LED发光管制成。其特点和优点是:
      1.光电显示器采用进口双色超高亮LED灯组成, LED灯支持热拔插式连接方式,更换备件方便,方便维护。
      2.显示器将液位显示汽红水绿的效果,液位上升时LED发光管显示绿色,液位下降时显示红色,根据发光管的红绿位置从标尺可直接上读出液位的具体数值。
      3.红绿双色LED灯色泽纯正,显示清晰、醒目。该红绿LED灯作为发光体,不同于一般的磁翻板或是磁转柱,特别是在电视监视上,有着其他磁浮子液位计达不到的效果。所显示的红绿颜色色泽明亮纯正,有别于一般产品在电视上显示发白的情况,达到就地和电视显示清晰一致,适合用户需要。而且用户可自由在现场进行大范围调节亮度,不受现场环境
      影响。

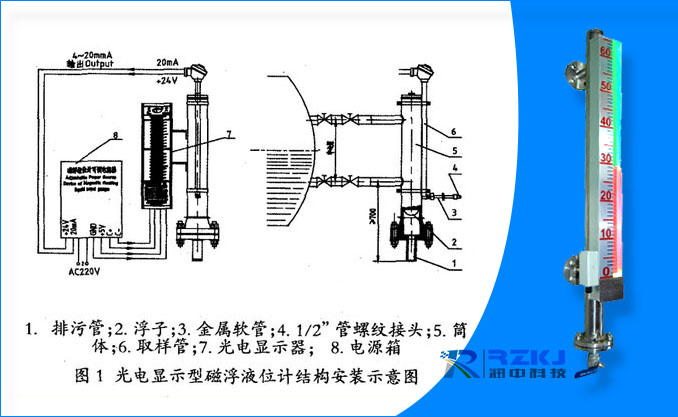

      1.排污管;2. 浮子;3. 金属软管;4. 1/2”管螺纹接头;5.筒体;6.取样管;7.光电显示器; 8.电源箱
      图1 光电显示型磁浮子液位计结构安装示意图

    二、磁浮子液位计的可靠性
      磁浮子液位计的大特点是被测介质与显示器件是相互隔离的。因此,该磁浮子液位计具有良好的密闭性和安全可靠性,适用于高温、高压、有毒、有害、强腐蚀性等介质的测量,而且具有测量范围大、安装方便、读数直观、维护量少、使用安全、防腐、防爆等特点。这些特点使得磁浮子液位计具有了液位显示清晰、运行稳定、可靠性强、运行安全、无泄漏、免冲洗、免维护等诸多优点。特别是运行安全、无泄漏、免维护的优点,是其他水位计无法比拟的,非常适合典型的化工行业企业。使用该液位计不仅可以改善工作环境,降低使用成本,还可提高安全生产系数,保障有关工作人员的人身安全。

    三、磁浮子液位计的种类
      按压力等级分,磁浮子液位计有三种:
      中低压磁浮子液位计:B49-1.6~6.4-CF/2/3,公称压力≤6.4MPa
      次高压磁浮子液位计:B49-10-CF/2/3,公称压力≤10MPa
      高压磁浮子液位计:B49-16~32-CF/3,公称压力≤32MPa
      (其中/2代表附带液位开关型,/3代表远传取样功能)。
      高压磁浮子液位计主要用于电厂锅炉汽包上或使用环境类似于汽包的高温高压容器。
      高压磁浮子液位计的测量筒采用不锈钢材料制成。高压浮子是采用高强、耐腐、绝磁的TC4材料来制作的,可靠性强和安全系数高,高温热变形小。测量筒体除连接法兰外,没有其他的泄漏点,无需像云母双色水位计那样频繁更换密封易损件。而连接法兰处采用的是不锈钢石墨缠绕垫或不锈钢齿形垫密封,因而该水位计的密封性能好,可以做到完全无泄漏。
      考虑锅炉汽包高温、高压的特点,浮子的制作采用了特殊的技术和工艺方法。一方面磁钢选用稀土钐钴系永磁材料,该材质的剩磁密度、矫顽力、大磁能积等各项指标均较高,并且高温退磁曲线较平坦。另一方面为提高浮子抗外压强度,浮子采用分段制成的方法。每段浮子管段都由α+β相钛合金中综合性能好的TC4棒材车制而成。各管段之间用由TC4棒材车制的支撑环来连接,各管段内部亦由车制一体的支撑环。各管段之间的连接采用的是高频等离子自动焊,焊缝美观、牢固。

    四、结语
      总之,高压型光电双色磁浮子液位计是一种测量高温高压容器特别是锅炉汽包液位较理想的液位计。该液位计大的特点就是安全,无泄漏,免维护。 不仅有效地降低企业在设备维护上的支出,更为车间的操作和使用提供了更为方便的途径。值得广大相关行业的企业选择使用。本文由润中仪表科技有限公司整理发布。
