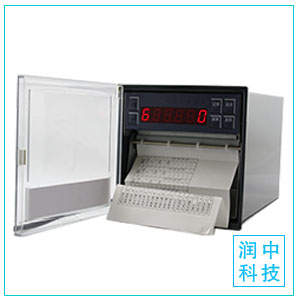

有纸温度记录仪

通 道 数

8路**信号输入。

输入信号

Ⅱ型标准信号：(0~10)mA、(0~5)V。

Ⅲ型标准信号：(4~20)mA、(1~5)V。

6种热电偶：B、E、J、K、S、T。

3种热电阻：Pt100、Cu50、Cu100。

其它非标准信号：(0~20)mV、(0~50)mV、(0~100)mV。

报警输出

继电器触点容量：24VDC, 3A； 220VAC, 3A
提供六组继电器接点输出，由用户任意组合使用
每个通道报警均可选择上限、下限、差值上限、差值下限
每个通道的报警回差可设定，继电器动作时有指示灯提示

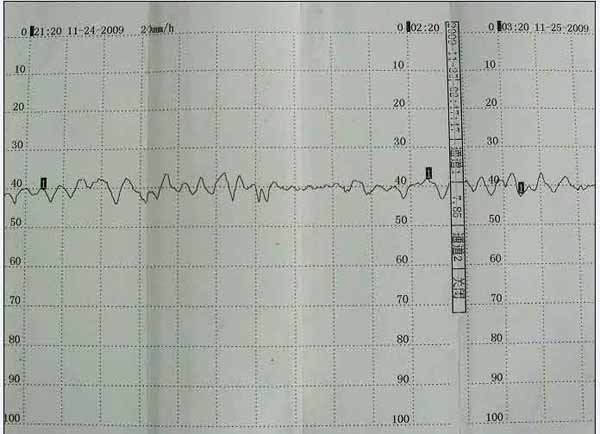

记 录

在100mm范围内有800个热印点
对测量值进行趋势记录和数字记录
在记录曲线同时打印标尺刻度及每个通道标记
每隔100mm打印一次刻度值、当前时间和走纸速度
采用进口固定式热敏头，无笔墨消耗，无笔位误差，抗震动

显 示

报警提示符及提示灯
测量值的定点或巡回显示
设定参数显示[在设定状态下]
时间显示[在所有输入信号全部关闭情况下]

通道隔离

输入通道之间相互隔离，无干扰。

采样周期

0.6秒，即0.6秒对各通道采样1次

记 录 纸

采用日本王纸，可以保存数据5年之久。

供 电

交流供电电压：220V AC；频率：50Hz 。

走纸速度

走纸速度为10 mm/h到9990mm/h，通过键盘任意设定。

尺 寸

外型尺寸 144mm×144mm×245mm 开孔尺寸 138+1-0mm×138+1-0mm

型谱

说明

RZ－LR

10

□

□

□

□

□

□

01

1路输入

02

2路输入

03

3路输入

04

4路输入

05

5路输入

06

6路输入

07

7路输入

08

8路输入

报警触电

00

无

02

2路继电器输出

04

4路继电器输出

06

6路继电器输出

通讯

T0

无

T1

RS-232通讯

T2

RS-485通讯

模拟输出

A0

无

A1

1路模拟输出

A2

2路模拟输出

配电输出

P0

无

P1

1路配电输出

供电方式

A

AV220V

D

DC24V
