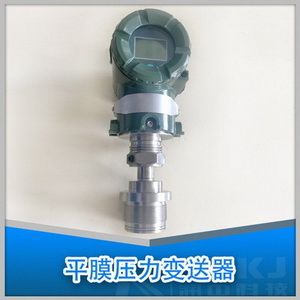

平膜压力变送器

RZ-2088M系列平膜压力变送器 的核心是高稳定性扩散硅元件，被测介质压力通过隔离膜片及硅油传递到硅桥片，利用扩散硅的压阻效应原理，实现测量液体.弹性体采用进口材质、膜片隔离工艺、测试头无引压孔，测量过程中不存在粘稠介质堵塞的情况，一体化结构设计，电气部分采用全密封防水结构，适用于环境恶劣的化工涂料、油漆、泥浆、沥青、原油等粘稠介质的压力测量与控制。该产品采用平膜结构，易清理，可靠性高，适合应用在食品、卫生等行业。
的核心是高稳定性扩散硅元件，被测介质压力通过隔离膜片及硅油传递到硅桥片，利用扩散硅的压阻效应原理，实现测量液体

RZ-2088M平膜压力变送器，
测量单元接触面大不易堵塞，更加适用于粘度大的介质。是采用新一代的压力检测原理，与传统产品相比具有技术、性能可靠、安装方便、精确度高、体积小、耐振动等优点。已成为当今使用多的压力变送器。适用于化工、石油、电厂、冶金、建材、医药、食品、给排水等领域的气体、液体、蒸汽介质的压力检测，并将其转换成4-20mADC 信号。配合相应的显示仪表，记录仪表或调节器，实现压力参数的自动检控。
量   程: 0~35KPa~35Mpa
综合精度: 0.2%FS、0.5%FS、1.0%FS
输出信号: 4～20mA(二线制)、0～5V、1～5V、0～10V(三线制)
供电电压: 24DCV(9～36DCV)
介质温度: -20～85℃
环境温度: 常温(-20～85℃)
负载电阻: 电流输出型：大800Ω；电压输出型：大于50KΩ
绝缘电阻: 大于2000MΩ (100VDC
密封等级: IP65
长期稳定性能: 0.1%FS/年
振动影响: 在机械振动频率20Hz～1000Hz内，输出变化小于0.1%FS
电气接口(信号接口): 紧线防水螺母与五芯通气电缆连接
机械连接(螺纹接口): M16×1.5、M20×1.5、M22×1.5等，其它螺纹可依据客户要求设计。

平膜压力变送器产品特点
★硅压阻式充油压敏元件
★三种外形供选择

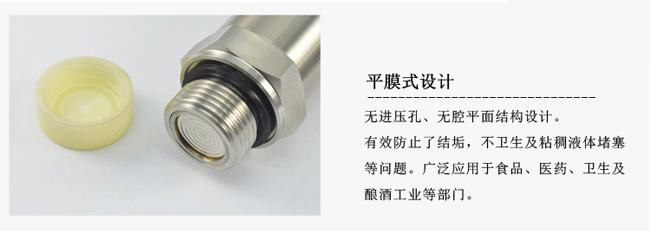

★平膜结构
★高精度、高稳定性
★全316L不锈钢材质
 产品应用
★气体、液体压力测量
★食品及饮料行业
★工业过程控制
★医药行业

平膜压力变送器电气性能
供电电源:1.5mADC
输入阻抗：3KΩ~6KΩ
输出阻抗：2.5KΩ~6KΩ
绝缘电阻：≥100MΩ/50VDC
绝缘电压：在壳体和引线之间500VAC
介质兼容性：与316L不锈钢兼容的气体或液体

以上参数测试条件：恒流1.5mA      室温25℃。
