    智能压力变送器
    产品编号: RZS-3051GP
    产品名称: RZS-3051GP系列智能压力变送器
    产品类别:智能压力变送器


    智能压力变送器产品概述
    RZ3051-GP智能压力变送器用于测量液体、气体或蒸汽的液位、密度和压力,然后将其转换为4~20mA DC信号输出。RZ3051-GP智能压力变送器也可与HART手操器相互通讯,通过它进行设定、监控。

    智能压力变送器性能规格
    (零基准校验范围,参考条件下,硅油充液,316L不锈钢隔离膜片)
    参考精度 ±0.075%校验量程
    稳定性 ±0.1%URL(6个月)
    环境温度影响 零点误差 ±0.2%URL/56℃
    总体误差 ±(0.2%URL+0.18%校验量程)/56℃
    振动影响 在任意轴向上,200Hz下震动影响为±0.5%URL/g
    电源影响 <±0.5%输出量程/伏特
    负载影响 没有负载影响,除非电源电压有变化
    电磁干扰/射频干扰(EMI/RFI影响) 由20至1000MHz,场强达至30V/M时,输出漂移小于±0.1%量程
    安装位置影响 零点漂移至多为±0.25kPa。所有的零点漂移都可修正掉,量程无影响

    智能压力变送器功能规格
    测量范围 见订购指南
    零点与量程 可用本机量程和零点按钮调整,或用HART手操器远程调整
    零点正、负迁移 零点正迁移时,量程上限必须 ≤+URL;零点负迁移时,量程下限必须≥-URL。(校验量程必须大于或等于小量程)
    输出信号 4~20mA DC,用户可选择线性或平方根输出,数字过程变量叠加在4~20mA DC信号上,可共采用HART协议的上位机使用
    阻尼时间常数 阻尼时间常数可调,以0.1秒递增,由小至16.0秒
    环境温度极限 不带液晶表头 -40~85℃
    带液晶表头 -30~60℃
    过程温度极限 充硅油 -40~104℃
    充惰性液 -18~85℃
    贮存温度极限 不带液晶表头 -46~110℃
    带液晶表头 -40~70℃
    环境湿度 0-****相对湿度
    过压极限 测量范围至6.90 MPa时,过压极限为0~13.9MPa
    测量范围至20.68MPa时,过压极限为0~31.02MPa
    测量范围至41.37MPa时,过压极限为0~51.71MPa
    容积变化量 <0.16cm³

    智能压力变送器安装
    电源及负载条件
    HART通讯 通讯要求 要求有一个小250Ω电阻
    通讯距离

    智能压力变送器物理规格
    接液部分材质 接液膜片 316L不锈钢、哈氏合金C-276、蒙乃尔或钽
    (每种型号可选材料参见订购指南)
    容室法兰和过程接头 316L不锈钢、哈氏合金C或蒙乃尔
    (每种型号可选材料参见订购指南)
    膜盒垫圈和过程接头垫圈 氟橡胶等其他材料
    排液/排气阀 316L不锈钢、哈氏合金C或蒙乃尔
    (每种型号可选材料参见订购指南)
    非接液部分材质 螺栓 不锈钢
    电子外壳 低铜合金铝,符合NEMA 4X
    表盖O型圈 丁腈橡胶
    铭牌和位号牌 不锈钢
    填充液 硅油或惰性液
    连接 参见订购指南确定过程接口

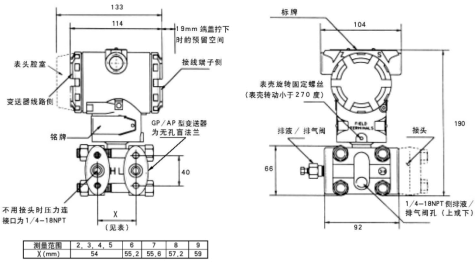

    智能压力变送器外形结构
    外形图
    单位:mm

    智能压力变送器订购指南
    RZ3051-GP 智能压力变送器
      代号 测量范围
      3
    4
    5
    6
    7
    8
    9
    0
    0-1.3~7.5kPa
    0-6.2~37.4kPa
    0-31~186.8kPa
    0-117~690kPa
    0-345~2068kPa
    0-1170~6890kPa
    0-3480~20680kPa
    0-6890~41370kPa
      代号 输出信号
      E
    S
    L
    4~20mA
    4~20mA,HART协议数字通讯
    4~20mA,智能现场可调

    代号
    接液部分材质
      法兰接头 排气/排液阀 膜片
      22
    23
    24
    25
    56
    316不锈钢
    316不锈钢
    316不锈钢
    316不锈钢
    哈氏合金C
    316不锈钢
    316不锈钢
    316不锈钢
    316不锈钢
    哈氏合金C-276
    316不锈钢
    哈氏合金C-276
    蒙乃尔

    哈氏合金C-276
      代号 显示表头(可选项)
      M1
    M2
    M3
    M4
    线性指示表(0-****刻度)
    平方根指示表(0-****刻度)
    31/2位LCD液晶显示表(0-****线性)
    31/2位LCD液晶显示表(可特殊设定)
      代号 安装支架
      B1
    B2
    B3
    管装弯支架(管外径Φ50~Φ60)
    板装弯支架
    管装直支架(管外径Φ50~Φ60)
      代号 过程法兰
      D
    D1
    D2
    后面排液/排气
    侧面排液/排气,顶部
    侧面排液/排气,底部
      代号 法兰接头
      J
    N
    C12
    带M20×1.5外螺纹的“丁形”接头
    带1/2-14NPT內锥管螺纹的“腰形”接头
    带1/2-14NPT引压过渡接头及后部焊接不锈钢引压管
      代号 特殊规格
      s
    d
    i
    标准型(无防爆)
    隔爆型:Exd Ⅱ CT6
    本安型:ExiaⅡ CT6

    RZ3051-GP  9   S    25    M1  B1    D1    J      s                 典型型号
    注:若对产品有特殊要求,本公司可提供定制。
