    石英管双色液位计

    石英管双色液位计

    石英管双色液位计产品概述

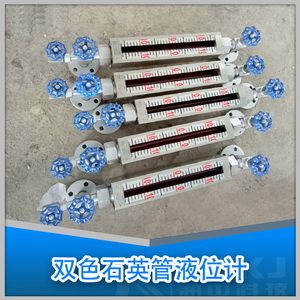

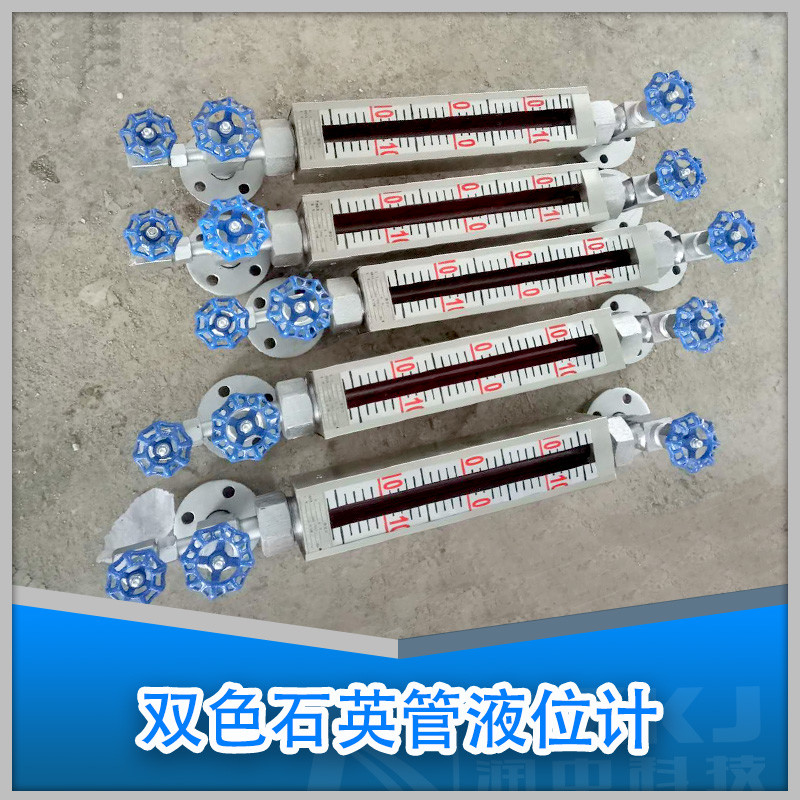

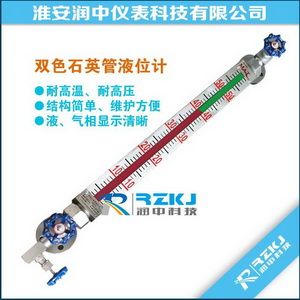

    UGS石英管双色液位计(以下简称彩色液位计)是彩用国内外新技术研制而成。它是利用自然光在液体中折、反射原理,借助于红、绿片,在测量时,使液相显示绿色,气相显示为红色。由于液气相显示反差大,指示鲜明清晰,所以对远距离操作和夜巡视更为有利。如果带LED光源则显示会更清晰。因此被**用于石油、化工、电力、冶金等行业的各种透明液体容器和锅炉上,如水、汽油、液化气、液氨、丙烷、丙烯、芳烃、酸等油品和化工原料的液位测量。同时对于两种不同介质密度的界面测量,可选用三色界面石英管液位计。三色界面石英管液位计是利用浮力与比重差的原理而设计的,石英管中的小浮子悬浮于两种介质的分界部分,由于浮子呈黑色,上下部分液体颜色有异,所以显示醒目。从而解决了一直困扰在石油化工生产过程中两种混合介质界面分辨不清的难题。它是目前国内外理想的直读式液位计。


    石英管双色液位计工作原理
    UGS石英管双色液位计它是利用自然光在液体中折、反射原理。
    借助于红、绿色片,在测量时,使液相显示绿色,气相显示为红色。由于液气相显示反差大,指示鲜明清晰,所以对远距离操作和夜巡视更为有利。

    石英管双色液位计产品特点及技术参数
    ●液、气相显示清晰、无盲区、密封性能好、耐高温耐高压、防粘稠、重量轻、奉命长、无泄漏。特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃,抗压强度1170Kgt/cm2,膨胀系数5.5×10-7,经特殊工艺处理后具有耐高温,高压和优良的机械特性。
    ●结构简单、安装维护方便、耐腐蚀、无需电源、防爆。
    UGS系列石英管双色液位计主要技术指标
    ●特制的99.99%SiO2透明石英管,其变形点1077℃,软化点1730℃。
    ●搞压强度1170Kg/cm3 ,膨胀系统数5.5×10-7。经特殊工艺处理后具有耐高温、高压和优良的机械特性。
    ●工作压力:1.6、2.5、4.0、6.4、10.0MPa
    ●工作温度:<520℃
    ●测量范围L:测量范围由中心距而制定:300、500、800、1100、1400、1700、2000mm,特殊规格请注明尺寸。
    ●伴热蒸汽夹套:工作压力0.6MPa,接管尺寸G1/2″外螺纹。
    ●接口法兰:采用化工部1997年新颁发的HG20592~20635-97法兰标准。法兰通径DN20、DN25,如用户需采用其他标准(如GB、ANSI等标准)可根据用户需要设计。钢球自动封闭压力:大于0.2MPa重量15~30kg。

    石英管双色液位计产品选型表

    序号
    型号、品种、规格编号

    1

    UFS
    -   管式双色液位计
    2
    分类
      A               侧装双色
    B               三色界面计
    C               无盲区侧装双色
    D               大口径
    3




        3             300mm
    5             500mm
    8             800mm
    11             1100mm
    14             1400mm
    17             1700mm
    20             2000mm




          -
    4
    压力 等级
            16         1.6M..Pa
    25         2.5MPa
    40         4.0MPa
    63         6.3MPa
    X         10.0MPa
    5
    材质
                    碳钢
                    ICr18Ni9Ti
    6
    法兰 通经
                15     DN15
    20     DN20
    25     DN25
      P   平面法兰
    T   凸面法兰





                    R 伴热夹套

    UGS
    - 8 - 16 1 20 P R 型号:UDF 侧装双色,中心距800mm压力:1.6MPa  材质:碳钢法兰通经DN20 平面 带蒸汽夹套的彩色液位计



     显示高度与测量范围关系见下表(显示高度即标尺高度)单位:mm

    显示高度 150 350 650 950 1250 1550 1850
    测量范围 300 500 800 1100 1400 1700 2000

    UGS石英管双色液位计安装与调试
    1、本产品须垂直安装,大偏差为≤3o,通过法兰与容器连接
    2、液位计周围20cm距离内不得有铁、磁性物质
    3、将传感器与所测容器连接,在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通
    4、接通电源AC220V(或AC36V),此时液位计显示应为全红
    5、先打开上阀,然后缓慢打开下阀,尤其是该液位计用在压力较高的压力容器上时(如电站锅炉),必须缓慢地注入压力,以防浮子突然受压损坏,使介质慢慢流入传感器,观察液位显示,由红变绿逐个转换。
    6、液位显示调整:把容器液位上升至正中,上下移动本液位计显示盒与之相符,左右移动调至便于观察的方位,然后将上下固定环拧紧,即可投入使用。

    运输、贮存
    在运输过程中应保持原包装的完好,在装卸时应轻拿轻放,以防零件的破损。 液位计应防止雨淋曝晒及强烈的冲击振动,当产品长期不使用时应原包装贮存 在温度为-25℃~55℃,湿度不大于90%且无腐蚀性及有害气体的环境中。 7. 订货须知 ●型号规格; ●公称压力、温度; ●特殊要求;
