    磁浮子液位计选型

    磁浮子液位计选型
    产品编号:RZ-UHZ系列
    产品名称:RZ-UHZ系列磁浮子液位计   制造生产许可证(苏制083117019号)
    产品类别:磁浮子液位计

    一、磁浮子液位计工作的基本原理:

          磁浮子液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,磁浮子液位计主导管中的浮子也随之升降,浮子内的**磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示。也可在本体管上加装磁性技术'>开关或远传变送器,输出开关信号或模拟量信号。适合用于高温、高压、耐腐蚀等场合,可就地显示和远程控制。
         磁浮子液位计具有就地显示的直读式特性。不需多组液位计组合。有着单体进行全量程测量,设备少开孔,显示清晰,标志醒目,读数直观等优点。
          由于具有磁性耦合隔离器密闭结构。尤其适用于易燃、易爆和腐蚀有毒液位检测。从而使原复杂环境的液位检测手段变得简单和可靠安全。

    二、用户在订货前需了解并提供的技术参数:

    1、安装方式: 侧装式(如图1所示)    顶装式(如图2所示)
    2、测量介质:比如水、油、其他化工溶剂及液体原料
    3、材质要求:比如304不锈钢、316L不锈钢、PP、PVC (如果用户不清楚,在提供相关参数后,可由我我司技术人员帮助选择地)
    4、测量介质温度:温度的不同决定了浮子和显示面板的材料类型的不同选择。冬天温度过低时,就需要加装电位热或蒸汽夹套进行保温,液位计可以测量的介质温度-20℃~500℃。
    5、工作压力:压力的大小决定了主导管的厚度及焊接等加工工艺的不同。液位计可测量的介质高的压力可以达到10MPa。
    6、连接方式:顶装式磁浮子液位计系列产品一般情况下是采用DN80或DN100的连接法兰,侧装式磁浮子液位计采用的连接方式有三种:法兰连接(比如DN25)、卡箍连接、螺纹连接。
    7、测量范围:1.侧装式因为是通过上下两个导管与需测量容器相连,因此其测量范围就是两个导管中心之间的距离,简称中心距。(如图1所示)
                              2.顶装式因为是从顶部插入容器内部的,因此其测量范围为容器顶部到底部之间需要测量的这段距离。(如图2所示)

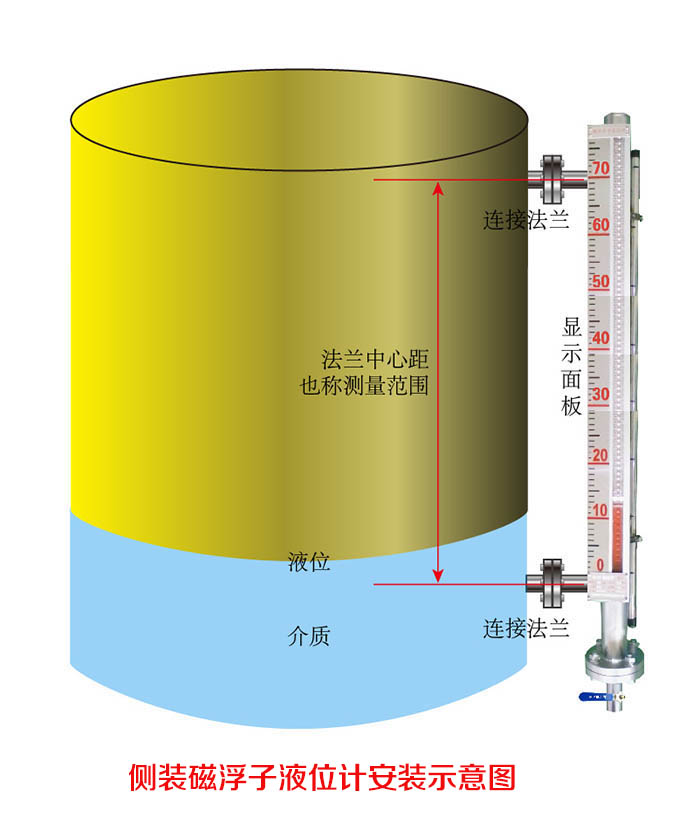

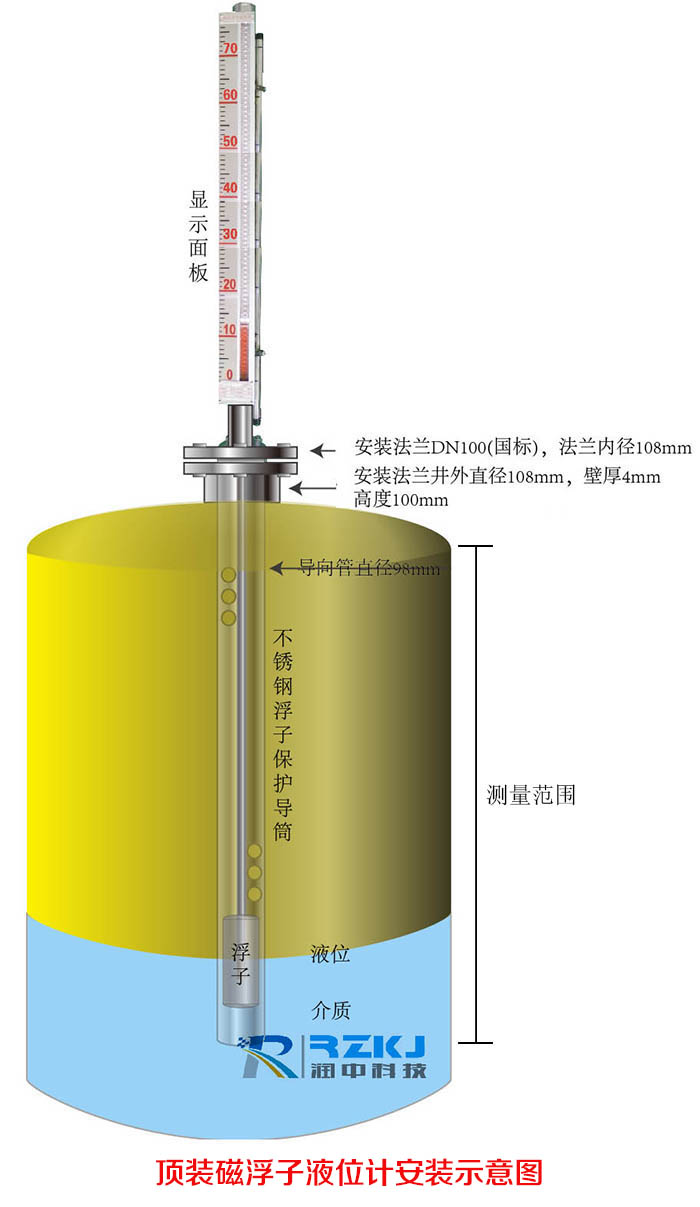

    侧装磁浮子液位计顶装式磁浮子液位计


                                                  安装示意图1                                                                                           安装示意图2


    8、远传输出及报警信号:磁浮子液位计可实现远传4-20mA,485通讯,Modbus协议及开关量信号、报警功能。

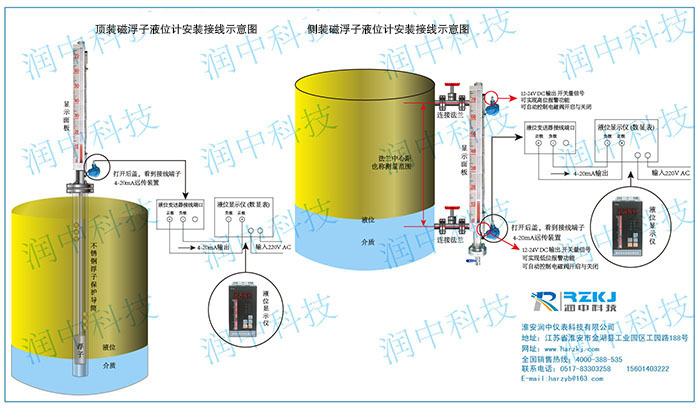

    磁浮子液位计远传安装示意图


    三、润中仪表磁浮子液位计产品选型表

    企标 分隔线 产品代码 主体材质 输出形式 压力等级 工作温度 安装方式 法兰  通径 量程范围 结构形式 介质密度 说明
    RZ 企标
    无定义
    UHZ 磁浮子液位计
    UHZJ 磁浮子界位计
    A 304(304L)
    B 316(316L)
    C PP
    D 不锈钢衬PTFE
    E 其它
    0 无输出
    1 报警开关
    2 4~20mA
    3 报警开关+4~20mA
    4 4~20mA+Hart
    5 报警开关+4~20mA+Hart
    A 常压
    B 1.6MPa
    C 2.5MPa
    D 4.0MPa
    E 6.0MPa
    F 其他
    0 常温
    1 200℃
    2 350℃
    A 侧装
    B 顶装
    C 底装
    DN15 DN15
    DN20 DN20
    依次类推 以此类推
    XXX 按实际填写  单位mm
    A 普通型
    B 夹套型
    C 电伴热性
    D 衬里型
    E 其他
    XXX 按实际填写  单位Kg/m3
    RZ UHZ A 0 A 1 A DN20 1000 A 1000 完整选型

    注:例如“RZ-UHZA0A0ADN20-1000A900 主要参数是:介质密度为0.9-1.0g/cm3、公称压力为常压1.0MPa、量程为1000mm、主体材质为不锈钢304、变送器输出型(无现场表头显示)、连接法兰口径DN20型,侧装式磁浮子液位计。

    (本选型指导由润中仪表科技技术部提供,如您在使用磁浮子液位计仪表的过程中遇到任何问题,都可以致电我司的销售服务热线:0517-86917118  15601403222   13915181149,我们会有人员为您答疑解惑)

    磁浮子液位计选型产品咨询、选型、报价, 咨询电话:0517-86917118,手机: 1560-1403-222
