    电接点双色水位计

    电接点双色水位计
    一、产品概述:

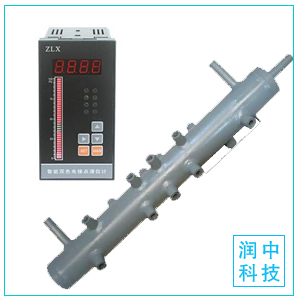

    RZ-UDZ型电接点双色水位计,主要用于各种汽包水位、高、低加热器、除氧器、蒸发器以及连排水箱等水、液位测量,与同类产品相比较具有操作简便、使用寿命长、保险系数高等特点。但不适宜于易爆、易燃和腐蚀性液体的液位测量和控制.本水位计主要由测量筒体、陶瓷电极、汽、水发兰、二次仪表等组成。

    工作原理
    RZ-UDZ型电接点双色水位计利用炉水和蒸汽的导电率差异的特性进行测量,由于液位的变化使部分电极浸入水中,部分电极置于蒸汽中,浸入炉水中的电极对筒体阻抗减小,而置于蒸汽中的电极对筒体的阻抗增大。利用这一特性,可将非电量的水位转化为电量,送给智能二次仪表,从而实现水位的显示、报警、保护、连锁之功能。运用单片机控制,通过硬件看门狗的使用可在单片机程序跑飞时自动复位,保证了仪表工作状态更加安全、可靠。同时采用热工习惯标志的汽红、水绿的双色合成光柱,真实、直观地显示汽、水液位。

    二、RZ-UDZ型电接点双色水位计技术特点:
    1.采用红、绿双色合成光柱显示水位,红色数码管显示水位坐标值,解决了操作人员监视运行状态时眼部易疲劳的状况,具有直观、清晰的视觉效果。
    2.具有内报警(声光提示)外报警(继电器输出)、消音、自检、筛选功能。与老式二次仪表相比较具有操作更加简便、直观,可一次多点设定报警数值。
    3.利用CMOS高输入阻抗的特点,信号输入回路仅有弱小的电流通过电极,可将电极的化学腐蚀减少到最低限度,因此,本二次仪表能够更加明显的延长电极的使用寿命。
    4.通过模糊控制,根据不同水质自动调节电极的电、水阻阀值 ,以适应不同的应用需求。

    三、技术指标:
    工作压力
    ≥2.5Mpa≤32Mpa
    筒体规格
    Φ89×12;Φ108×15
    连通管规格
    Φ38×5
    排污管规格
    Φ28×4 20G
    电极安装形式
    分压入、旋入式两种
    二次仪表技术参数
    环境温度
    -10℃~+45℃
    相对湿度
    〈80%无凝结
    电   源
    220VAC±10%, 50Hz电流〈1A
    功   耗
    〈10VA
    安装方式
    竖式盘装
    外形尺寸
    280*80*160(mm) (长*宽*高)
    仪表盘开口尺寸
    152*76(mm)

    电接点双色水位计产品咨询、选型、报价, 免费咨询电话:4000-388-535, 移动电话:13915181149
