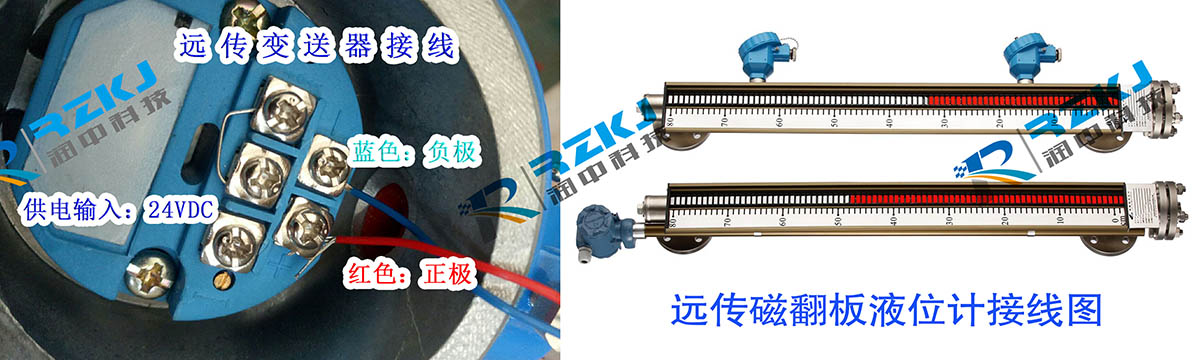

磁翻板液位计接线图及24v电源、4-20mA远传信号接线方法说明

        磁翻板液位计是一种在罐区普遍在使用的液位仪表，不仅可以就地现场显示，也可通过4-20mA远传信号输出，一般是两线制。本文可以介绍一个接法，磁翻板液位计正极接仪表24V输出端，磁翻板液位计负极接仪表4~20MA输入端的正极，然后仪表的4~20MA输入端的负极与仪表的24V输出端的负极短接起来。以上接法可以利用仪表的24V输出做液位计电源。如果是四线制，那就好办了，液位计的电源正负极接供电电源正负极。4~20MA正负极分别接仪表的4~20MA输入端的正负极.

       如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应液位计的正负端子，输出端正负对应仪表的正负。
磁翻板液位计接线注意事项
鉴于磁翻板液位计接线出错，轻则导致测量不准，重则造成仪表损坏，所以在对磁翻板液位计进行接线操作时，一定要注意以下几点：
1、在配线时应避开大容量的变压器、电动机或干扰源；
2、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；
3、根据需要连接接地端子；
4、拧紧接线盒的接线端盖；
5、对于防爆型仪表，为确保防爆性能，必须按有关规定配线；
带远传磁翻板液位计有很多种材质，使用于不同测量介质；而且数显表还可以报警，远传接线有 两线制  ，三线制  ，四线制



　一、磁翻板液位计的接线方法
　　磁翻板液位计一般是两线制，4~20MA信号。其中一种接线方法为：磁翻板液位计正极接仪表24V输出端，磁翻板液位计负极接仪表4~20MA输入端的正极，然后仪表的4~20MA输入端的负极与仪表的24V输出端的负极短接起来。以上接法可以利用仪表的24V输出做磁翻板液位计电源。
　　如果是磁翻板液位计采用的是四线制，则磁翻板液位计的电源正负极接供电电源正负极。4~20MA正负极分别接仪表的4~20MA输入端的正负极。如果用安全栅的话，24伏接安全栅电源（24V供电的）输入端正负对应磁翻板液位计的正负端子，电源输出端正负对应仪表的正负。

　　二、磁翻板液位计接线注意事项
　　鉴于磁翻板液位计接线出错，轻则导致测量不准，重则造成仪表损坏，所以在对磁翻板液位计进行接线操作时，一定要注意以下几点：
　　1、在配线时应避开大容量的变压器、电动机或干扰源；
　　2、拧下接线盒的接线端盖，将电缆穿过电缆接头，连接到24VDC两端；
　　3、根据需要连接接地端子；
　　4、拧紧接线盒的接线端盖；
　　5、对于防爆型仪表，为确保防爆性能，必须按有关规定配线；
