    磁浮球液位计

    磁浮球液位计



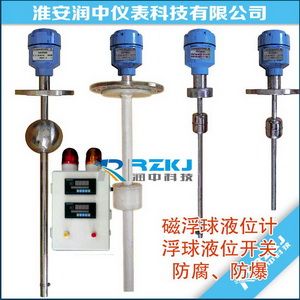

    RZ-UQZ磁浮球液位计由磁浮球、传感器、变送器三部分组成。当磁浮球随液位变化,沿导管而上下浮动,浮球内的磁钢吸合传感器内相应位置上的干簧管,使传感器的总电阻(或电压)发生变化,再由变送器将变化后的电阻(或电压)信号转换成4~20mA的电流信号输出。并可在显示仪上设定上、下限报警,实现对液位的位式控制。

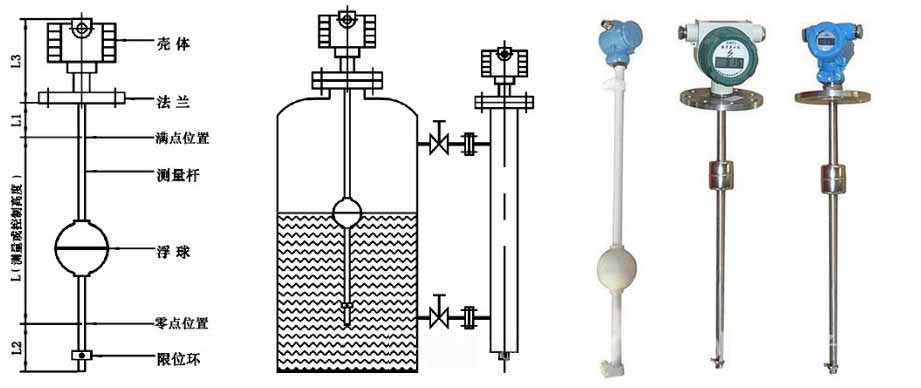

    RZ--UQZ磁浮球液位计结构原理:
       由液位传感器和智能HART板(电流转换器)两部分组成,浮球与液位同步变化,控制干簧管吸合断开,从而使传感器内电阻成线性变化,再由转换器将电阻的变化转换成4~20mA标准电流信号并叠加HART数字信号输出。

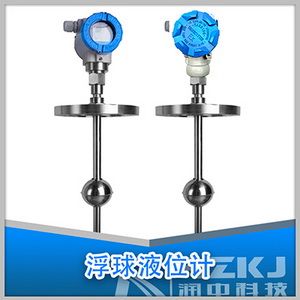

    浮球液位计

    RZ--UQZ磁浮球液位计特点:
    1、 智能电子部件由一块主机板和一块液晶屏组成;
    2、  可就地按键调整程和零点;
    3、  可用HART通讯手操器或微机与本智能仪表进行双面通讯而不中断输出信号,适合防爆或不方便拆装仪表场所对仪表的测量、过程参数、设备组态、校准、诊断信息通过HART协议访问或改;
    4、  在采用HART协议的分散控制系统中同主机进行双向通讯;
    5、  带有EEPROM,不因断电丢失数据。

    RZ- -UQZ磁浮球液位计参数:
         测量范围:0~3500mm
         供电电压:12~36V  DC
         输出信号:两线制4~20mA.DC叠加数字信号,由
                 用户选择开方或线性输出;
         负载电阻:250Ω
         测量精度:±10mm
         环境温度:-40~80℃
        工作温度:-20~120℃
        公称压力:≤1.6MPa
         法兰标准:A:JB/T82.1-94(平面法兰)
                  DN100   PN1.6 球φ90
                      B:JB/T82.1-94(平面法兰)
                  DN80  PN0.6 球φ76
          介质密度:≥0.65g/cm­3
          介质粘度:≤0.015PaS
          接液材质:不锈钢
            防护等级:IP65

    RZ--UQZ磁浮球液位计产品选型表:

    型 号

    规 格

    表 示 内 容

    RZ-UQZ



    磁浮球液位变送器



    01





    顶置式

    02





    侧侧式

    03





    侧底式

    04





    支架式



    H



    测量范围H





    *

    引颈长度(选01型时请注明)

    RZ-UQZ

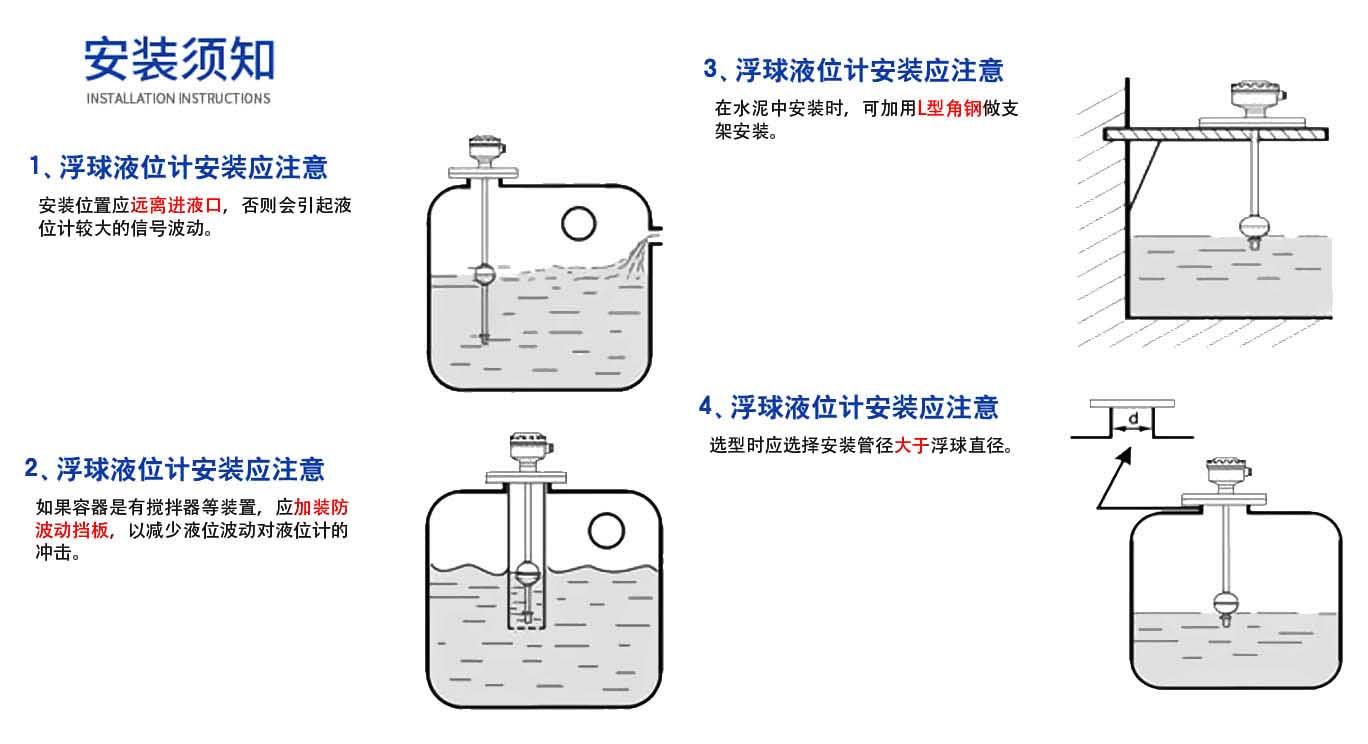

    RZ--UQZ磁浮球液位计计分以下四种安装方式:
    A:顶置安装    B:侧侧安装   C:侧底安装  D:支架安装
    (订货时请用户注明安装形式和引颈长度L值。)

    对于敞口或非金属容器,可以采用支架安装方式。具体形式见图3。
    磁浮球液位计安装

    RZ--UQZ磁浮球液位计接线方式:(见图4)

    RZ--UQZ磁浮球液位计操作说明:
    1、按键操作
    调零键[Z]、调整键[S]、功能键[M]
    操作内容
    操作方法
    备注
    按键开锁
    同时按下[Z]和[S]键5秒钟以上,便可开锁(LCD屏幕显示:OPEN)。

    PV值清零
    (即零位调整)
    将浮球直接置于零位上,按键开锁后,再同时按下[Z]、[S]键2秒钟以上,便可将当前PV值设置为0,(LCD屏幕显示:PV=0) 如果当前PV值与0值的偏差超出50%FS,PV值清零无效,(LCD屏幕显示:PVER)
    4mA点有源迁移
    按键调零:将浮球置于零位,按下[Z]键2秒钟,变送器将输出4mA电流,完成调零操作。(LCD屏幕显示:LSET)

    20mA点有源迁移
    按键调满:将浮球置于满位,按下[S]键2秒钟,变送器输出20mA电流,完成调满操作。(LCD屏幕显示:HSET)

    变送器数据恢复
    先按下[Z]键,再接通电源,继续按住[Z] 5秒钟以上,如果LCD屏幕显示OK,则说明已将变送器数据恢复到出厂时状态,松开按键便可,若LCD显示FAIL,则说明示未对变送器进行过数据备份,无法将变送器数据恢复到出厂时状态。
    如果2分钟之内没有任何按键按下,变送器按键自动锁住,若要操作,需重新开锁。以上操作,使用调零键【Z】、调满键【S】即可实现,两按键变送器主板按键操作说明同上。不带表头显示外接电流表也可实现调整。
    2、测量参数设置
       测量参数设置时,连续按下功能键【M】将依次显示ZERO、SPRN、DPMP、DISP、FIX C 后按功能键确认并退出设置状态恢复显示状态。
     显示内容
    设置内容
    操作方法
    0.888
    ZEPO CM
    设置4mA点量程
    按[Z]键选择修改的数字或小数点 按[S]键调整数值或小数点位置
    100.00
    SPRN CM
    设置20mA点量程
    同上
    同上
    2.000
    DPMP S
    设置阻尼时间
    同上
    同上
    12.008
    DISP mA
    设置显示模式
    按[S]键选择显示模式(显示液位、电流、百分比)
    3.6
    FIX C CM
    固定电流输出
    输出屏幕显示的电流值(3.6、4、8、12、16、20、22.8mA)
