    LNG天然气储罐安全监控报警仪

    LNG天然气储罐安全监控报警仪

    LNG气化站仪表自动化控制系统的开发要点




    LNG天然气储罐安全监控现场仪表的检测点设计

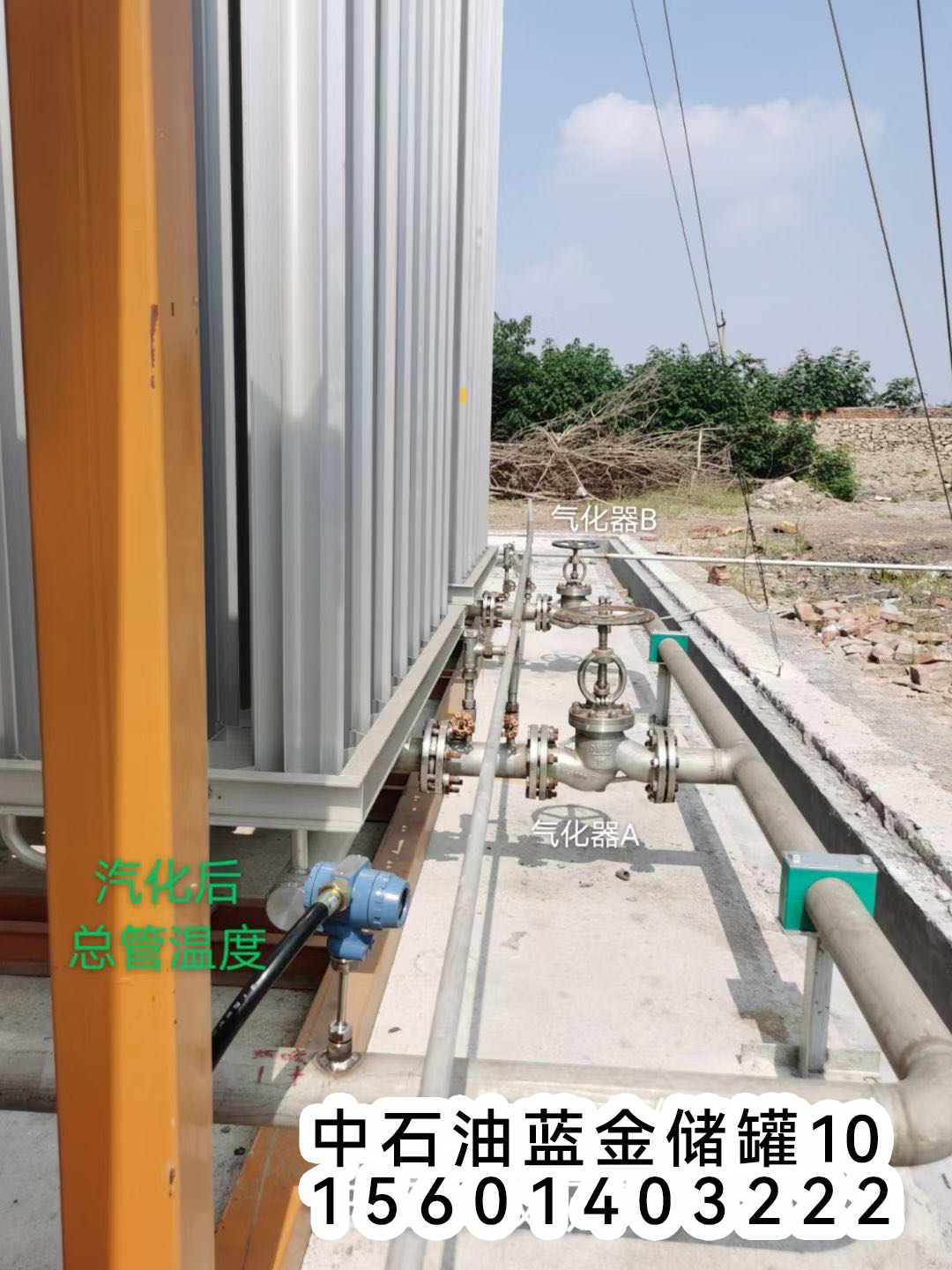

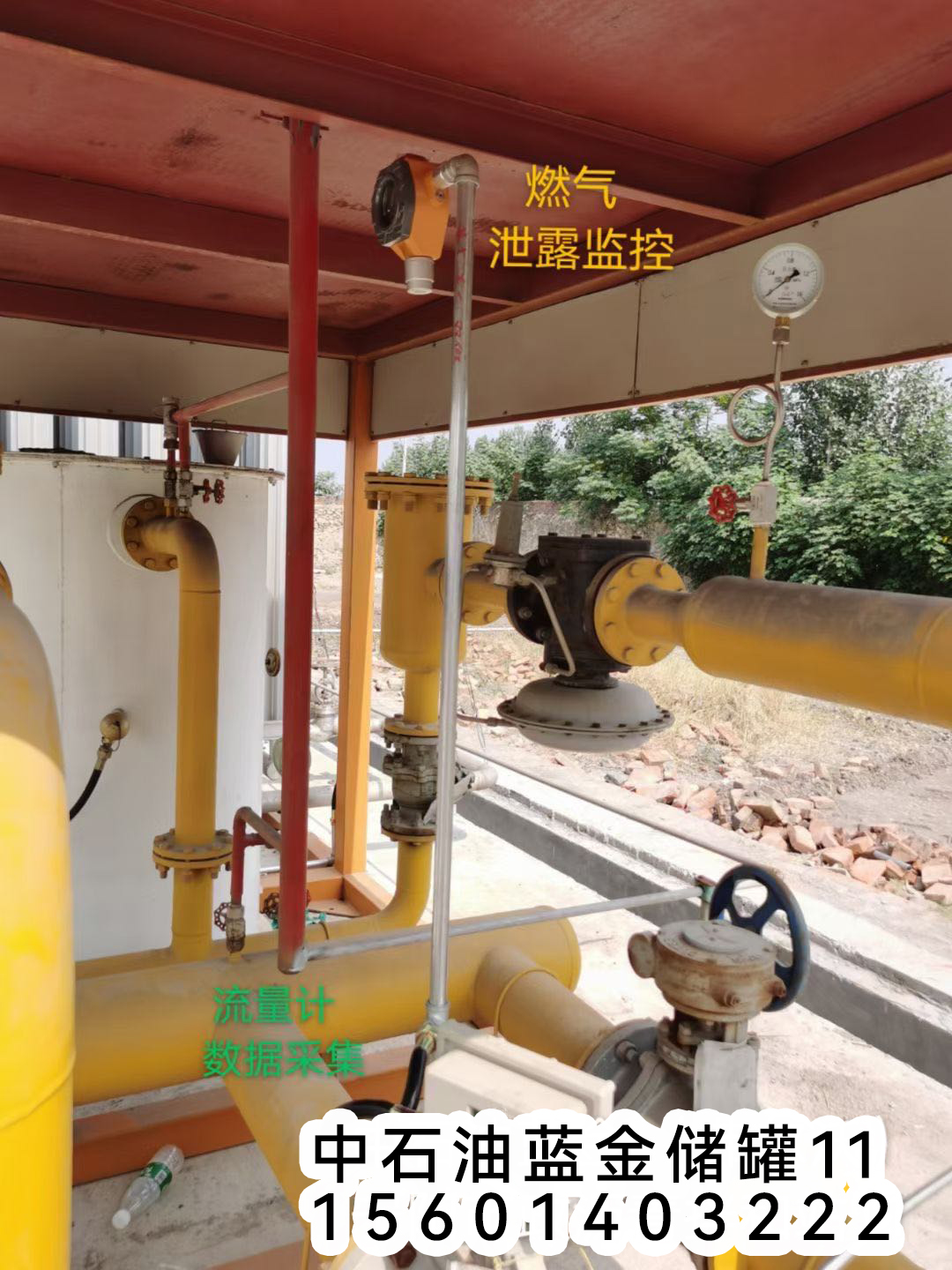

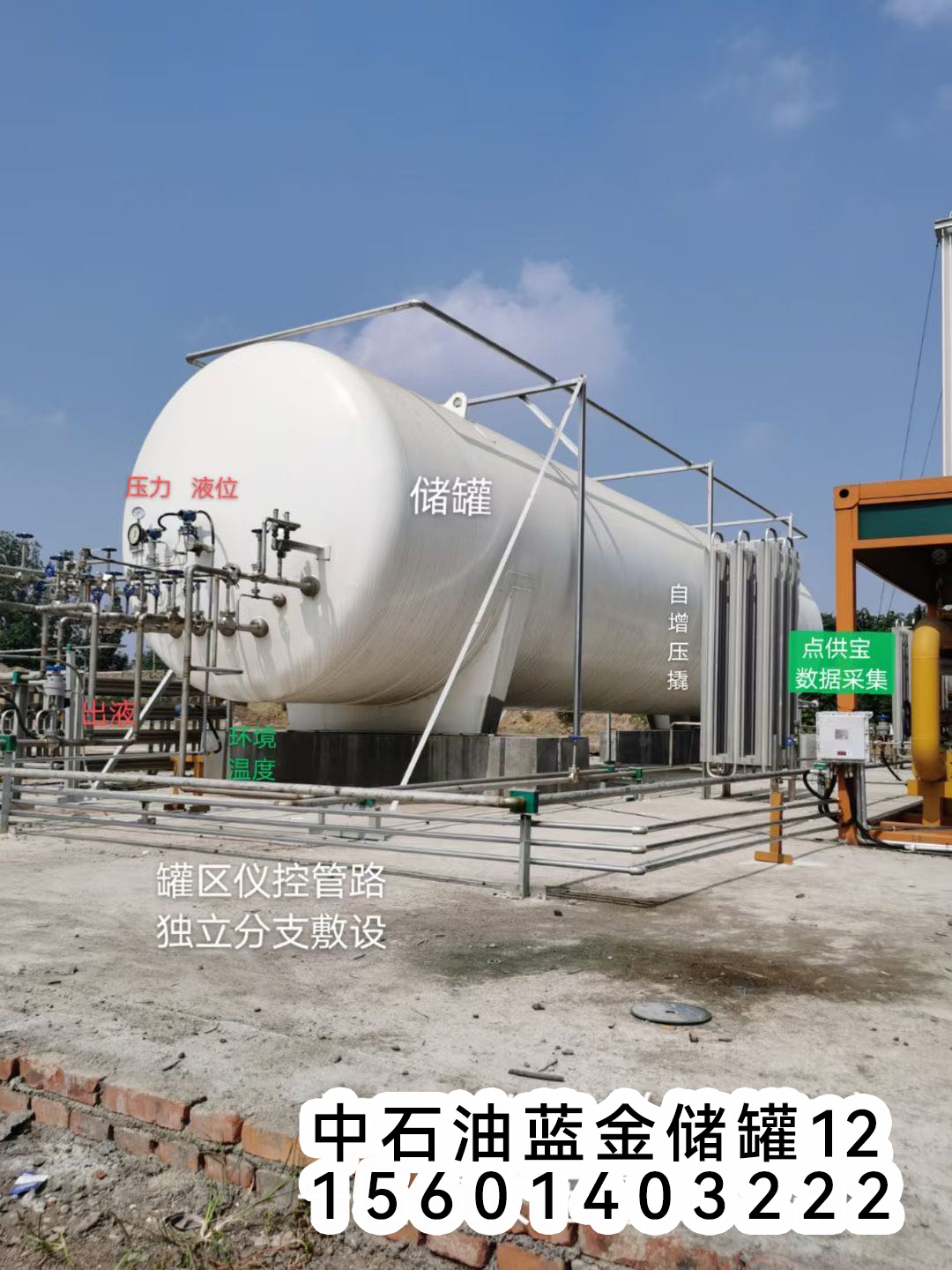

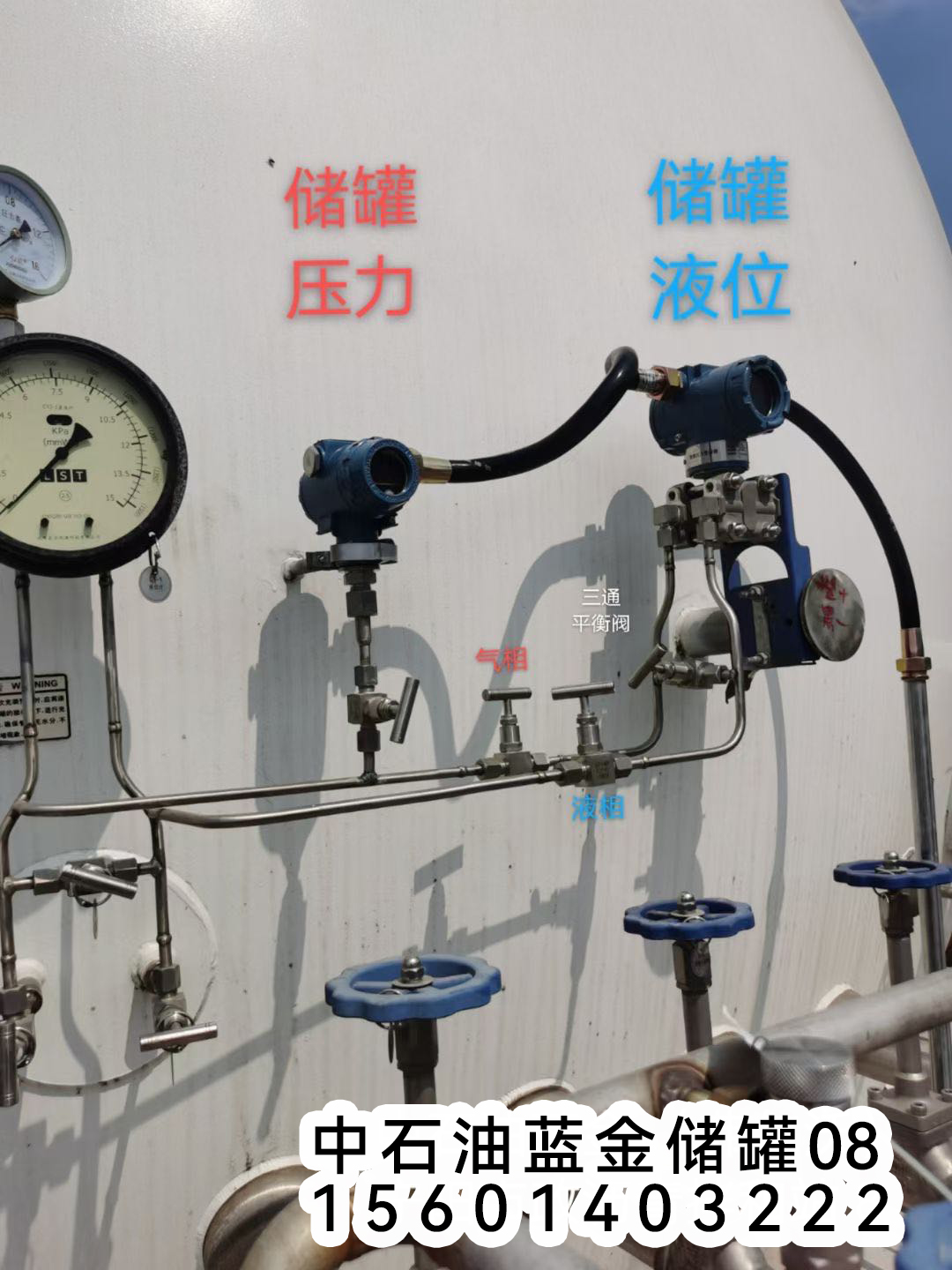

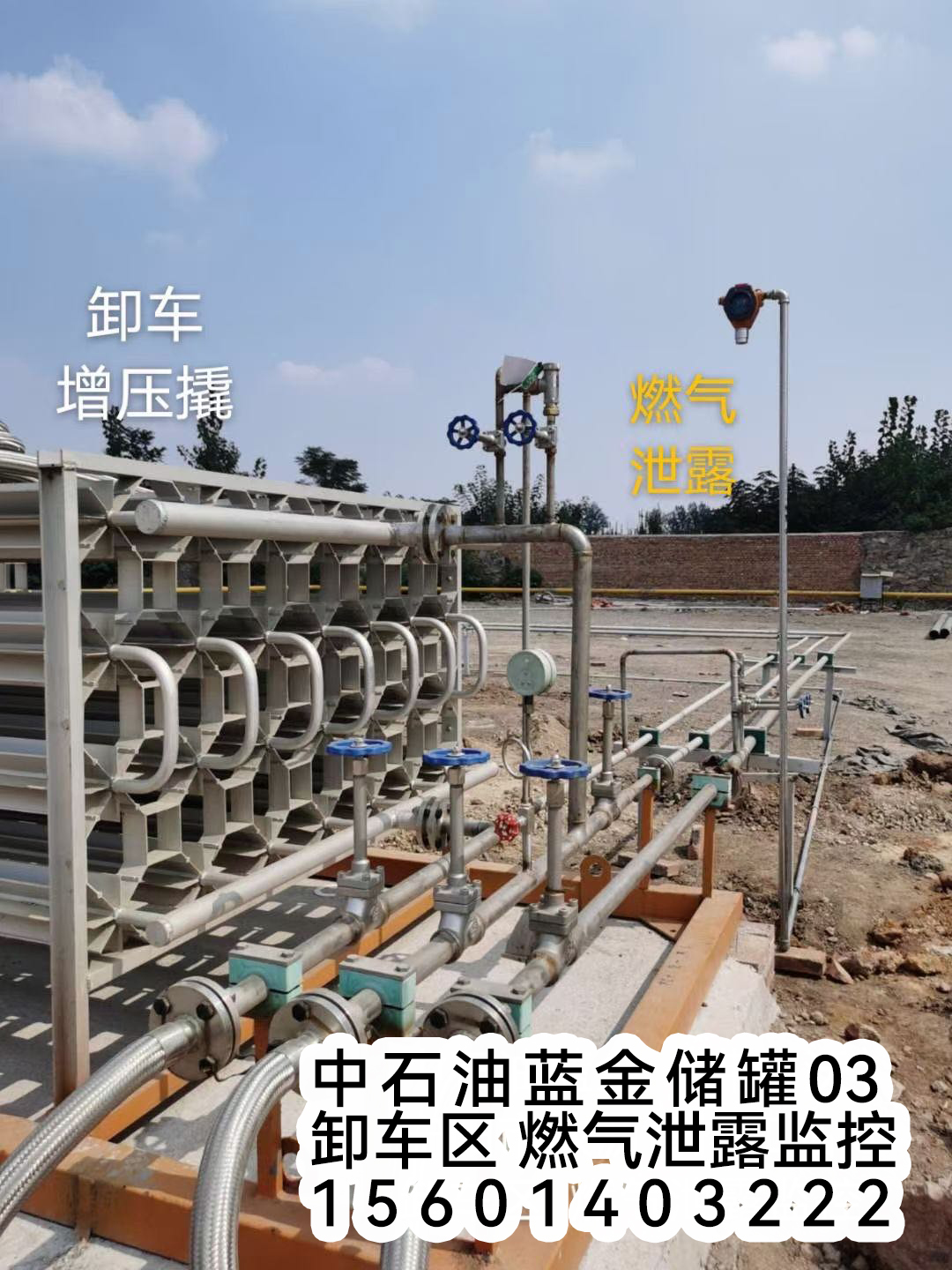

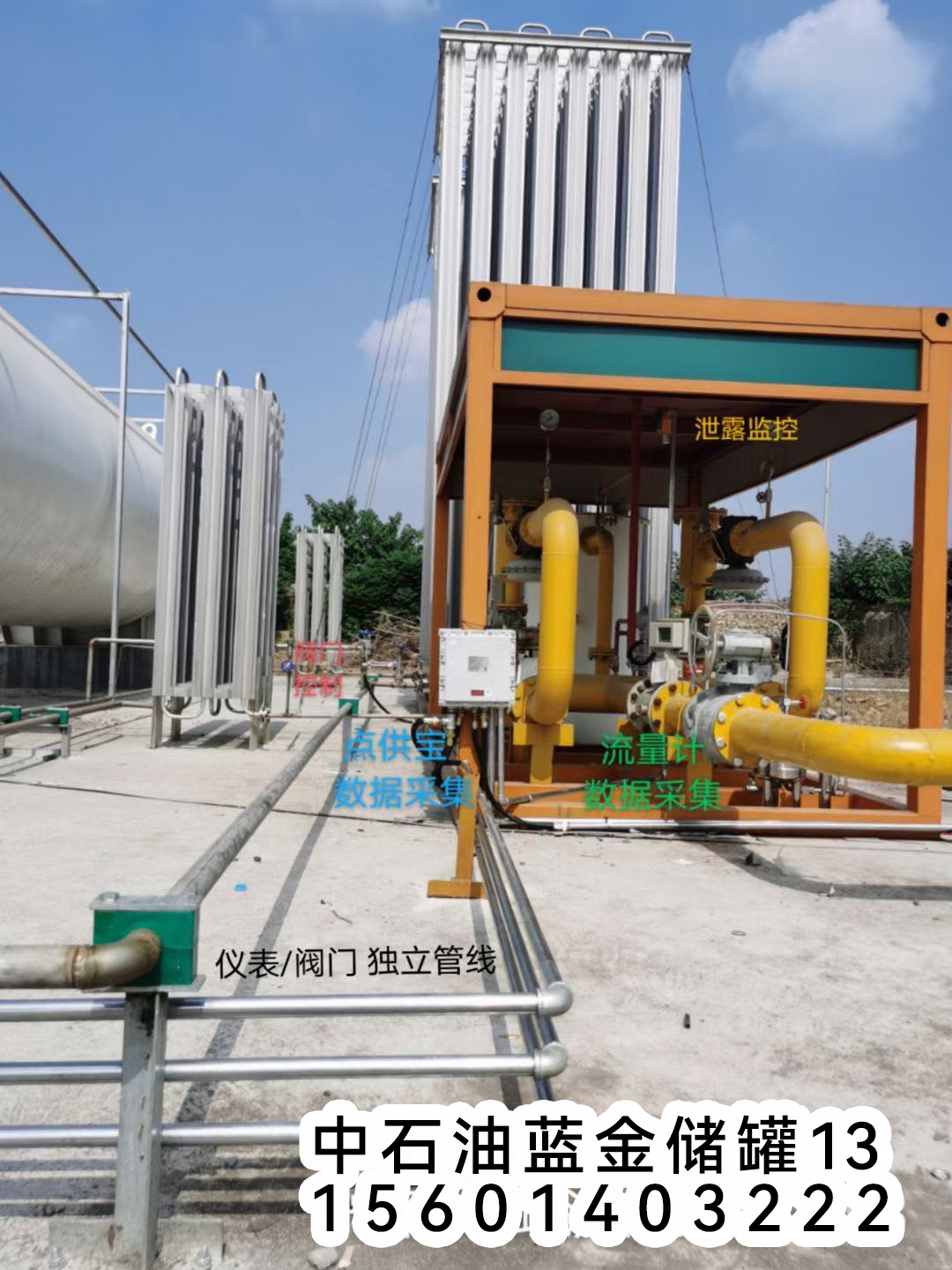

    1)检测设计。这里主要检测的:一是检测LNG储罐的液位、压力、还有储罐经过增压器之后的压力;二是检测气化器出口的温度和压力;三是检测出站是的加臭和计量;四是检测天然气有否泄漏。

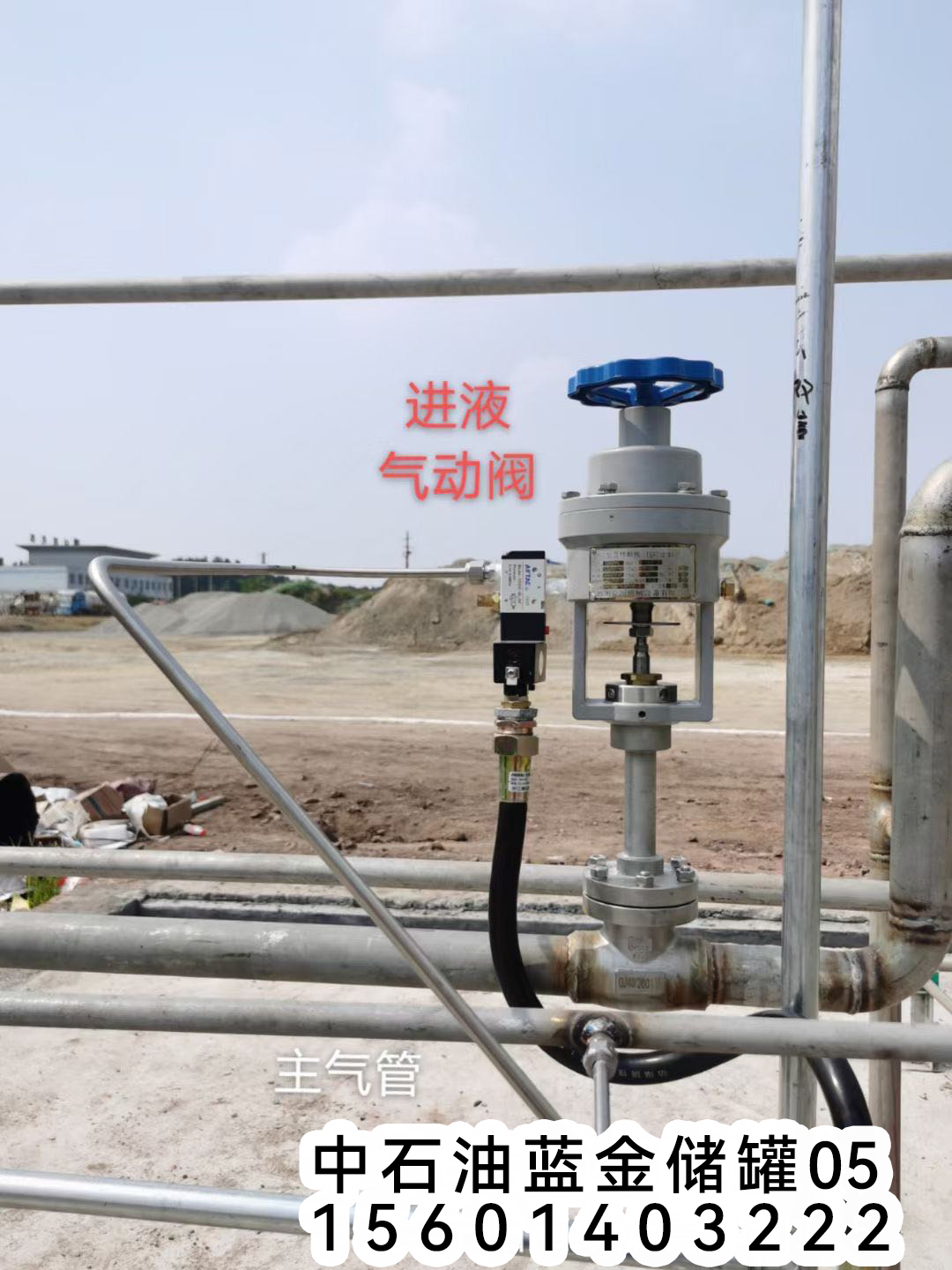

    2)控制设计。一是使用PLC编程,达到控制储罐控制阀的启停的目的,并且还能通过报警是工作人员对相关的参数进行检查,看是否正常。二是如果发生天然气的泄漏,能自动报警,并视情况切断相应的阀门。三是将紧急停车状态和消防水泵的启动进行联动,同样视现场的情况而定来决定喷淋阀门的开关。四是安装人工切断按钮,在遇到突发情况的时候,还可以通过人工控制来切断,以达到事故的避免。

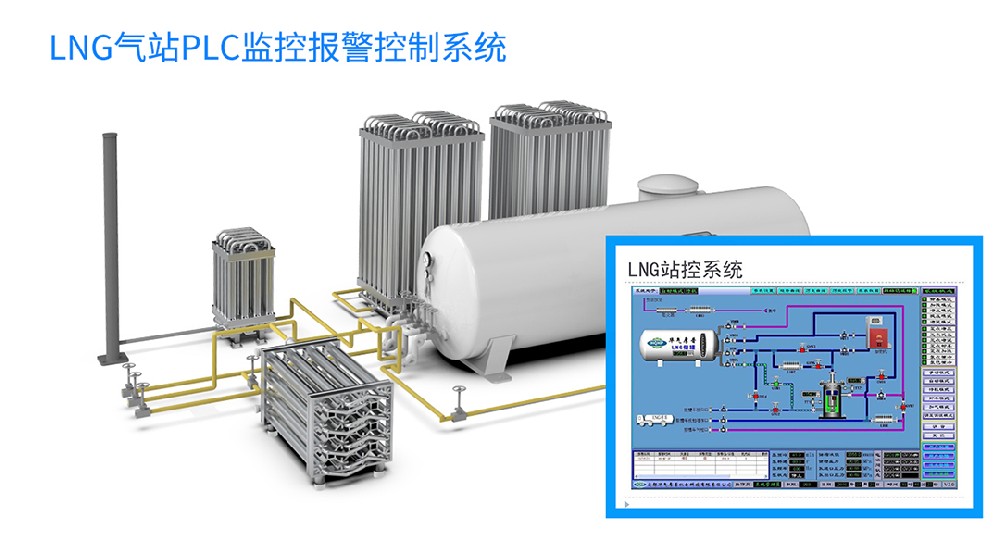

     LNG天然气储罐安全监控PLC控制系统功能的设计

    LNG天然气储罐安全监控PLC控制系统功能的设计包括:一是收集和处理现场工艺变量的数据;二是将参数、运行的状态、历史趋势都实时的显示出来;三是设计一个窗口,可以进行人机对话;四是显示报警情况表;五是存储和处理数据;六是设计出自恢复和自诊断的功能;七是联锁保护和逻辑控制;八是生产报表和报告的打印;九是监控各类设备,对系统出现的故障进行监视和诊断;十是将收集和处理的数据,根据需要提供给控制中心。


    LNG天然气储罐安全监控报警系统设计

    1)火灾报警。在气化站的各处都安装上监控探头,通过这些监控探头形成一个完整的监视网络,对全站进行监控,任何地点发生火灾都能够**时间被监测到,并通过报警系统进行提醒报警。

    2)视频和红外报警。视频监控系统主要是由摄像机、解码器、闭路电视接受软件等构成的。设在监控室内,对全站进行实时的监控和管理。在红外报警系统中,它的发射和接受装置设在气化站的四周,当发现有危险的因素存在时,就会立刻报警,并联锁附近的摄像头扫描。

    3)广播报警。在发生危险时,设在气化站监控室内的广播系统就会全站播报,然后通知站内的相关人员对情况进行处理或者撤离现场,保证人员的安全。

    4ESD系统当气化站内出现紧急事故的时候,ESD系统就产生作用了,它可以及时的切断气化站内的总仪表的供气电源,还有站内的各处的气动阀们,从而达到保证设备安全的目的。


    LNG天然气储罐安全监控监控数据处理

    1)采集数据。将现场控制点采集来的数字和数据,进行集中和译码。

    2)处理模拟量值的变化。在每个阀区都有事先判定和设定好的限值,在接受和处理的过程中,当发现某个阀区的模拟量值超过这个限值的时候,就会发出报警。

    3)实时的数据库。实时数据库的作用主要是用来存储采集到的实时数据,通过这些数据就可以知道LNG气化站的工艺和控制的质量,然后可以根据此制作相应的生产表。

    4)历史数据库。历史数据库主要是用于储存实时数据库中的键盘数据,然后从历史文件中检索出数据,这样就可以计算各类值的大小了,从而建立相应的方程式了。
