     产品编号:RZ-RSL

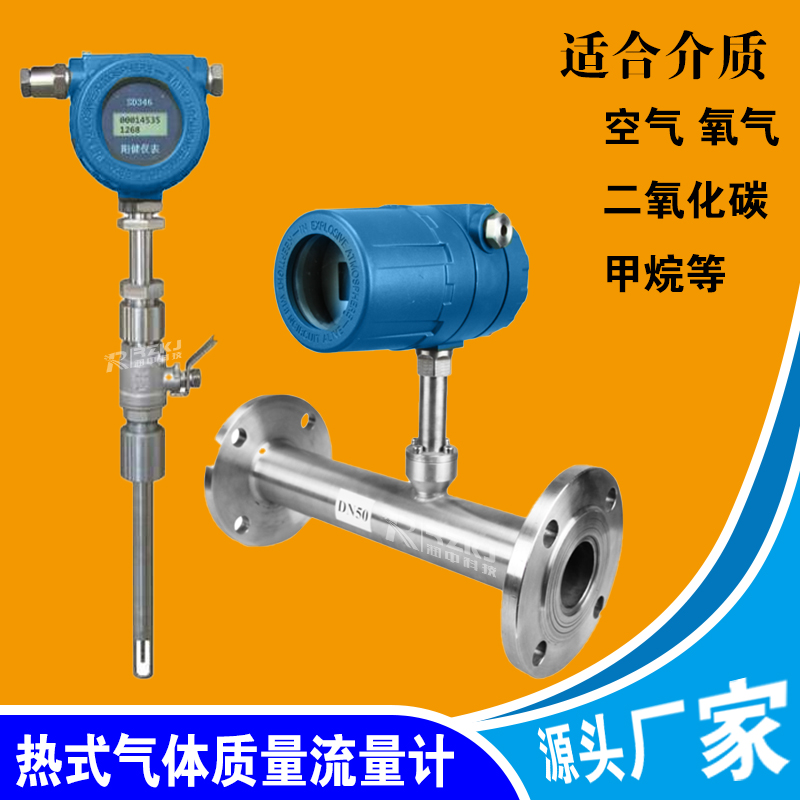

    产品名称:RZ-RSL热式气体质量流量计
    产品类别:热式气体质量流量计



      RZ-RSL系列热式气体质量流量计是利用热传导原理测量流体流量的仪表,该仪表采用恒温差法对气体质量流量进行准确测量。热式气体质量流量计具有体积小,数字化程度高,安装方便,测量准确等优点。
    一、产品的技术优势:
    1、专有流量数据模型算法;模糊理论控制温度、湿度算法;
    2、高性能智能微处理器及模数、数模转换芯片;
    3、宽量程比1000:1;大口径,低流速,压损可忽略;
    4、直接测量质量流量,无须温压补偿;
    5、低流速测量非常灵敏;
    6、设计、选型方便,安装、使用简便;
    7、适合各类单一或混合气体流量测量。
    二、产品特点:
    1、采用稳定性极高的技术铂RTD传感器
    2、采用享有专有技术”平衡结构封装”,介质温度自补偿
    3、专有算法,可实现高线性、高重复性、高精度
    4、量程比宽1000:1,可据用户要求可拓展
    5、可实现大管径小流量测量,小流量可测低至零,分辨率0.001m/s
    6、无可动部件、振动影响可忽略
    7、直管段要求不高1-2D
    8、与介质的温度、压力无关
    9、专有高温算法,介质温度可达+510℃,
    10、采用高湿算法,实现高精度测量
    11、对流量信号键入12点动态修正,内置10点修正
    12、在线动态校正电流/电压输出
    13、对粉尘等小颗粒不敏感
    14、在线不断流装卸,维护方便
    三、应用场合:
    1、公用工程---电﹑气﹑ 水处理的监控
    管道的气体;通用系统;沼气;煤气;天然气;液化气;锅炉预热空气
    2、石油与天然气工业
    能量交换;填井气回收; 燃气计量;气体质量分析;泄漏气测试;天然气测量;火炬气的监控
    3、电力行业
    燃料系统中气体分配过程中的气体测量;锅炉及辅助系统中各种气体的测量;燃气炉中气体测量;氢气测量;电厂高炉的一次风、二次风的测量
    4、化学行业
    烟气循环监测;采样系统中气体流量计量;引风机的气体流量计量;化肥厂氨气测量 ;电池工厂各种气体流量测量
    5、冶金行业
    钢铁厂加气测量;炼铁厂高炉煤气的测量;焦化厂焦炉煤气的测量;轧钢厂加热炉燃气(高炉煤气、焦化煤气、天然气等)的测量控制;热处理淬火炉等的氢、氧、氮等气体的控制
    6、纸浆与造纸行业
    废水处理系统中气体的测量;烟道流量监控;锅炉回收二次/三次空气;锅炉的燃气和空气送风测量
    7、食品及医药行业
    加工操作中新鲜空气的加入;啤酒厂中的二氧化碳处理;瓶子消毒器中的热空气的流量;热氧化过程中气体流量测量;通风系统;锅炉进气﹑废气﹑过程控制
    8、环保
    沼气利用过程中的气体测量;氯气处理过程中氯气气体测量;污水处理过程中曝气池的气体测量;烟筒烟道排气监测SO2和NOX的排量
    9、其他行业
    工厂压缩空气测量;煤粉燃烧过程粉/气配比控制燃料;水泥工业竖式磨粉机排放热气流量控制
    四、性能指标:
    1、测量范围:0.5—100Nm/s (20℃,101.33KPa)
    2、准确度: ±1%的读数 ±0.5%满量程
    3、量程比:通常100:1(取决于标定流量的范围)
    4、管径范围: 15mm~6000mm
    5、应用范围: 适合各类单一或混合气体。含尘、含沙、含湿气、各种腐蚀性气体
    6、环境温度范围: -40℃~+85℃(无显示); -30℃~+70℃(有显示); 湿度小于90%RH
    7、介质温度范围: -40℃~+100℃;-40℃~+200℃; -40℃~+450℃;-40℃~+510℃
    8、传感器直径:ф3、ф2.5
    9、插入式传感器探杆直径:ф19(标准)、ф16、ф12
    10、传感器材质:316不锈钢、哈氏合金、钛
    11、探杆材质(保护套): 316不锈钢(标准)、哈氏合金
    12、双向测量介质流量
    13、模拟量输出:流量:4-20mADC, 温度:4-20mADC, 大负载:1000Ω
    14、累积脉冲量输出
    15、键入12段非线性修正,内置10段非线性修正
    16、通讯:串口输出RS232/RS485
    17、供电电源:24VDC/600mA;220VAC/2W;110VAC/3W
    18、报警:1-2路继电器输出、5A/220V、5A/30VDC、键入设定??
    19、大屏幕LCD显示:七位瞬时流量,八位累积流量
    20、过程压力:1.6Mpa(大20MPa)

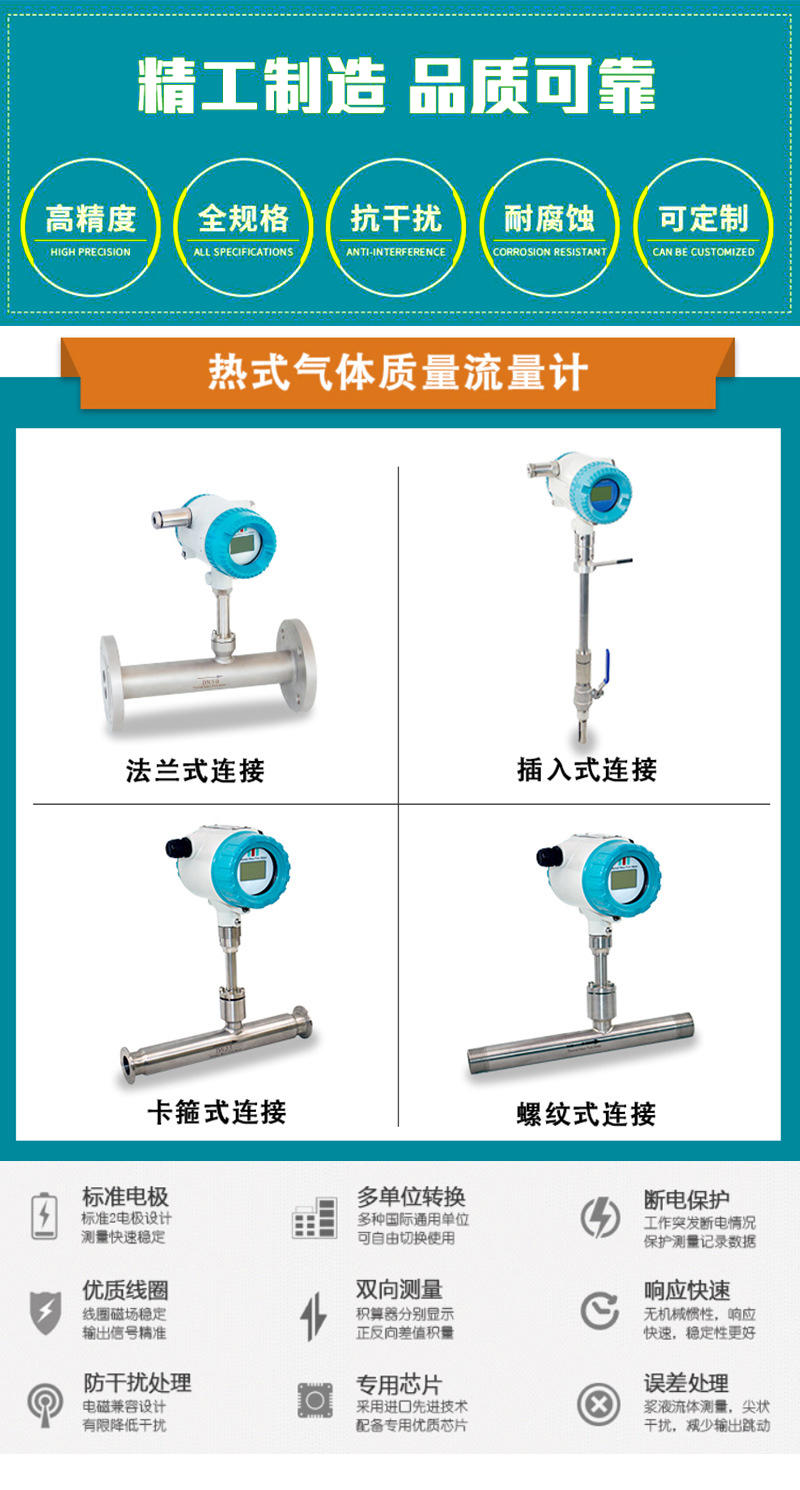

    21、安装工艺形式:插入式(卡套、卡套+球阀、法兰连接)适用于DN80以上的管道安装,管道式(法兰、螺纹连接)适用于DN15以上的管道安装。
    22、防爆等级:本安型(iaⅡCT5)、隔爆型(ExdⅡCT4)
    23、防护等级:IP65

    热式气体质量流量计
    五、传感器参数:
    管段传感器数据表 (螺纹连接)

    内径
    (mm)DN

    重量
    (Kg)

    安装长度
    (mm)L

    连接螺纹

    额定压力
    (MPa)

    带连接件

    不带连接件

    20

    4.5

    280

    R3/4″

    G1″

    1.6MPa

    25

    4.7

    280

    R1″

    G11/4″

    40

    5.0

    280

    R11/2″

    G2″

    注:DN<20mm时,传感器尺寸请咨询我公司
    管段传感器尺寸表(法兰连接)

    内径
    (mm)DN

    重量
    (Kg)

    安装长度
    (mm)L

    法兰尺寸(mm)

    额定压力
    (MPa)

    D

    D0

    N×A

    20

    6.2

    280

    105

    75

    4×14

    1.0

    25

    6.6

    280

    115

    85

    4×14

    32

    7.2

    280

    140

    100

    4×18

    40

    8.2

    280

    150

    110

    4×18

    50

    9.6

    280

    165

    125

    4×18

    65

    10.8

    280

    185

    145

    4×18

    80

    13.1

    280

    200

    160

    8×18

    100

    16.5

    280

    220

    180

    8×18

    125

    19.6

    290

    250

    210

    8×18

    150

    29.8

    310

    285

    240

    8×22

    200

    40

    340

    340

    295

    8×22

    250

    56

    370

    395

    350

    12×22

    300

    66

    410

    455

    400

    12×22

    350

    70

    440

    505

    460

    16×22

    400

    75

    480

    565

    515

    16×26

    450

    90

    510

    615

    565

    20×26

    500

    105

    550

    670

    620

    20×26

    600

    162

    620

    780

    725

    20×30

    700

    180

    690

    860

    810

    24×26

    0.6

    800

    240

    750

    975

    920

    24×30

    1000

    390

    890

    1175

    1120

    28×30

    1200

    650

    1030

    1405

    1340

    32×33

    1400

    850

    1160

    1630

    1560

    36×36

    1600

    1150

    1290

    1830

    1760

    40×36

    1800

    1500

    1430

    2045

    1970

    44×39

    2000

    1890

    1560

    2265

    2180

    48×42

    注: 表中只给出了1.0Mpa的额定压力,高于1.0Mpa时请咨询我公司
    六、产品选型:
    RZ-RSL

    热式气体质量流量计

    公程通径

    -XX

    100表示DN100



    安装形式

    G

    管道式

    C

    插入式

    1

    螺纹连接

    2

    法兰连接



    公称压力

    A

    0~0.6MPA

    B

    0~1.0MPA

    C

    0~1.6MPA

    D

    0~2.5MPA

    E

    0~4.0MPA

    F

    0~6.4MPA

    G

    0~10MPA

    H

    0~16MPA



    工艺条件

    0

    普通

    1

    防腐

    2

    防爆

    3

    高温



    输入信号

    A

    无输出

    B

    4~20MA

    C

    RS485 MODBUS

    供电电源

    1

    220V AC

    2

    24V DC
