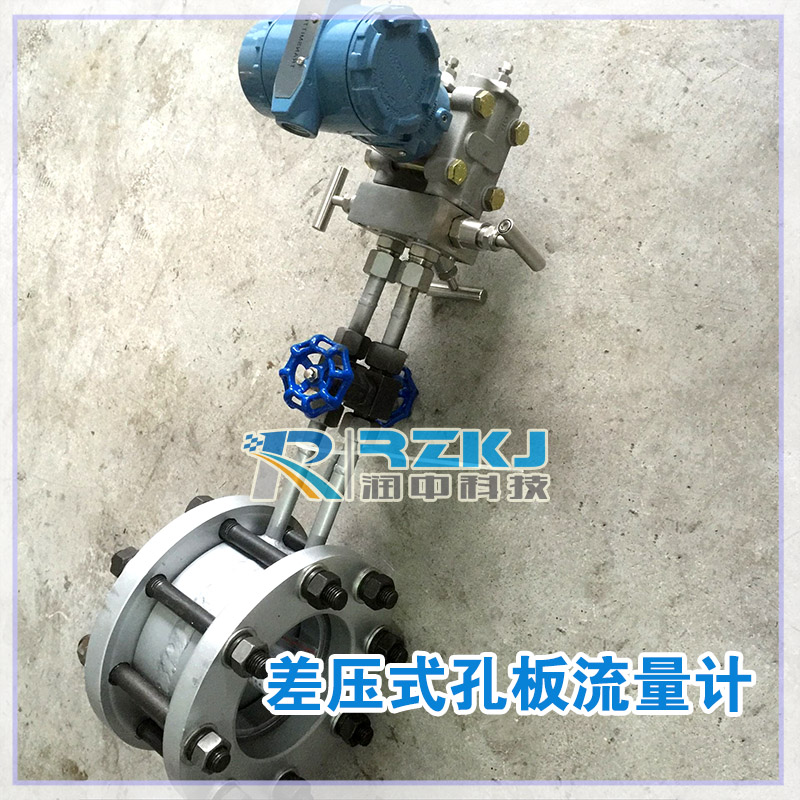

差压式孔板流量计

差压式孔板流量计是大多数情况下不同于传统的节流装置，它具备新一代差压稳定系统，能够在差压变化的情况下保证0.05%的精度去测量流量，这也是差压式孔板流量计畅销市场的主要原因。差压式孔板流量计都是比较复杂的。流量计的结构也较为复杂，需要配套差压变送器、三阀组、表弯、多孔法兰焊接等，每一项部件的优劣与配合程度都会影响到终的测量精度和稳定性。。

仪表概述：
   差压式孔板流量计具有结构简单,维修方便,性能稳定,使用可靠等特点。孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用>;2.成熟标准ISO5167<成熟标准组织规定的各种节流装置>3.化工部标准GJ516-87-HK06。

原理及结构：
   充满管道的流体，当它们流经管道内的流量孔板时，流速将在流量孔板的节流处形成局部收缩，从而使流速加快，静压力降低，于是在标准孔板前后便产生了压力降或叫压差，介质流动的流量愈大，在流量孔板前后产生的压差也就愈大，所以可通过测量压差来测量流体流量的大小。这种测量方法是以流动连续性方程（质量守恒定律）和伯努利方程式（能量守恒定律）的原理为基础的。

差压式孔板流量计适用范围：
1、公称直径： 15 mm ≤DN≤1200mm ；
2、公称压力：PN≤10MPa；
3、工作温度：－50℃≤t≤550℃；
4、量程比：1:10， 1:15 ；
5、 精度：0.5级，1级。

差压式孔板流量计技术指标：
1、高精度：±0.075%；
2、高稳定性：优于0.1%FS/年；
3、高静压：40MPa；
4、连续工作5年不需调校；
5、可忽略温度、静压影响；
6、抗高过压。

差压式孔板流量计特点：
1、采用进口单晶硅智能差压传感器；
2、高精度，完善的自诊断功能；
3、智能孔板流量计其量程可自编程调整；
4、可同时显示累计流量、瞬时流量、压力、温度；
5、具有在线、动态全补偿功能外，智能孔板流量计还具有自诊断、自行设定量程；
6、配有多种通讯接口；
7、稳定性高；
8、量程范围宽、大于10：1。

安装注意事项：
1、可水平、垂直或倾斜安装，应保证管内充满液体；
2、节流装置前，后直管段应是直的，无肉眼可见弯曲，同时应是“圆的”，内壁应洁净，无凹坑与沉淀物；
3、直管段长度要求及节流装置安装应符合GB/T26224—93有关规定；
4、引压管路安装应符合标准规定的规范。
