    输送管道内壁的粗糙度不符合要求时对孔板流量计的影响

    发表时间:2016-05-11   点击次数:  技术支持:15601403222
     孔板流量计是一种工业生产中为常见的仪表种类,属于传统型仪表类型,孔板流量计又称为差压式流量计,是由一次检测件(节流件)和二次装置(差压变送器和流量显示仪)组成,广泛应用于气体、蒸汽和液体的流量测量。具有结构简单,维修方便,性能稳定,使用可靠等特点。。 孔板节流装置是标准节流件可不需标定直接依照国家标准生产,1.国家标准GB2624-81<流量测量节流装置的设计安装和使用;2.国内标准ISO5167<国内标准组织规定的各种节流装置;3.化工部标准GJ516-87-HK06。 二、工作原理 充满管道的流体流经管道内的节流装置,在节流件附近造成局部收缩,流速增加,在其上、下游两侧产生静压力差。

    孔板流量计前直管段内壁粗糙度不符合要求时,对孔板流量计流出系数的影响有多大。

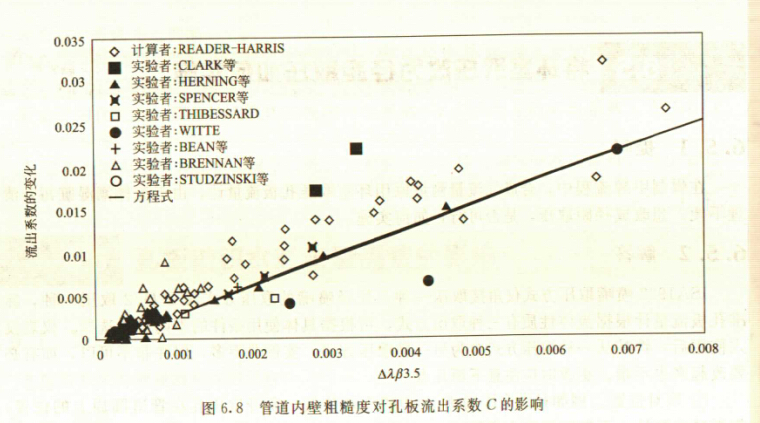

     按照GB/T 2624标准,标准孔板和喷嘴都应自带直管段,而且直管段内壁的粗糙度也应符合国标要求。但有些用于过程控制的差压装置往往省去直管段,这时由此引入的误差可用图6.8估算。   在图6.8中,横坐标是相对粗糙度与β作用的等效系数,粗糙度越大。流出系数C的增量ΔC越大,流量示值越偏低。
      管道内壁越粗糙流量显示越低的原因,是粗糙的管道内壁加大了管壁对流体的摩擦力,导致近管壁处的流速比整个流通截面的平均流速低得更多,从而使得用管壁取压方式得到的差压减小。

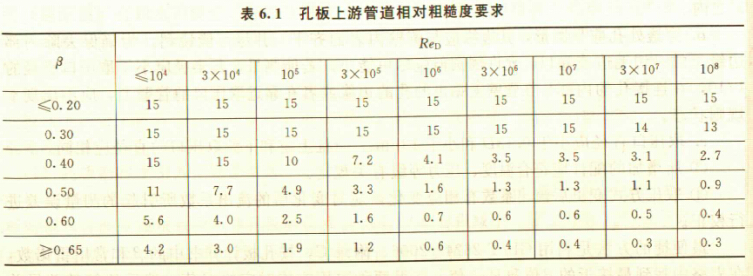

      表6.1列出了孔板流量计上游管道相对粗糙度的上限值,单位是10'Ra/D,其中,Ra为偏离被测轮廓平均线的算术平均偏差。

                                            Ra=K/π
      其中,K为等效**粗糙度,以长度单位表示。
      从该表可见,在雷诺数ReD不变时,直径比β越大,粗糙度要求越高.在相同的β条件下,ReD越大,粗糙度要求越高。
      孔板流量计是差压式流量计中被研究的历史长、积累的资料丰富的一种流量计。图6.8和表6.1所列的数据就是这种研究的重要成果。国内上很多著名的实验室为此付出了大量艰苦的劳动。
      图中所列的数据仅仅表明研究者对孔板做过这方面的研究,而不表明仅仅孔板有此影响。有的人吹嘘说某种新型差压装置不像孔板那样受雷诺数影响,不受管道内壁粗糙度影响,那是不确切的。所有管壁取压的差压装置都要受到雷诺数的影响和管壁粗糙度的影响。
      从这种差压装置每台表的标定数据就可看到,流量大时,流量系数小;流量小时,流量系数大,这就是因为受雷诺数的影响。

    (本文由润中仪表科技整理发布,如您在使用仪表的过程中遇到任何问题,都可以致电我司的国内销售服务热线:0517-86917118,我们会有**人员为您答疑解惑)
