    正确的口径选择对于涡街流量计精确测量的重要性说明

    发表时间:2016-09-22   点击次数:  技术支持:15601403222
        涡街流量计的测量精度是比较高的,在实际的安装使用中,经常会遇到因为工艺管道的不同,导致产生对于涡街流量计口径与管道口径不一致如何处理的难题。这种因为涡街流量计的口径会偏大或偏小,这都会形成测量数据的波动和不准确,由此造成对于整个控制系统产生干扰。本文就针对于此类情况产生的原因及相应的解决办法。

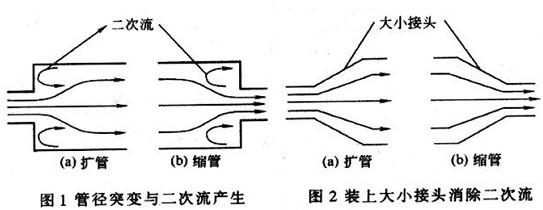

       众所周知,在管道内径突然产生变化的时候,被测介质流体在流经此处时则会发生分离形成重复循环的二次流动,具体如下图1所示。


    涡街流量计二次流现象
       无论是变大还是变小,都会产生二次流动,干扰正常的流速分布。通常在遇到这类情况的时候,我们会为管道安装合适的大小接头,如图2所示。为流体做合理过渡,使流速能够恢复到正常状态,保证测量数据的精准与稳定。

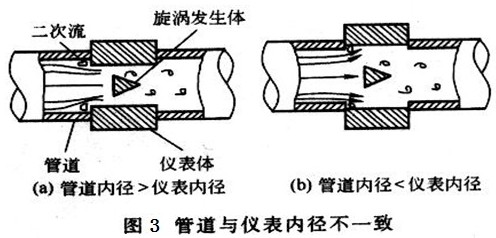

       而涡街流量计与安装管道内径也会存在误差,或大或小,如图3所示,当被测介质经过时,也会发生二次流动,对测量结果产生波动影响。


    涡街流量计内径不一致
       此类情况是在安装过程中经常会遇到的,当差异比较小的时候,可以通过修正仪表系数来解决,但如果差异比较大,则肯定会影响到测量数据的精确度与稳定性。在条件允许的情况下,可以对原有管道进行改造,安装同心大小头,使之与涡街流量计内径匹配。或是按管道内径对涡街流量计进行定制,相比对管道的改造,这个要简单的多。
    (本文由润中仪表科技整理发布,如您在使用仪表的过程中遇到任何问题,都可以致电我司的国内销售服务热线:0517-86917118,我们会有**人员为您答疑解惑)
