    雷达物位计在油罐测量中的应用及5点须知

    发表时间:2016-11-21   点击次数:  技术支持:15601403222
           雷达物位计采用的是微波脉冲的测量手段,并可在工业频率波段范围内正常工作,其发射的波束能量低,不仅可以安装于各种金属、非金属容器或管道内,也可以实现对于液体、浆料及颗粒料的物位进行非接触式连续测量。雷达物位计适用于粉尘、温度、压力变化大,有惰性气体及蒸汽存在的场合。雷达物位计亦可以用来测量液化石油汽、煤气、轻质油、水、高温原油和渣油、食用油的液位;颗粒及粉料的料位,尤其在油库的应用中比较突出。其所用的微波频率是安全的微波频率,对人体及环境均无伤害,且具有不受介质比重的影响,不受介电常数变化的影响,不需要现场校调等优点,在安装与调试的便捷方面有独特的优势,无论是对工业需要,还是对顾客经济实惠的考虑,都是不错的选择。一般在改造工程中,尤其是在适用于安装侧装式的仪表,需要在罐体侧边打孔的情况下,使用雷达物位计是一个非常好的方案。

    更多RZRD1000系列雷达物位计、液位计选购及选型,请点击:https://www.harzkj.com/ywyb/znldywj/1345.html

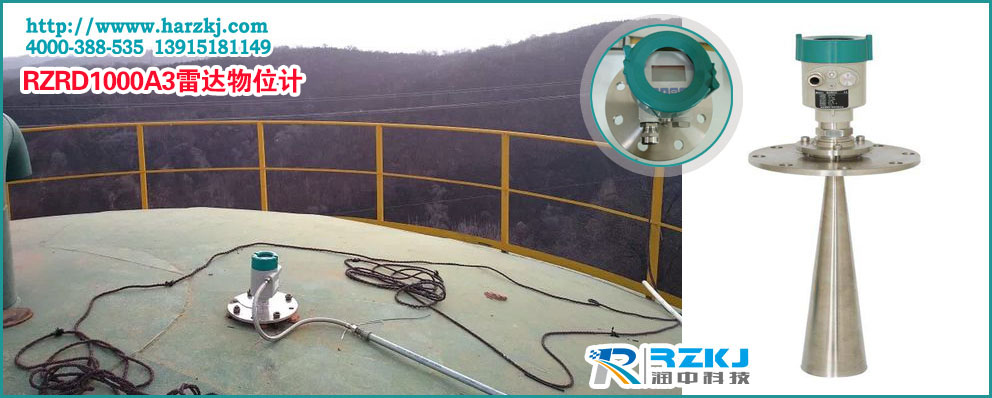

     雷达物位计

       雷达物位计油库的液位的工作原理是:由仪表探头发出高频脉冲并沿缆绳向下传播,遇到油品表面即刻反射回来被仪表内的接收器所接收,通过其芯片内部运算将所测的距离信号转化为油品的液位信号。其中,仪表的测量距离D同脉冲发射到被接收所用的时间成正比,计算公式为:D=C×t/2(C为光速)。

      如果我们将已知的油罐空罐值(参考点到油罐底部)用E表示,罐内油品高度用L表示,雷达测量距离用D表示,则三者关系为:L=E-D。

      由导波式雷达物位计将标准的4~20mA液位电流信号通过屏蔽双绞线传输给现场的PLC模拟量接收模块,再由遍布罐区的ControlNet网将液位信号传送给油库中控室PLC主机,进行界面显示。

    理论上测量达到天线尖端的位置是可能的,但是考虑到腐蚀及粘附的影响,测量范围的终值应距离天线的尖端至少100mm。对于过溢保护,可定义一段安全距离附加在盲区上。小测量范围与天线有关。随浓度不同,泡沫既可以吸收微波,又可以将其反射,但在一定的条件下是可以进行测量的。

      如果将雷达物位计用于油罐液位测量中,以下几点必须予以关注:
      1、油罐大小。对于50km,的大型油罐,应选择可靠性较高的仪表。
      2、使用目的。对于直接输转或装船的油罐,要选用精度较高的贸易级而不是过程监控级仪表。
      3、储存介质特性。因原油粘度大、凝点高,应选用非接触式仪表。
      4、操作维护性。应选用易操作、易维护、易安装和维护费用低的仪表。
      5、数据传输性能。要求仪表数据能实现远传并就地显示,接口要标准化。
