    如何测量电磁流量计电极与所测液体介质接触电阻值

    发表时间:2016-11-28   点击次数:  技术支持:15601403222
         电磁流量计作为高精度、高可靠和使用寿命长的流量仪表,在许多的工业测量领域都发挥着作用,尤其是在大中型的石油化工领域更是必不可少的一款测量仪表。电磁流量计相比较其他流量计有着独特的优势,其产品在结构设计、选材、制定工艺、生产装配和出厂测试等过程中每一个环节都有着非常严格的要求。电磁流量计它的测量范围比是30:1,比涡街流量计和差压式流量计都要高,但也是有限制的,用户在选型阶段,常常把它和水表相提并论,认为其对于很低流速的介质都没问题,其实不然,电磁流量计对于流速还是有一定要求的,一般情况下,它只能测0.1m/s.,如果低于此流速电磁流量计就很难正确测量,因此用户在产品选型和产品订货初期就需要对此有一个正确的认识。电磁流量计在使用过程中时需要关注的方面也很多,如产品的选型,安装位置和安装要求,运行参数设置等等许多方面的知识。只有充分地掌握了产品使用与维护相关的知识和技能,才能够在工作中做到从容不迫,在遇到故障时才会有条不紊。本文所介绍的是是如何通过测量电磁流量计电极与测量液体介质的电阻值来发现与解决相关故障的方法,希望对大家有所帮助。

    更多的电磁流量计的选购与选型,请点击下面的图片进入查看详情:

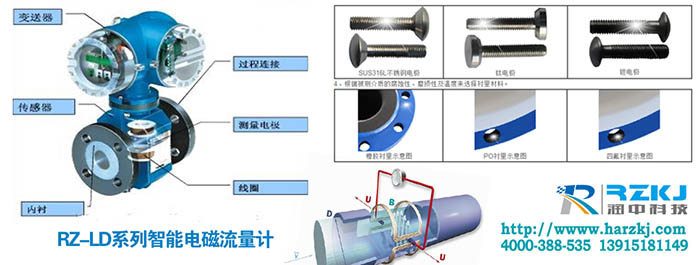

    RZ-LD智能电磁流量计

          电磁流量计通过测量电极接触电阻来发现问题:电极是流量计的核心部件,是用来测量液体介质所产生的信号,电极接触电阻测量测量电极勺液体接触电阻值,可以不从管道卸下流量传感器而间接估汁电极和衬里层表面大体状况,有助于分析故障原因。电极的极化电压测量电极与液体间极化电压将有助于判断零点不稳或输出晃动的故障是否由于电极被污染或覆盖所引起的。用数字式万用表2V直流档,分别测两电极与地之间的极化电压(电磁流量计可以不停电测,也可停电测)。如果两次测量值接近几乎相等,说明电极未被污染或被覆盖,否则说明电极被污染或被覆盖。极化电压大小决定于电极材料的"电极电位"和液体的性质,测量值可能在几mV至几百mV之间。因为实际上运行中两电极被污染情况不可能完全相同对称,于是两电极上的电压形成了不对称的共模电压。不对称的共模电压就成为差模信号,造成零点偏移。我们只有掌握这些知识,才能做到为仪表查找故障原因。

    下面我们再为大家讲讲如何通过测量脱臼地电位来发现仪表问题,如传感器附近电(力)机状态变化(如漏电),接地电位会产生变化而引起零点变动。检查是否有这方面影响,可将转换器工作接地C端子与保护接地G端子短路,以零点(或指示值)变动判断有否接地电位。管道杂散电流流向判别有时侯为寻找管道杂散的干扰源在流量传感器上游还足在下游,以缩小搜索范围,设法减小或消除杂散电流干扰影响。电磁流量计虽说可靠性比较好,一般情况下不会损坏,但由于其原理决定,传感器电极表面一直和液体接触,时间久了,电极表面比较容易受污染。所以电磁流量计一般情况下,客户有条件拆的情况下,建议一年到一年半之间拆出来清洗一次电极以保证流量计整机的测量精度。任何仪器仪表都是需要“保养”的,电磁流量计也不例外。

    测量电极与液体接触电阻值,可以不从管道卸下流量传感器而间接评估电极和衬里层表面大体状况,有助于分析故障原因。尤其给大口径电磁流量计的检查带来极大方便。这种方法可估计流量传感器测量管内表面状况如电极和衬里层是否有沉积层,沉积层是导电性质的还是绝缘性质的,电极表面污染状况等。

    电磁流量计电极与液体接触的电阻值主要取决于电极与液体接触表面面积和被测液体电导率。一般结构电极在测量电导率5×10-6S/cm的蒸馏水时电阻值约为350kΩ;电导率150×10-6S/cm的生活和工业用水约为15kΩ;电导率1×10-6S/cm的盐水约为200Ω。

    电极与液体接触电阻可用模拟量万用表在充满液体时分别测量每个电极端子与地间的电阻。经验表面分别测量两电极的接触电阻值之差应小于10%~20%,否则就说明有故障。

    电磁流量计传感器的电极与液体接触电阻应在新装仪表调试好后立即测量并记录在案,以后每维护一次测量一次,分析比较这些数据将有助于今后判断仪表故障原因。

    若测出的电极接液电阻与原测量值比较不一致时,可能有以下三种不同趋向:
    (1)电阻值增加;
    (2)电阻值减少。
    (3)两电极接触电阻不平衡值增加(即差值增加);
    这三种迹象可分别判断为以下原因所产生的:
    (1)电极表面和衬里表面附着导电沉积层;
    (2)电极部位有一只电极绝缘有较大下降;
    (3)电极表面被绝缘层覆盖。
    有时候虽然呈现以上迹象,但还未形成故障,则可作为预测电磁流量计产生故障的前兆,预作处理。

    用模拟量万用表测量电极接液电阻时应注意以下几点:
    (1)测两电极阻值时,接地端测棒极性必须相同,即用电表同一根测棒,正极棒接电极,负极棒接地。
    (2)电阻值应在测棒接触端子的瞬间读取指针偏转大值,测量值应以初一次所得为准。如重新测量因极化作用所测各值是不一致的。
    (3)要比较前后两次定期检查测量值时,要用同一型号万用表,并用同一量程,常用1.5V电池工作范围的测量档,如:×1kΩ档。
    用万用表测量电极接触电阻不是正确测量电阻准确值的方法,只是确定大体的值。准确的测量必须用如“Kohlraush电桥”等交流电桥,或数字电桥。

    电磁流量计输出电流等是否满足精度要求。具体检测方法为:
        (1)测量电极与液体接触电阻值(测线号“1”和“2”及“1”和“3”),间接评估电极、衬里层表面大体状况。如电极表面和衬里层是否附着沉积层,沉积层是具有导电性还是绝缘性。它们之间的电阻值应在1千欧~1兆欧之间,并且线号“1”和“2”及“1”和“3”的电阻值应大致对称。  
      (2)关闭管路上的阀门,检查电磁流量计在充满液体且液体无流动的情况下的整机零点。视情况作适当的调整。  
      (3)测量励磁线圈阻值判断励磁线圈是否有匝间短路现象(测线号“7”与“8”之间的电阻值),电阻值应在30欧~170欧之间。若电阻与出厂记录相同,则认为线圈良好,进而间接评估电磁流量计传感器的磁场强度未发生变化。  
      (4)测量励磁线圈对地(测线号“1”和“7”或“8”)绝缘电阻来判断传感器是否受潮,电阻值应大于20兆欧。
