    3051压力变送器接线图及安装使用说明

    发表时间:2018-01-19   点击次数:  技术支持:15601403222
    使用说明

    3051压力变送器安装
    在安装使用智能3051压力变送器前应详细阅读产品样本及使用说明书,安装时压力接口不能泄露,确保量程及接线正确。压力传感器及变送器的外壳一般需接地,信号电缆线不得与动力电缆混合铺设, 传感器及变送器周围应避免有强电磁干扰。

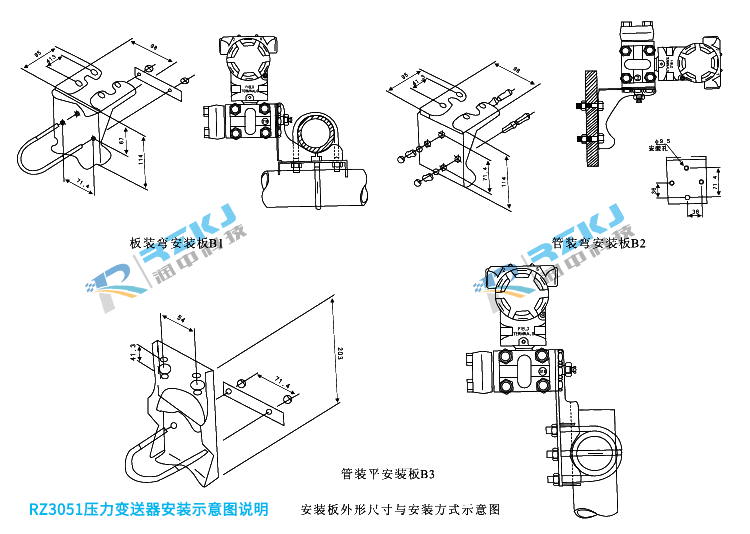

    3051压力变送器安装使用图
    1、安装前仔细阅读产品仿单,准确接线,留意产品不得发生接线错误。
    2、变送器应安装在透风、干燥、无蚀、阴凉及温度变化较小之处。如露天安装应加防护罩,避免阳光直照和雨淋,以避免产品机能降低或泛起故障。
    3、严禁随意摔打、冲击、拆卸、强力夹持或用尖利的用具捅引压孔或金属膜片。
    4、留意保护产品引出电缆,电缆线接头处务必密封,以免进水或潮气影响整机机能及寿命,变送后端子引线要保证和大气良好导通。
    5、安装时应在3051压力变送器和介质之间加载压力截止阀,以便检验和防止取压口堵塞而影响丈量精度,在压力波动范围大的场合还应加装压力缓冲装置。
    6、丈量蒸汽或其它高温介质时,留意不要使3051压力变送器的工作温度超限,必要时,加引压管或其它冷却装置连接。
    7、丈量液体介质时,在加压前一定要用截止阀排净管道内的空气,防止因为压缩空气所产生的高压导传感器过载。
    8、禁止超指标过载,超指标过载造成的敏感膜损坏不在三包范围。
    9、隔爆型变送器在危险场所使用时,变送器的壳盖必需拧紧,为确保使用安全,应严格遵守安全规程,**不答应在通电时打开变送器壳盖。
    10、本质安全型变送器必需配用安全栅才能在有爆炸性混合物的危险场所使用。安全栅应符合GB3836.4-2000《爆炸性气体环境用电气设别第4部门本质安全型》的划定,并经有关防爆部分进行防爆实验并取得防爆合格证。

    3051压力变送器怎么接线
    附:怎样使用HART375手操器对罗斯蒙特3051压力变送器进行组态?
    罗斯蒙特3051系列压力变送器采用HART协议进行通讯,该协议使用了工业标准Bell202频移调制(FSK)技术。在模拟输出上叠加高频信号可以进行远程通讯。罗斯蒙特采用该技术,能在不影响回路完整性的的情况下,实现同时通讯和输出。如何使用HART协议对3051型压力变送器进行组态,能保证测量仪表设备稳定准确运行。
    3051C 或其它压力变送器与HART375手操器的接线现场可接在表的电源端子处,控制室可接在信号端子处。回路电阻应保证在250~1000Ω 的范围内。
    打开电源开关,等待HART375进入主菜单画面,此界面有五个选项栏,分别为:HART应用、现场总线应用、手操器设置、与PC通讯和写字板。
    这款3051变送器采用采用两线制接法,即电源线与信号是同一条线,4~20mA信号,如果不远传只需接24V电压+,-,如果需要远传需要组成回路,比如24V+接压力表+,压力表-接4~20mA+,4~20mA-接24V-就可以。

    3051压力变送器

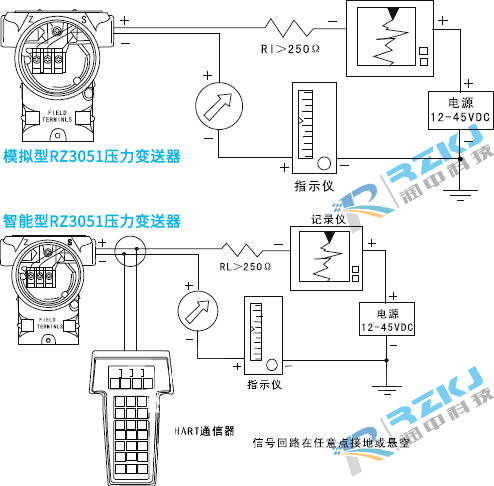

    3051压力变送器接线图


    技术指标
    智能型RZ3051压力变送器采用国内技术生产的高精度、小型化智能仪表,采用技术成熟的电容传感器,具有长期稳定性好,可靠性高的特点。通过数字技术,对传感器的温度和非线性进行补偿,大大的提高了传感器的精度和量程比范围。变送器可配HART通讯接口,可通专门为之配备的组态调试系统在计算上进行测试、组态、标定,也可用专门为之配备的HART375手操器在现场进行组态和校正。适用于各类液体、气体和蒸汽的压力、差压、绝压的测量,它虽然不是罗斯蒙特压力变送器,但具有国内技术相媲美的质量。

    技术性能
    ·使用对象:液体、气体或蒸汽
    ·测量范围:见选型规格表
    ·输出信号:4~20mAVDC.叠加HART协议数字信号
    ·供电电源:外部供电24VDC.(电源范围12V~45V)
    性能指标
    (在无迁移、316不锈钢隔离膜片及其他标准测试条件下)
    ·量程比:40:1
    ·精度:量程为3、4、5
    ·在量程比为1:1到10:1时,为调校量程的±0.1%
    ·在量程比为10:1到40:1时,为±0.05(1+0.1URL/量程)%量程
    ·量程为6、7、8、9、0
    ·在量程比为1:1到10:1时,为调校量程的±0.15%
    ·在量程比为10:1到40:1时,为±0.075(1+0.1URL/量程)%量程
    ·稳定性:大量程范围的±0.15%/6个月 。
    ·温度影响:零点温度误差为大量程的±0.25/55℃;包括零点和量程的总温度误差为大量程的±0.5/55℃
    ·注意:对于量程3、9、0温度影响误差加倍
    ·静压影响:(DP型在线性输出时)零点误差:加静压10MPa,量程4、5的零点误差为大量程范围的±0.25%,量程3、6、7、8的零点误差为大量程范围的±0.5%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。(HP型在线性输出时)零点误差:加静压31.2MPa,零点误差小于大量程范围的±2.0%。这是系统误差,安装前可按实际静压调校变送器零点,消除这个误差。
    ·电源影响:小于输出量程的0.005%/V。
    ·振动影响:在任意轴向上,频率为200Hz,引起的误差为大量程范围的±0.05%/g。
    ·负载影响:只要输入变送器的电压高于12V,在负载工作区内无负载影响。
    ·安装位置影响:大可产生不大于0.25kPa的零点误差,可通过校正消除这个误差,对量程无影响;测量本体相对法兰转动无影响。

    3051压力变送器结构示意图
    结构指标
    1.接液件材料
    ·隔离膜片:316不锈钢、哈氏合金C、蒙乃尔和钽;
    ·排气/排液阀:316不锈钢、哈氏合金C和蒙乃尔;
    ·法兰和接头:316不锈钢、哈氏合金C、蒙乃尔;
    ·O形圈:氟橡胶、丁腈橡胶、乙烯-丙烯;
    2.非接液件材料
    ·灌充液体:硅油或氟油;
    ·螺栓:碳钢镀锌;
    ·电气壳体:低铜铝合金
    ·O形圈:丁腈橡胶;
    ·涂层:聚脂环氧树脂;
    3.引压连接件
    ·法兰引压口1/4-18NPT(锥管螺纹);
    ·接头引压口1/2-14NPT(锥管螺纹);
    ·电气连接:用1/2-14NPT带螺纹端导线管。
    ·重量:约3.5g(不包括选件)。
