    投入式液位变送器的接线、安装方式及故障解决方法

    发表时间:2018-01-25   点击次数:  技术支持:15601403222
    投入式液位计,是测量液位仪表中的一种,在使用安装中,关于他的接线方式是什么样的呢?厂家是如何接线的?投入式液位变送器如何接线?

    它采用进口不锈钢隔离膜片的高精度、高稳定性力敏芯片经合理精密的结构设计和厚膜技术温度补偿、信号放大、V/I转换,对不锈钢壳体进行全密封焊接,有通气导管的防水电缆,使传感器背压腔与大气连接,从而制成工业标准的4~20mA或0~10mA信号输出且性能稳定可靠的全固态产品。投入式变送器它是基于所测液体静压与该液体高度成正比的原理,采用扩散硅或陶瓷敏感元件的压阻效应,将静压转成电信号。经过温度补偿和线性校正。转换成4-20mADC标准电流信号输出。投入式液位计的传感器部分可直接投入到液体中,变送器部分可用法兰或支架固定,安装使用极为方便。
    投入式液位变送器(投入式液位计)是一种常用的液位检测仪器,可以直接投入到被测介质中,具有可靠性高、使用寿命长、安装简便等优点。用户应该如何安装投入式液位变送器?下面小编就来具体介绍一下投入式液位变送器的正确安装方法,希望可以帮助到大家。

    安装方法

    在静态液位中安装方法:在敞口的容器中测量静态液位时,把投入式液位变送器的探头直接投入到容器底部,在容器开口处用尼龙带或三脚可调安装架等将电缆线(接线盒)固定即可。

    在流动液位中安装方法:在流动的液体中测量液位时,因介质波动较大,可以在液体中插入一根Φ45mm的钢管,同时在水流方向的反面不同高度的管壁上打若干小孔,使液体流入管内。另一种方法是在液体底部加装阻尼装置,以过滤泥沙和消除动态压力和波浪对投入式液位变送器安装测量的影响。

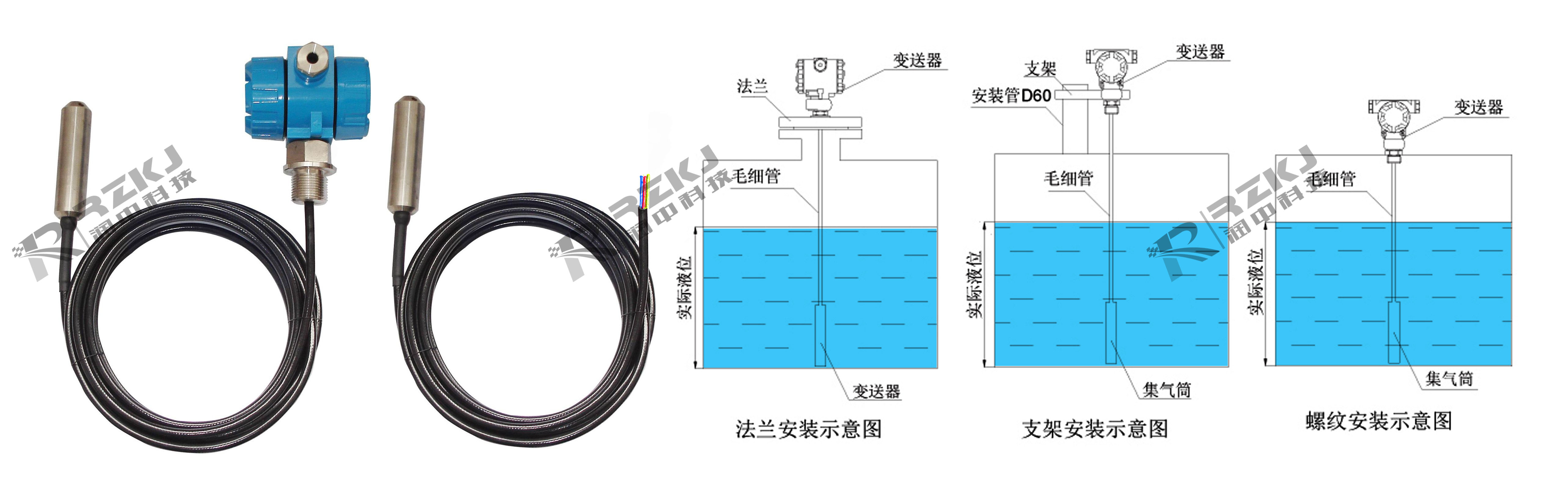

    投入式液位计安装方式

    投入式液位变送器应安装在静止的深井、水池中时,通常可以把内径Φ45mm左右的钢管(在不同高度打若干小孔,以便水流通畅进入管内)垂直固定于水中,然后将投入式液位变送器的传感器部分放入钢管中即可使用。液位变送器的安装方向应为垂直,安装位置应远离液体出入口及搅拌器。在有较大振动的使用场合,可在变送器上缠绕钢丝,利用钢丝减震,以免拉断电缆线。测量流动或有搅拌的液体液位时,通常把内径Φ45mm左右的钢管(在液体流向的反面不同高度打若干小孔)。

    怎样解决抗干扰
    投入式液位变送器稳定性好,精度高,安装使用方便。但在日常使用中还会受到很多因素的影响。为使用户能够更好的使用投入式液位变送器,为广大消费者提供一下解决办法。

    传统的安装方法:就是在测量一个小水箱的液位时,把液位变送器传感器直接安装在水箱的底部,传感器的线性化不错。但存在一个问题,当水箱上面有水流下来时,会使下面的压力值波动比较大。从绍兴中仪技术部分析数据来看,用每1秒钟取出一个数据,从一天几次进放水时的液位测量,显示的数据波动比较大,其中又有正确的数值;用10ms取出一个数来平均,效果也不好。如何进行解决?

    防干扰解决方法
    因为数据不准确的原因来自水流的冲击,那么我们安装投入式液位变送器时只要避免液体下流时压力直接冲击探头,或者用其他的物体挡住液体下流时候那瞬间直接冲击的压力就可以了。

    方法一、把进水口装成淋浴式的,把一股大水流切断成小水流喷洒下来,效果还不错;

    方法二、把进水管口弯一下,使进水口略微往上翘一点,水在出来时会*先往空中抛然后再落下,减少了直接冲击(将动能转换成势能)。

    方法三、在水中安装内径45mm左右钢管,水流入口反方向位置打若干小孔,液位计探头安装在钢管内可以减少冲击,提高稳定性。

    安装注意事项
    1、投入式液位变送器运输、储存时应恢复原包装,存放在阴凉、干燥、通风的库房内。

    2、如在日常使用中发现异常,应立即切断电源,停止使用,进行检查,或联系绍兴中仪厂家解决。

    3、接供电电源时应严格按照随机接线说明进行连接,不可反接,不可接错。

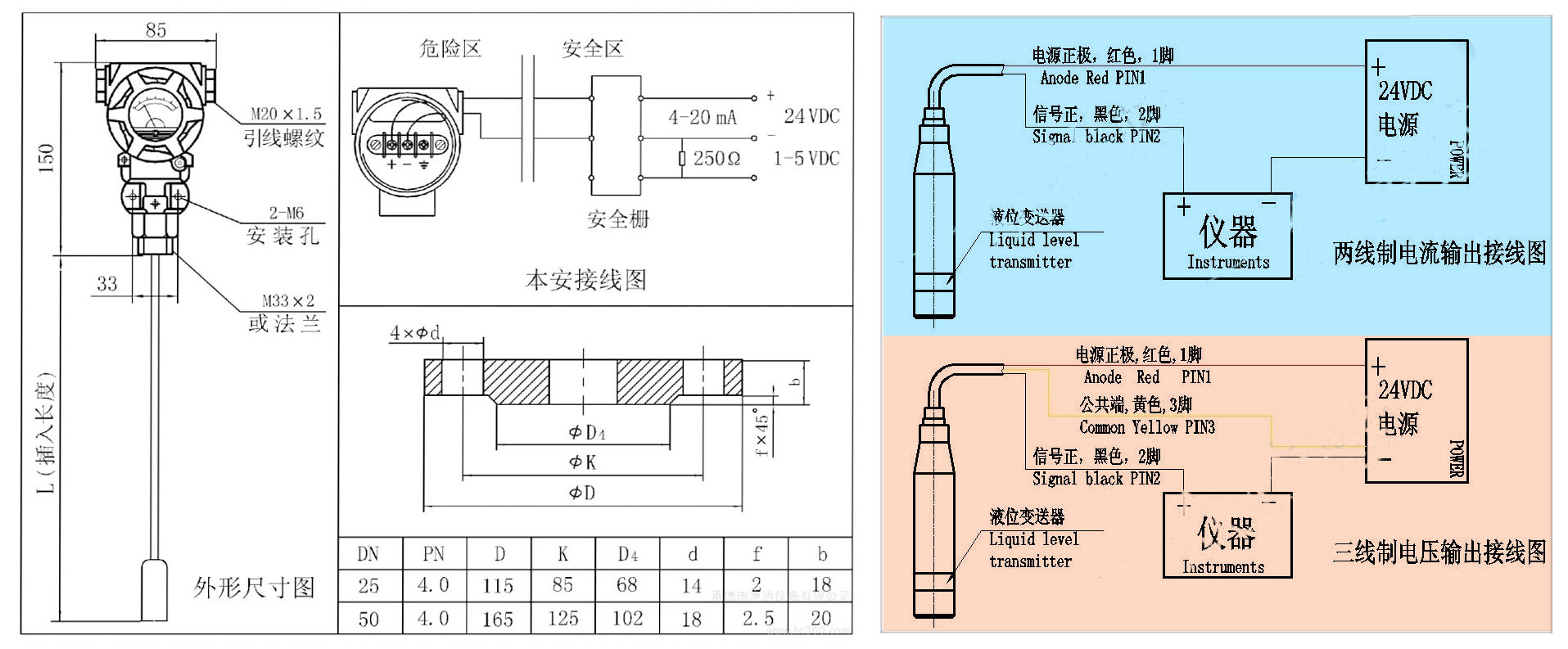

    投入式液位计接线图

    工作原理
    投入式液位计ZYK20系列采用静液压测量原理,当测量探头放入液体中时,设大气压力为Po,液面到测量元件高为h,液体密度为r,当地重力加速度为g,则变送器探头上所受压力为:Pl=Po+r×g×h,敏感元件的负侧通过导气电缆与大气相通所受压力为:P2=Po于是测量元件所测到的压力差值为:P= Pl-P2=r×g×h,对于特定的液体介质和确定的地区,r和g均为常数,于是P口h,即可由仪表输出电流大小得到液位高度,即水深。
