    生产厂家对于电磁流量计安装要求的技术指导说明

    发表时间:2018-03-07   点击次数:  技术支持:15601403222
       电磁流量计的安装,作为一种精密的流量测量仪表装置,电磁流量计的安装步骤并不算复杂,但因为为了达到理想的测量状态,就需要安装的现场条件能够大化地满足其运行的要求,因此说电磁流量计的正确安装对电磁流量计的正常运行极为重要,这里主要介绍电磁流量传感器和转换器的安装。

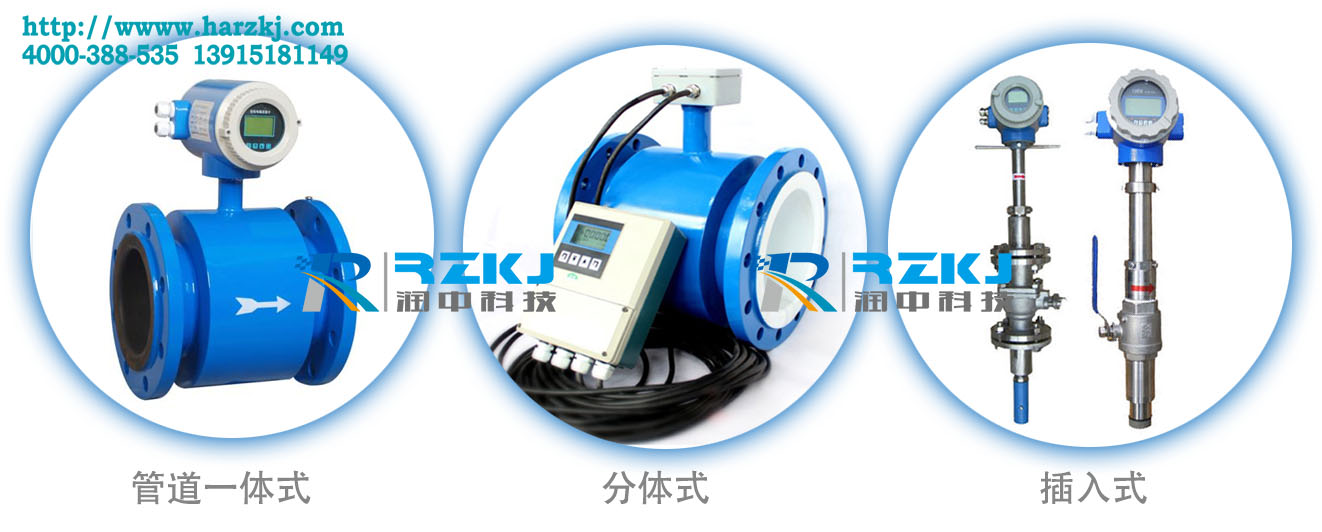

    电磁流量计
             电磁流量计传感器安装电磁流量计传感器安装要求注意以下几个问题:
        (1)安装场所 普通电磁流量传感器的外壳防护等级为IP65(GB4208规定的防尘防溅水级),对安装场所的要求是:
           1)测量混合相流体时,应选择不会引起相分离的场所;
           2)选择测量管内不会出现负压的场所;
           3)避免安装在电动机、变压器等强电设备附近,以免引起电磁场干扰;
           4)避免安装在周围有强腐蚀性气体的场

    所;
           5)环境温度一般应在-25~60℃范围内,尽可能避免阳光直射;
           6)安装在无振动或振动小的场所。如果振动过大,则应在传感器前后的管道加固定支撑。
           7)环境相对湿度一般应在10%~90%的范围内;
           8)避免安装在能被雨水直淋或被水浸没的场所。如果传感器的外壳防护等级为IP67(防尘防浸水级)或IP68(防尘防潜水级),则后两项可以不作要求。
         (2)直管段长度 电磁流量计对表前直管段长度的要求比较低。一般,对于90°弯头、T形三通、异径管、全开阀门等流动阻力件,离传感器电极轴中心线(不是传感器进口端面)应有3-5D的直管段长度;对于不同开度的阀门,则要求有10D的直管段长度;传感器后一般应有2D的直管段长度。当阀门不能全开时,如果使阀门截流方向与传感器电极轴成45°安装,可大大减小附加误差。
         (3)安装位置和流动方向 电磁流量传感器可以水平、垂直或倾斜安装。水平安装时,传感器电极轴必须水平放置。
            这样可以防止由于流体所夹带的气泡而产生的电极短时间绝缘;也可防止电极被流体中沉积物覆盖。不应将传感器安装在高点,以免有气体积聚,安装在管系高处,为不良的安装位置,应予以避免。
           垂直安装时,应使流动方向向上,这样可使无流量或流量很小时,流体中所夹带的较重的固体颗粒下沉,而较轻的脂肪类物质上升离开传感器电极区。测量泥浆、矿浆等液固二相流时,垂直安装可以避免固相觉沉淀和传感器衬里不均匀磨损。在一向下管道出口处,为不良的安装位置,应予以避免。
           传感器安装处应具有一定背压,电磁流量传感器出口直接排空易造成测量管内液体非满管,为不良的安装位置,应予以避免。
           为了防止传感器内产生负压,传感器应安装在泵的后面,而不应安装在泵的前面。
          (4)安装旁路管 为了便于液流静止时检查和调整零点,中小管径应尽可能安装旁路管。在测量含有沉淀物流体时,应考虑便于清洗传感器的安装方式。
         (5)接地 为了使测量准确和电极不会发生电流腐蚀,  电磁流量传感器  必须单独接地,并使传感器和流体大约处于相同电位。分离型电磁流量计,原则上接地应在传感器侧,转换器接地应在同一接地点,在大多数情况下,传感器的内装参比电极或金属管能确保所许的电位平衡。因此,可以通过内装的参比电极和金属管将管中流体接地,将传感器的接地片与接地线相连。
           如果电磁流量传感器安装于带阴极腐蚀保护管道上,除了传感器和接地环一起接地外,还要用粗铜线绕过传感器跨接在管道的两法兰上,使阴极保护电流与传感器之间。
