    电磁流量计产生流体噪音的原因与电极关系分析

    发表时间:2018-04-17   点击次数:  技术支持:15601403222

    流量仪表是现代工业测量常用的工具,安排**人员按照标准执行操作便可获得准确的数据。电磁流量计是重要流量仪表类型,目前被广泛应用于石油、化工、冶金、纺织、食品、制药、造纸等行业以及环保、市政管理,水利建设等领域。

    因为每一种流量计使用范围各不相同,如果仪表产品的选型跟实际应用不相符,会导致整体测量之后降低所得数据的标准系数,流量计精度标准的不确定性,大大影响了仪表操作使用的精准性。还有就是作为工业生产、环境保护、能源计量等操作中的**仪表,流量计使用对操作流程具有**化标准,而测量人员操作流程不规范、不**、不统一,则是降低流量计算数据精度的主观因素。比如水利测量中,勘测人员设定仪表位置、测量范围等操作失误,误导了计量仪表的测控流程,较终所得数据与实际测量指标存在很大的差异性,以及人员对仪表盲目地操控,也降低了仪表精度。

    不过,电磁流量计在使用阶段也面临着不同的稳定,精度系数指标偏低是比较普遍的现象,这一问题会影响到较终的水分配效率。根据笔者工作经验,影响电磁流量计使用精度因素的一个重要原因来源于流体的噪音的影响。本文主要针对影响电磁流量计测量精度的噪声问题加以分析。

    电磁流量计在工作中电磁流量计流体的噪音,探讨其发作的原因,找出降低流体噪音的办法,提高传感器信噪比特别是对微弱励磁电流(电磁水表、两线制电磁流量计)的开展和低流速(0.1m/s以下)及高流速(15m/s以上)流量丈量规模的拓展具有重大意义。

    流体噪声:电磁流量计在使用中除了受周围环境条件,电磁场、静电场等要素发作的噪声影响外,被测介质的流体噪声也是非常重要的影响要素。流体噪声是一种直流极化电压,在低频矩形波励磁方法中尤为杰出,常有:浆液噪声、活动噪声和高端流速噪声。

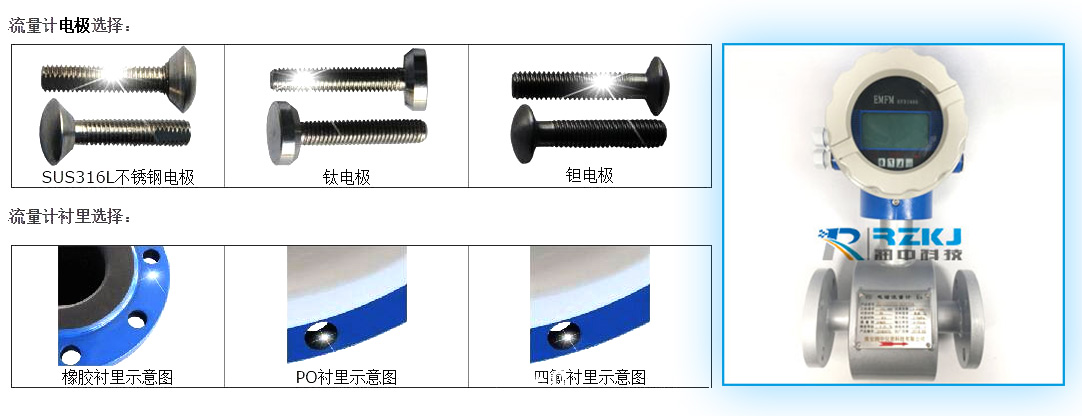

    电磁流量计电极

    流体噪声的产生的原因有下面几种状况:


    1、不锈钢电极的耐腐蚀是在其外表具有一个极薄的钝化层,使得电化学反响到达平衡状况。如图1所示,流体中的固体物碰击电极,使得电极外表钝化层被损坏,失掉电化学平衡。而金属材料与流体介质触摸具有从头康复生成外表钝化层坚持电化学平衡的才能。在到达电化学平衡时期,金属和流体中的游离离子在信号电场效果下不断进行着电化学反响。固体颗粒碰击电极,不断损坏维护的钝化层;电化学反响又重复生成钝化层,所以构成了电极间的电位不断大起伏地改变,这种改变的电位构成流量信号中的流体噪声。这种状况也即电磁流量计中通常讲的浆液噪声。理论和实习标明,影响电化学反响信号电场改变的频率增加,可使流体噪声起伏敏捷降低,这即是高频励磁和双频励磁能够解决浆液丈量的要素。


       2、流体摩擦面料和电极,流体中发作的正、负离子从电解质流体中别离。面料和电极外表越粗糙,游离的离子浓度就越高。受电极信号电场的效果,一部别离子会向电极移动,构成噪声电压,这种噪声被称为活动噪声。活动噪声在低电导率丈量时体现比较杰出。活动噪声与外电场强度有关,高流速时感应信号越大,噪声起伏也越大,输出就会很不稳定。


       3、流体电导率和pH值的急剧改变也会构成活动噪声,流量计上游加药体现的丈量不稳定即是典型比如。要素是不一样介质在不均匀混合时,流体中简单别离出正、负离子,受电极信号电场的效果,一部别离子会向电极移动,构成了活动噪声电压,构成输出的不稳定。


      4、由于高流速活动流体接近面料和电极部位的层流边界层厚度变得很薄,面料和电极的粗糙度高度突破了流速层流边界层的厚度,流体碰击这有些粗糙度高度,发作流速发散和骤变。有一有些与丈量管中心轴方向相同(或相反)的流速重量,受信号权重函数的效果,对电极信号发作了很大影响,构成了大的正误差,这即是高端流速噪声。


       可见,上述流体噪声中的活动噪音和高端流速噪音与丈量管的面料和电极外表粗糙度直接有关,极化电压发作的浆液噪声与电极外表粗糙度也有很大联系。
