    正确认识双法兰液位计膜片腐蚀对于工业生产的影响

    发表时间:2018-12-07   点击次数:  技术支持:15601403222

    前言
     工业生产中需要用到液位测量的领域很多,伴随着工业测量技术的飞速发展,液位测量仪表的技术与生产工艺也在突飞猛进,其中,双法兰液位计是其中使用量较大,应用范围也很广泛的液位计之一,对于工业发展的进步有极大的推动作用。该仪器是的内在机理是采用直径为3mm左右的管子,将变送器的测量膜室联通到数十米不等处的差压。通过方法所做成的测量膜盒,中间蕴含着丰富的传导介质,该介质是硅油,在具体使用过程中将法兰连接到设备上,就可以进行测量行为。但是双法兰液位计在实际应用过程中会出现膜片腐蚀的现象,导致测量的故障的产生,无法进行正常的测量工作。本文采用专用的研究方法对具体的工程项目中双法兰液位计测量膜片腐蚀、鼓包现象的问题。在此过程中,结合仪器分析来进行数据分析,从中探讨膜片腐蚀在双法兰业液位计中的影响。

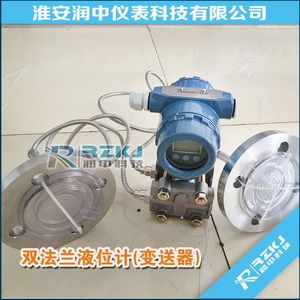

    双法兰差压液位计

    双法兰差压液位计

    一、膜片腐蚀在双法兰液位计中的影响
    在具体的工业生产过程中,液位是实现整体操作与控制有效的重要指标,但是,在实际的应用过程中,因各种外界因素的影响,会导致机械内容的双法兰液位变送器中的隔离膜片出现不同程度的腐蚀现象,甚至会出现碳化问题,严重干扰了工业生产的正常运行,该种现象的产生会导致其中某些变送器丧失测量的具体功能,也会导致其他部位的差压变送器出现不同程度轻微的鼓包现象。

    在煤化工净化装置中容易出现双法兰液位变送器的隔离膜片腐蚀问题,针对此,应该根据不同的净化装置进行分析。

    *先,针对146LT005净化装置,在使用过程当中因各种因素的影响,存在一定程度的液位指示不准的问题,这主要是因双法兰液位变送器的膜片出现腐蚀问题,导致两侧的毛细管内的硅油出现泄露问题,终影响整体仪表的正常工作。

    二,针对146LT102净化装置,在使用过程中因各种外界因素的影响,该仪器会出现仪表的“零点”出现一定程度的漂移,原因自安于该仪表内部的测量膜盒中存在一定程度的腐蚀问题,并出现了不同程度的鼓包现象。

    第三,针对141LT2021A净化装置,也存在一定程度仪表不准问题,仪表中的测量膜盒出现一定程度的腐蚀问题,并存在一定程度的鼓包。

    分析其中原因,是因多种因素的影响导致膜盒中腐蚀问题的出现。膜盒中的测量膜片的材质构成主要是316奥氏体钢为材质,它是一种超低碳质,其中还包含着Mo的奥氏体不绣钢,在一般性的介质条件中具有良好的抗腐蚀性。如何所处环境中,Ni的含量超过了14%,会提高奥氏体的稳定[:]。在实际应用过程中,如果在工程中,介质中的CL_含量超过了lOppm,其中所包含的应力腐蚀的危害性就会突出表现,这主要是CI因自身特质会出现一定程度的聚集。

    对于任何金属材质的材料,其内部都不同程度的含有非金属的夹杂物,包括氧化物等,这些材料的表面都是一种非金属化合物,如果在C1/的影响下,会形成腐蚀效应,导致其表面出现不同程度的坑点型腐蚀,如果坑点形成,就行形成了一种类闭塞型电池模型,坑外的CI就会自动项坑内进行迁移,这就无疑形成了一种电化学腐蚀效应。因为CI的原子半径相对较小,金属当中伴有任何的非金属夹杂物都会形同一种缺陷,成为因CL造成的腐蚀。

    在奥氏体不锈钢当中,Ni在其中的作用是保证奥氏体的稳定性,促进奥氏体可以形成完整的组织,从而提高材料的靭性,但是,如果只是普通类型的奥氏体钢,其中即使含有标准的Ni,在〇/腐蚀环境中也不会起到抗腐蚀效应。因此,液位计中的隔离膜片如果受到CL以及S+的影响,就会产生腐蚀问题。


    二、提高抗腐蚀性的方法分析
    如何提高膜盒中膜片的腐蚀性是现代工业发展的技术要点之一,变送器与测量介质之间接触性的隔离膜片,是一种利用金属材料的力学特性,为了大可能的降低这种压力在传递过程中会造成材料的损耗,一般情况是使用其厚度小于〇.1mm的金属材料。在针对膜片的材料是一种薄壁材料,应该既要保证材质保证其应用的力学弹性,还应该保证该材料具有应有的抗腐蚀性,这就要求,在选择材料时应该根据不同的结构选择不同的材质,一般要选择年腐蚀深度在〇.〇5mm以下的材质316LSST材料,是一种不耐湿氯气以及盐酸腐蚀的材质,哈氏合金虽然可以在湿氯气的环境下完成相应的工作,但它的抗氢脆并不高。因此,根据净化装置内部的结构特征,其中的变化部分中包含着合成气以及凝液,凝液之中包含着一定的CL\S+、H+等,测量净化装置的变换部分的液位变送器与介质接触的隔离膜片的材质应该选择316L加厚镀金。而测量净化装置中的H:S浓缩塔141T203的塔底液位141LT2021A与介质接触的隔离膜片的材质一般可以选择更加具有抗腐蚀性的纯金属钽。


    三、结语
    综上所述,随着我国经济的发展,科学技术也也取得相应的成绩,尤其在具体的工程项目中,双法兰液位及测量膜片会因各种因素的影响出现腐蚀以及鼓包的现象,对工程项目的实施造成严重的影响,因此,结合**计量方法进行测量后获得的数据资料,分析腐蚀作用的内在机理以及原因,提出应该选择双法兰液位计变送器防止仪器中出现氯腐蚀、硫腐蚀以及氢脆等问题。
