安装顶装式磁翻板液位计和侧装式磁板液位计有哪些不同的注意点

　　磁翻板液位计是根据国内外同类产品加以消化提高且按照原化工部颁布的磁性液位计标准HG/T21584-95研制生产的产品。该仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。磁翻板液位计有两种安装方式，即顶装式和侧装式，其工作原理相同，但产品的结构有一些不同，所适合的测量容器也不一样，本文就这两种不同的安装方式作一个比较与说明。

　　 安装顶装式磁翻板液位计应注意的问题:

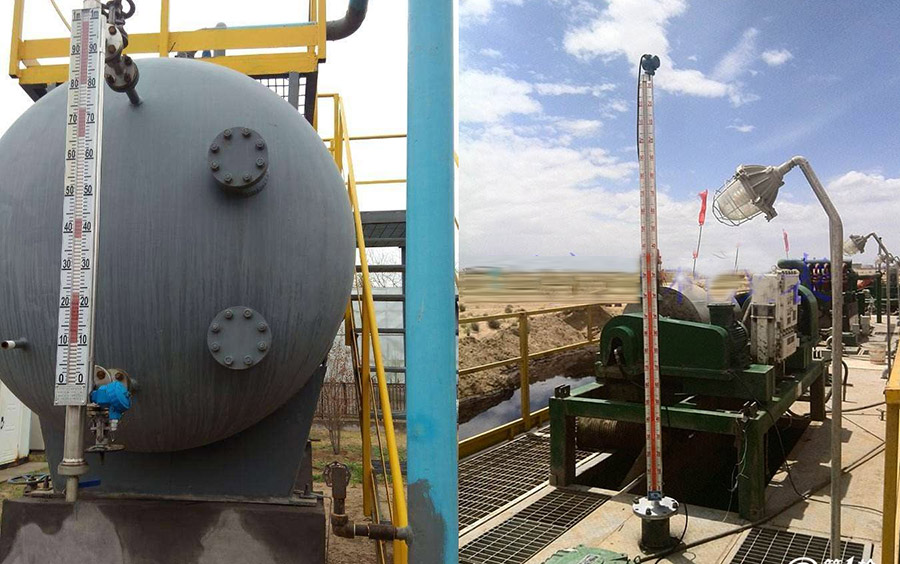

  对地埋罐，或粘度较大的液体介质，以及不适宜侧面开孔及侧面安装空间很少的容器的液位连续测量一般选用顶装磁翻板液位计，它**应用于油库、地下储罐、槽等容器液位测量。
  顶装式磁翻板液位计一般分为上下两部分，上部安装在容器的顶部，下部安装在容器内，由法兰与容器的法兰连接。液位计下部分导管内浮子由连杆与上部导管内的磁性浮球连成一体。当液位变化时，浮子带动磁性浮球在导管内上下移动，驱动显示面板内的翻片翻转指示出液位。

　　顶装磁翻板液位计与罐体的连接部分一般选配DN80或DN100法兰连接，通常DN80和DN100就足够了。如果觉得牢固性不够可根据实际情况选配更大规格的连接法兰。顶装式磁翻板液位计在安装高度达到4到5米时，建议在两边增加固定拉索，以保证仪表在较恶劣的测量环境下，比如现场有振动的环境，或遭到碰撞，大风天气等，不受到损坏。在磁翻板液位计还可以配上有关的配件，使之具有报警和控制信号输出和液位数据远传等功能。

　　安装侧装式磁翻板液位计时应注意的问题:
液位及磁力翻转仪的技术影响。例如，在测量一个10米高的液位储罐时，如果直接选择制作一个10米长的磁性翻转板液位计，**个产品会非常笨拙;其次，运输不便，建议采用合理的分割处理，以免出现技术误差(盲区影响)。磁力翻转计的优点是可以单独安装。也就是说，把10米分成两段或三段，用法兰把它们连接起来。这将是方便的运输和成本将大大降低。用户收到货物后，只需要用普通工具将三节之间的法兰连接起来即可。关于防腐蚀和渗漏，我们也考虑了。根据具体问题，磁脚板液位计可配备电远程传输，输出4-20ma标准信号，与记录仪或工控机网络相匹配。

　　顶装式磁翻板液位计和侧装磁翻板液位计在安装时，有以下几个要点须特别注意：
  ①液位计护导管和主体导管必须保持垂直且在同一垂直线上，否则会影响液位的测量。
  ②安装时连杆不能弯曲，必须挺直装入，以保证磁性浮子在主导管内上下运动自如。
  ③液位计筒体内不应有固体杂质和磁屑杂质进入，以免对浮子造成卡阻及减弱浮力。
  ④筒体周围不容许有导磁体靠近，否则会直接影响液位计正常工作。
  ⑤液位计安装完毕后，需用磁钢进行校正，使零位以上显示白色，零位以下显示红色。
