    电磁流量计通用安装规范的六点具体要求包括哪此内容

    发表时间:2019-11-13   点击次数:  技术支持:15601403222
     本文的主要内容从电磁流量计的安装规范、转换器及其附件的安装规范两个方面讲述了电磁流量计的安装规范

    一、传感器的安装规范

    1、安装场所的要求
    通常电磁流量计传感器外壳防护等级为IP68(GB4208规定的沉浸级),对安装场所有以下要求:

    1)测量混合相流体时,选择不会引起相分离的场所;测量双组分液体时,避免装在混合尚未均匀的下游,测量化学反应管道时,要装在反应充分完成段的下游
    2)尽可能避免测量管内变成负压
    3)选择振动小的场所,特别对一体型仪表
    4)避免附件有大电机,大变压器等,以免引起电磁场干扰
    5)易于实现电磁流量计单独接地的场所
    6)尽可能避开周围环境有高浓度腐蚀性气体
    7)环境温度在-25/-10~50/600°范围内,一体型结构温度还受制于电子元器件,范围要窄些。
    8)尽可能避免受阳光直照

    2、安装直管段的要求

    首先注意电磁流量计传感器本身不能作为荷重支撑点,它不能支撑比邻的工作管道,应有夹持它的管道承重。

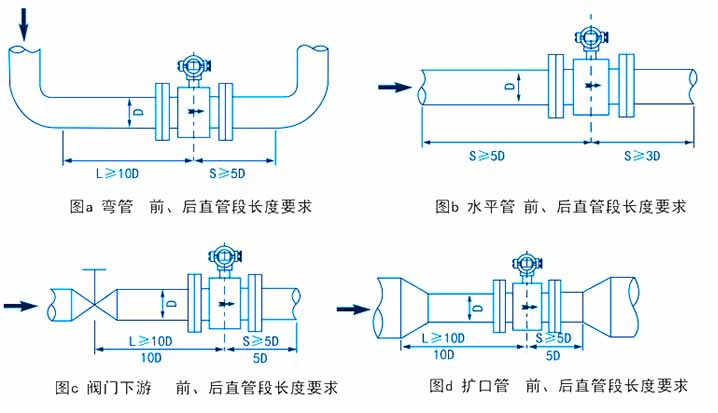

    为获得正常测量精确度,电磁流量传感器上游也要有一定长度直管段,但其长度与大部分气他流量仪表相比要求较低。90°弯头、T形管、同心异径管、全开闸阀后要离传感器进口端法兰连接面5倍的直径(5D)长度的直管段,不同开度的阀则需要10D,下游直管段为(2-3)D,但要防止蝶阀阀片伸入到传感器测量管内。各标准或检定规程所提出上下游直管段长度也不一致,汇集如表2所示,要求比通常要求高。这是由于为保证达到当前0.5级精度仪表的要求。
    电磁流量计直管段

    3、安装位置和流动方向
    电磁流量计传感器安装方向水平、垂直或倾斜(流体必须水平或倾斜向上方向流动)均可,不受限制。但要保证测量管与工艺管道同轴。其轴线偏离不得超过2MM。测量固态液体两相流体最好垂直安装,自下而上流动。这样能避免水平安装时衬里下半部局部磨损严重,低流速时固相沉淀等缺点。

    在电磁流量计传感器邻近管道进行焊接或火焰切割时,要采取隔离措施,防止衬里受热,且必须确认仪表转换器信号线未连接,防止损坏转换器。

    水平安装时要使电极轴线平行于地平线,不要处于垂直地平线,因为处于地部的电极易被沉积物覆盖,顶部电极容易被液体中偶存的气泡擦过遮住电极表面,使输出信号波动。图5所示管系中,C、d为适宜位置;a、b、e为不适宜位置,b处可能液体不充满,a、e处易积聚气体,且e处传感器后管段短也有可能不充满,排放口最好如f形状所示。对于固液两相流C处也是不宜位置。

    4、负压管系的安装
    氟塑料衬里传感器须谨慎地应用于负压管系,正压管系应防止产生负压,例如液体温度高于室温的管系,关闭传感器上下游截止阀停止运行后,流体冷却收缩会形成负压,应在传感器附近装负压防止阀,如图7所示,
    有制造厂规定PTFE和PFA塑料衬里应用于负压管系的压力可在200C、1000C、1300C时使用的绝对压力必须分别大于27、40、50KPa如下图所示

    5、对于熬点管道,接地防拦夹装在传感器法兰和管道法兰之间,其接地如下图所示

    6、接地

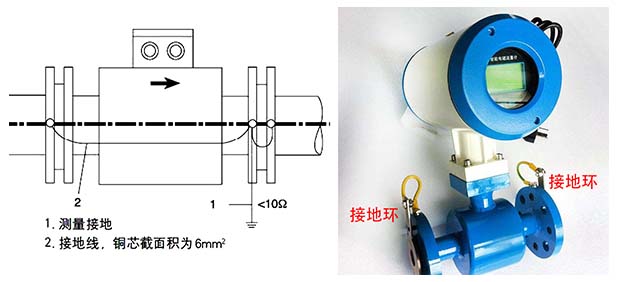

    电磁流量计传感器必须单独接地(接地电阻10 欧姆以下),分离型原则上接地应该在传感器一侧,转换器接地应在同一接地点。如传感器装在有阴极腐蚀保护管道上,除了传感器和接地环一起接地外,还要用较粗铜导线(16mm2)绕过传感器跨接管道两连接法兰上,使阴极保护电流与传感器之间隔离,如下图所示
    电磁流量计接地球

    有时后杂散电流过大,如电解槽沿着电解液的泄漏电流影响EMF正常测量,则可采取电磁流量计与其连接的工艺之间电气隔离的办法。同样在阴极保护的管线上,阴极保护电流影响EMF测量时,也可以采取本方法。

    1、转换器和传感器之间的信号电缆长度不能大于50M,且信号电缆必须用镀锌管套穿。如镀锌管在空中,应把镀锌管用导线可靠接地,接地电阻小于10欧姆
    2、供电电源为220V,单向交流电,在仪表箱里面加装空气开关,避雷器和空气开关并联连接,导线从空气开关出来后接一个三项插座。
    3、避雷器接地
    避雷器接地线长度不能超过1M,截面积大于6MM方的多股铜芯绝缘导线。如附件没有地网,应在避雷器附近作一个简易地网,方法如下:用三条长度为1.5M的扁钢或者角钢,按正三角形排列打入地下,上面用扁钢条把三条扁钢焊接起来,在其中一角焊接螺栓,然后把避雷器接地线接上即可。
