    智能电磁流量计实流与间接标定方法的区别及操作方法

    发表时间:2019-11-23   点击次数:  技术支持:15601403222
    每一台出厂进入用户安装使用环节的电磁流量计,在出厂之前都要按照客户的要求标定出要使用的技术参数值。但是有的时候往往可能会有些误差,有误差是允许范围之内的。但是怎样才能更好的减小误差值呢?这个可能是我们所有使用者都想尽量避免的。有没有一种方法能尽量减小误差值的存在呢?误差越小对于我们工作的精准度就越高。下面跟各位分享一下关于电磁流量计标定的相关知识。

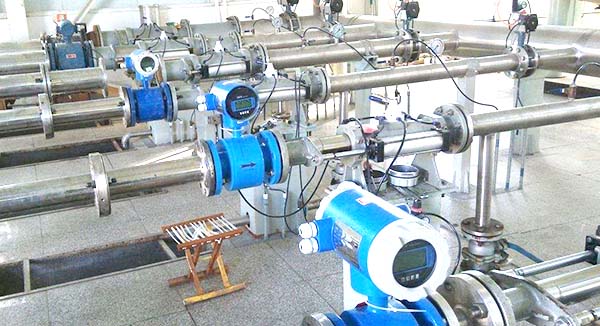

    电磁流量计

    直接测量法亦称实流校准法,是以实际流体流过被校验仪表,再用别的标准装置(标准流量计或流量标准计量器具)测出流过流体的流量,与被校仪表的流量值作比较,这种方法有人称作湿法标定(wet calibration)。实流校准法获得的流量值既可靠又准确,为目前许多流量仪表(如、容积式流量计、涡轮流量计、科里奥利质量流量计)所采用,而且作为建立标准流量的方法。

    制造厂在出厂前均以实流校准法在流量校准标准装置(有时简称流量标准装置或流量校准装置)上完成流量量值传递过程。使用单位对定期检定和检修后的仪表亦要在流量校准标准装置上作实流校准。

        流量校准标准装置是按照有关标准和检定规定建立的,并由国家授权的专门机构认定,能作流量量值传递的装置,是提供流量量值的校准设备,其量值可溯源到质量、时间和温度的国家计量基准量。

    干法校准是一种间接校准法,是以测量电磁流量传感器的流通面积等结构尺寸和磁通密度B,计算流量值,获得相应的精确度。干法校准是在20世纪70年代以解决大口径无法实现实流校准的校准方法。曾作为日本工业标准JIS Z8764-1975《应用测量流量的方法》的内容。由于精确度相对较低,现在已很少采用。1986年修订的日本工业标准JIS Z 8764《》中干法校准的内容已不属正文,而移至解说部分(相当于我国标准的附录和编制说明一类)。

    现场“流量比对”是指在现场与其他“参照流量”进行比较,例如临时夹装的超声流离那个机的测量值,流入管系中已丈量过容量的液体体积等都可作为“参照流量”。“流量比对”只是一种辅助性检查,以评估测量值、大体误差范围、判别仪表是否正常或出现了故障。

    1、标定要求对于需要标定的智能电磁流量计,要求液体流速要稳定,如果直接从自来水管道或者水泵里出来的水来标定,液体流速肯定是不稳定的,这样对于标定来说是一件很困难的事情。所以采用一个稳定高度的液位来提供水源。首先把图右边的最高的阀门打开,由图左边水罐进水,液位到达最高阀门的位置,水就会从通过阀门向管道a流到水池里。并且管道a的水平长度比较长。在a高度的水平面可以近似的认为一个面积比较大的水池子,相对于电磁流量计的测量管径。这样液位一直保持在a高度,这样的流速是稳定的。这样的传感器出来的信号相对来说比较稳定的。

    2、标定方法通过出水口的阀门来控制水开关,开阀定时,当定时时间到了后闭阀,测量水桶水的重量就可以知道单位时间内水的流量。也称时间重量法。在测量之前首先要排气,需要专业人士来解决,大概需要半个小时才能把管道里的气体排完。如果不把管道的气体排完,那样会导致测量精度的下降。还有管道里面必须是满管。因此本文把流量计放置为倾斜向上的状态,这样可以保证流量计是满管的,尤其是在调零的时候。

    电磁流量计的进水口必须有段直管,直管的长度必须是管道直径的10倍,出水口也必须有段5倍管径的直管。通过时间重量法进行标定。当排气结束后,管内的流量也比较稳定。开始计时,计时30s。关阀,称液体重量。多次测量来标定该液位高度的流量。通过调节最后经过除法器输出后的反向放大电路的放大倍数。使得输出值与测量所得的数据一致,则标定完毕。

    采用测重传感器的精度为0.05%,可以满足测量要求。由于实际条件的限制,如果测量时间再长一点也可以提高测量精度142103、智能电磁流量计的验证在标定完毕后,来检验流量计的精度。液位依然保证在a高度,通过调小流量计出水的阀门,使流量稍微减少一点。等待5分钟左右,等流量稳定后再测量流量值。通过测量液体质量,得到标定流量和转换器显示的测得流量做数据分析,得出相对误差。
