    超声波流量计调试时需要关注哪些干扰因素

    发表时间:2021-01-07   点击次数:  技术支持:15601403222
    超声波流量计调试不出来怎么办超声波流量计安装过程中一般会遇到或多或少的问题,影响超声波流量计的使用,甚至使流量计安装时就调试不了。一般在安装流量计时测量有影响的因素可分为两种,外部干扰和管道内部干扰。

    一、外部干扰:
    外部干扰主要有电源干扰和电磁场干扰,两种干扰方式一般会同时存在,我们采用以下方式判断。
    (l)电源干扰:一般是在超声波流量计使用市电供电时才会发生,产生原因一般是市电电压不稳定或频率时刻变化,影响流量计对仪表信号的判断,导致流量计信号识别出错,无法调试。如要判断是否是这个原因导致的流量计故障,需准备一个电压达到流量计供电要求的独立电源(苗电池或干电池)给流量计供电,如果问题消除便说明是这个问题,反之则不是。
    (2)电磁场干扰:电场、磁场干扰一般是由于现场的变频设备或高压供电设备、输电设备等引起。
    超声波流量计的传感器输出信号为毫伏级的电压信号,因信号电压微弱,易受外在的电场和磁场干扰改变电压值,导致流量计识别信号出错,致使流量计无法调试。如需验证是否为电场干扰,只要将流量计安装位置远离存在干扰源(变压器、变频器、高压电线、其他大功率用电设备)的位置 6米以上,再安装一次,即可验证。
    解决方法:
    1、电源干扰:电源干扰是由于电源出现问题,一般解决方式有:在电源上安装隔离器,使用带滤波功能的开关电源,更换市电取电位置(远离变频器,且电源前端不能与变频器有直接接触),使用太阳能板和蓄电池供电。
    2、电磁场干扰源于变压器、变频器、高压电线、大功率用电器等,一般外碑方式为更换安装位置,流量计测专渝线需远离以上干扰源。

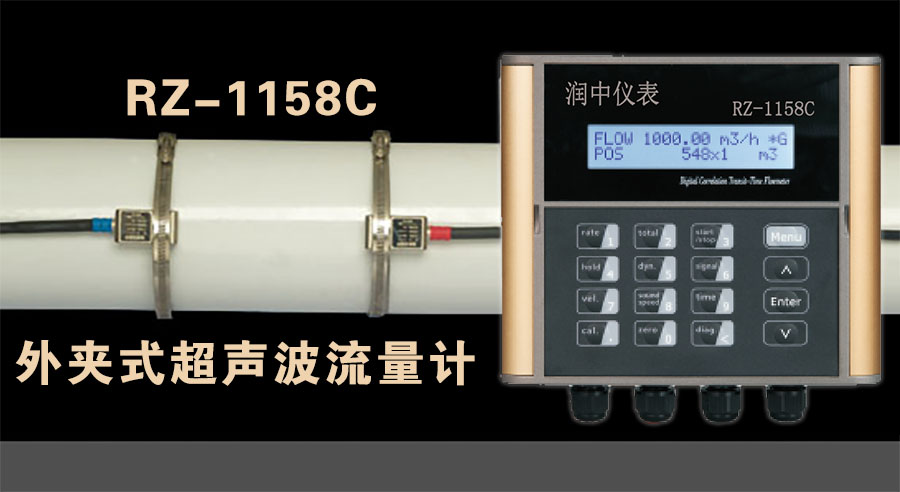

    超声波流量计

    二、管道内部干扰:
    超声波流量计安装符合条件的情况下,还能影响流量计的就只有介质内部的因素了。一般内部因素为固体颗粒物或悬浮物、空气。超声波流量计无法穿透固体颗粒,导致传感器无法收到超声波信号,影响流量计测量。测量介质中的气泡会使流量计传感器发出的超声波发生折射,导致上游(下游)传感器无法收到来自下游(上游)传感器发出的信号,影响流量计测量或使流量计无法测量。
    判断方法:***简单的判断方法为在出口看,无论是悬浮物还是固体颗粒都可以在出口处看到.如果出口在水下,还可以看到管道内的气泡冒出。另一种判断方式为“听“,将耳朵贴到管道上,如有气泡,可听到管道内有哗哗的流水声,如有固体颗粒物,可听到有固体拍打管壁的声音,如果这些都没有,管道内水声则很小,几乎听不到水声。一般的抽水口长时间抽水后基本不会有悬浮物。
    解决方法:管道内的固体颗粒一般使用沉沙器便可解决,气泡则可使用安装消气过滤器消除,如果气泡是从管道内部产生的,则可更改安装位置。

    三、举例:安装现场有一台流量计,发现无论怎么调试都无法将流量计的传输比和Q 值调试出来.
    问题判断:
    1、查看出口是否有固体颗粒从管道出口出来。如果有,则可按照上述解决方法处理。如果发现出口有大量的气泡,则安装消气器或改变流量计安装位置,直到调试完成.如果无法查看出口,则可通过听管道内的水声判断是否有气泡或固体颗粒。
    2、给流量计使用蓄电池供电,看是否能调试好,如果能则表明电源不干净,可按上述电源干扰方式处理。
    3、观察流量计安装现场到流量计主机安装位置及传感器线沿途是否存在电磁场干扰源。如果有,则需远离干扰源,如果无法远离干扰源,则可通过安装接地线解决问题,接地需可靠,远离电源接地接地位置为流量计传感器的E .
