    防腐磁性翻板液位计产生测量盲区的原因及规避的有效手段

    发表时间:2021-01-14   点击次数:  技术支持:15601403222
            防腐磁性翻板液位计的盲区其实正常情况下是不存在的,之所以有测量盲区是因为设计和安装的发生错误导致的。比如说:

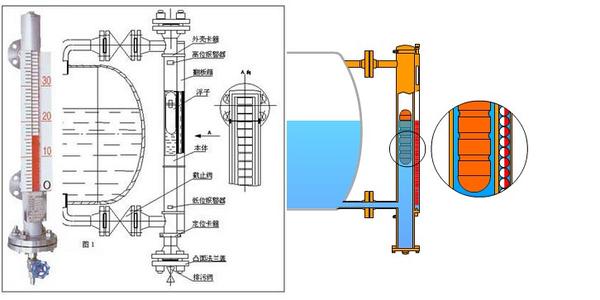

           现场储罐在初设计的时候,有时候储罐厂家会预留法兰孔或者直接安装了焊接法兰口,如果这个时候开孔位置预留大了,下法兰口中心离罐底有距离,而到了现场安装使用时候,储罐与地面之间并没有安设一定高度的水泥基台,那么这个时候很可能导致防腐磁性翻板液位计无法安装,如果下法兰口离罐底部有30cm以上,虽然能安装了,但是在没有安设水泥基台的情况下,至少存在30cm的盲区。(这个盲区举例说明:当液位从罐底部升至30cm处之间,防腐磁性翻板液位计刻度依然是0),看下面防腐磁性翻板液位计的结构图 ,就会一目了然了。


    磁翻板液位计

           那么防腐磁性翻板液位计怎么设计才能不会存在测量盲区呢?

            首先,储罐在设计之初必须准备一定高度的水泥基台备于置放储罐,至少高度要达到35cm以上,一般现场都有50cm左右。

            这样,即便下法兰开口紧靠罐底,也不会产生盲区。

            其次,如果罐体放在室内,储罐顶部上方距离必须保持充足的空间,上法兰口中心以上至少保证50cm的距离空间,这要求还只是仅限于侧装,如果是顶装防腐磁性翻板液位计,可能空间比测量范围还要高出100cm,具体距离需要根据现场参数条件计算。不过这种情况是属于个例。

            第三,如果是顶装防腐磁性翻板液位计,无论是室内储罐还是室外储罐又或者是地埋罐,比如保证防腐磁性翻板液位计法兰以下插入深度是准确的参数数据,如果插入深度不到底部,那么与储罐底部的距离差就是盲区范围。

            如果排除以上方面,设计规范,那么防腐磁性翻板液位计不会存在测量盲区。如果有盲区,那就是安装受限制,到时候或许可以考虑更加适合苛刻安装环境的液位计。
