    工业PLC自动化控制系统实例图解说明

    发表时间:2021-06-08   点击次数:501  技术支持:1560-1403-222
    PLC自动化液位控制 系弘

    在工控行业,学习PLC编程是必须的,但如只停留在一些语法和指令上面是远远不够的。相反,我们从一些比较典型的小型自控系统入手,从分工艺功能入手,再到I/O点分配,接下来编写PLC程序,***后来结合上位机模拟调试,通过这样的过程,我们对PLC的编程会更加直观,更加快捷。接下来,我们就为大家准备了三个典型的PLC实例,并分别对PLC程序的运行过程用彩色图解的方式进行分析,非常直观!

    (一)水塔给水PLC控制系统

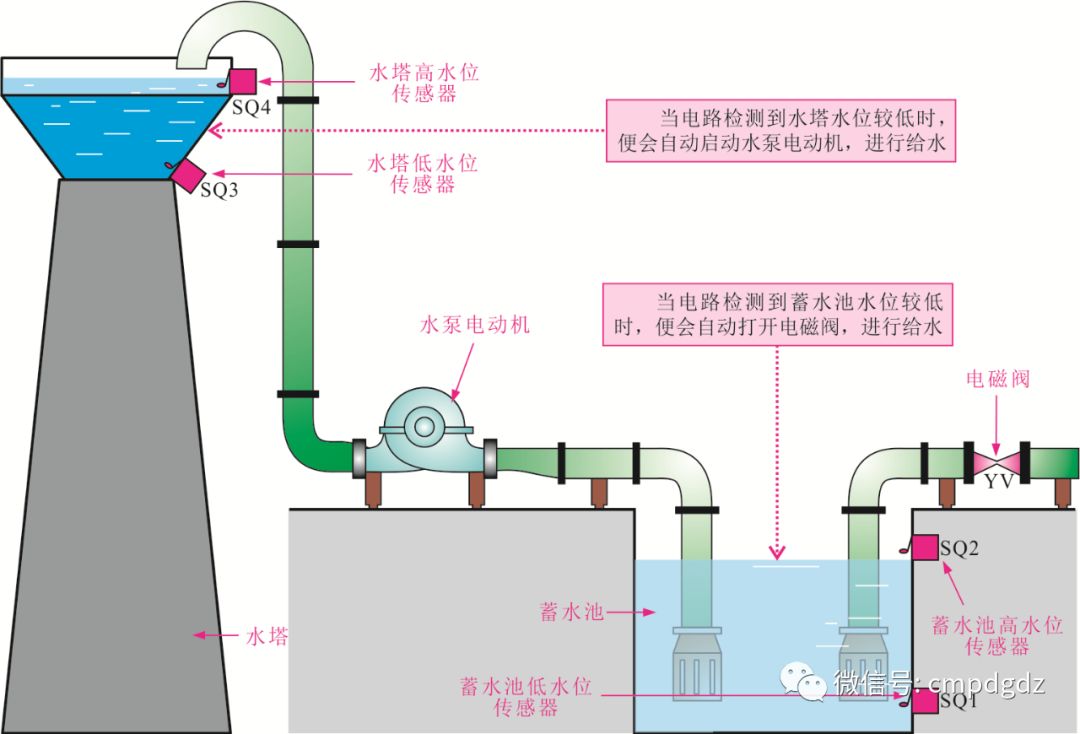

    (1)水塔水位自动控制电路的结构图

    PLC控制系统

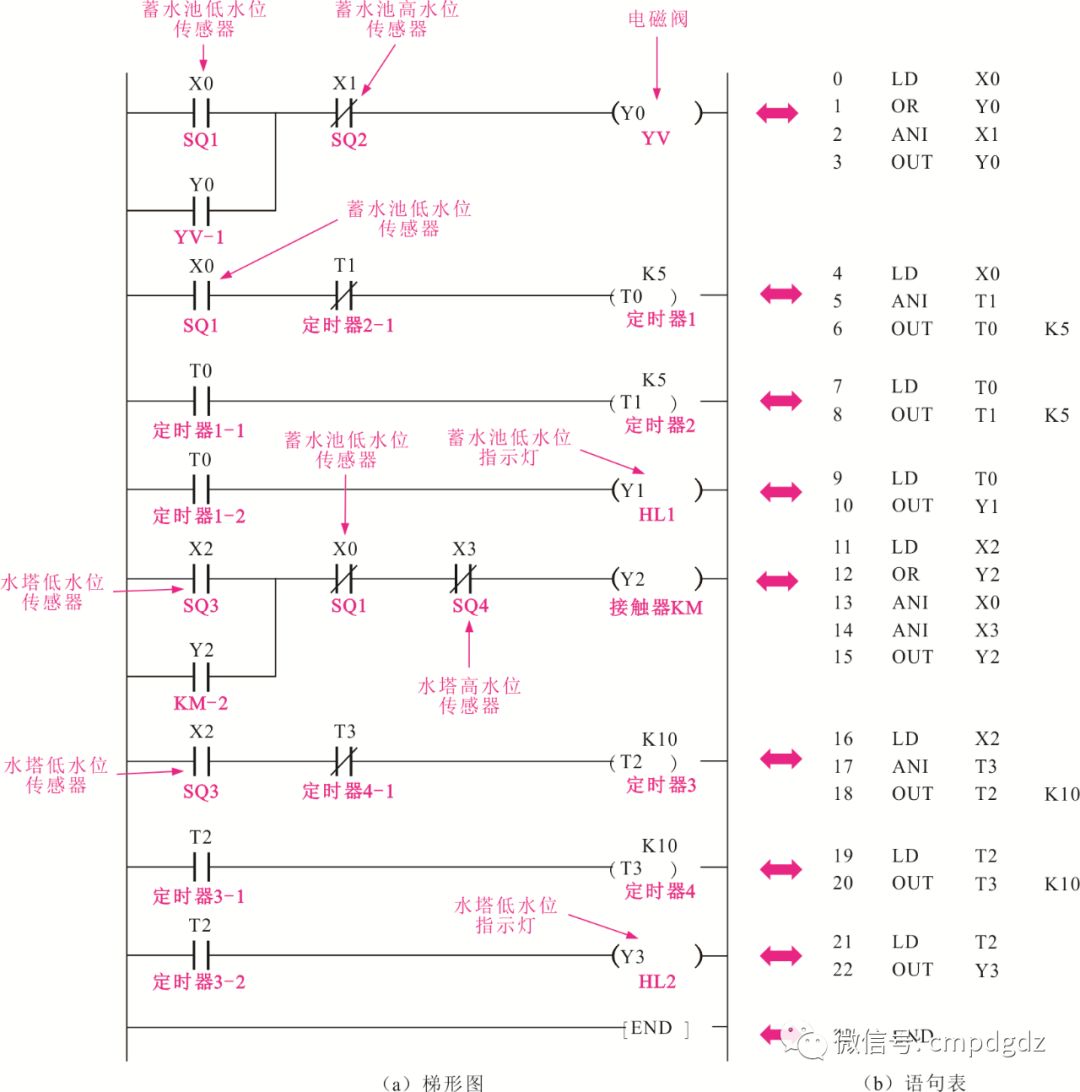

    (2)PLC梯形图和语句表

    PLC控制系统

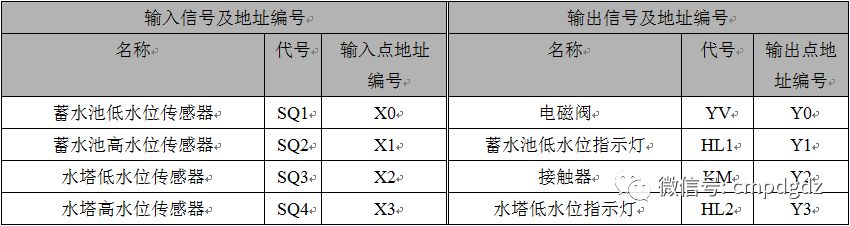

    (3)PLC梯形图的I/O地址分配

    PLC控制系统

    三采用菱FX2N系列PLC

    (4)控制过程程序分析图解

    水塔水位过低的控制过程

    PLC控制系统

    水塔水位高于水塔高水位时的控制过程

    PLC控制系统

    (二)汽车自动清洗PLC控制系统

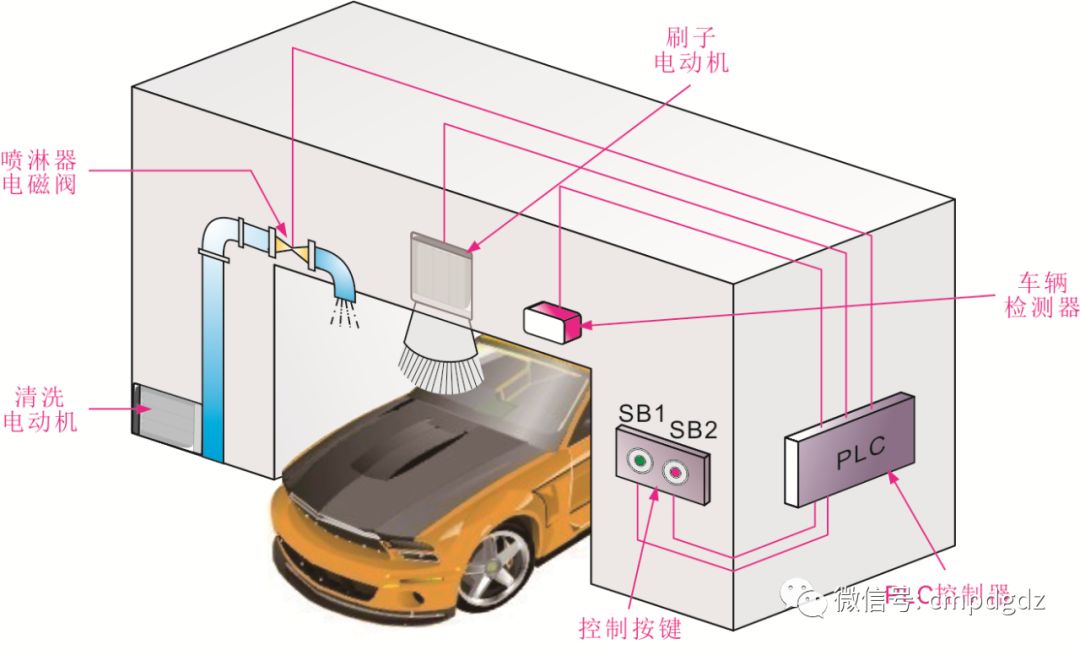

    (1)汽车自动清洗PLC控制系统的结构图

    PLC控制系统

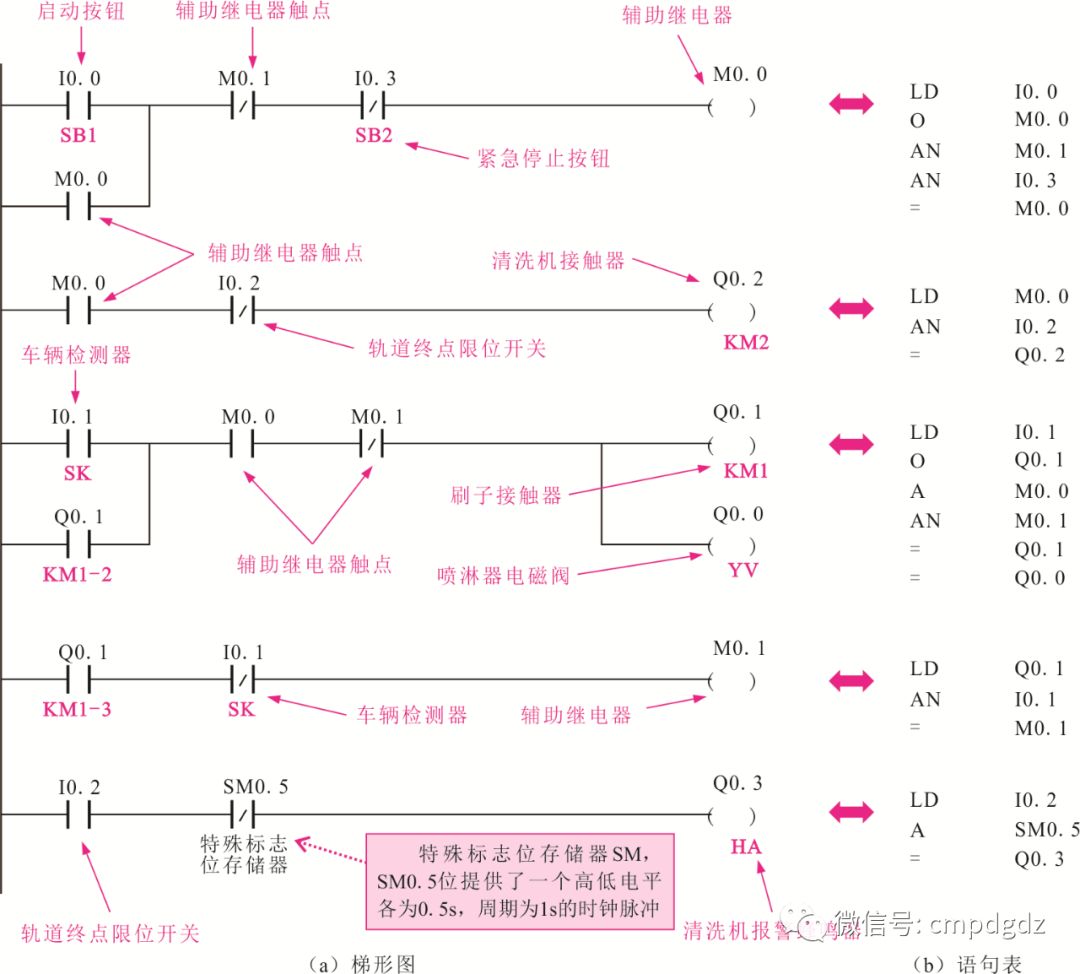

    (2)PLC梯形图和语句表

    PLC控制系统

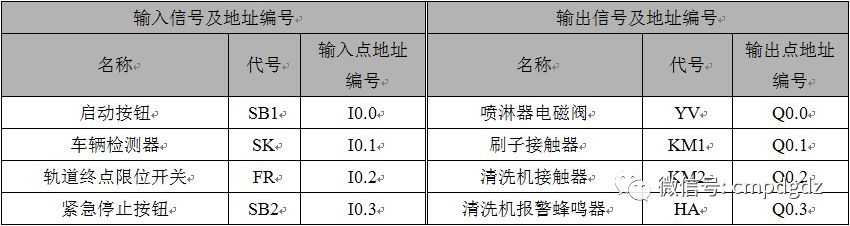

    (3)PLC梯形图I/O地址分配表

    PLC控制系统

    采用西门子S7-200系列

    (4)控制过程程序分析图解

    <1>车辆清洗的控制过程

    PLC控制系统

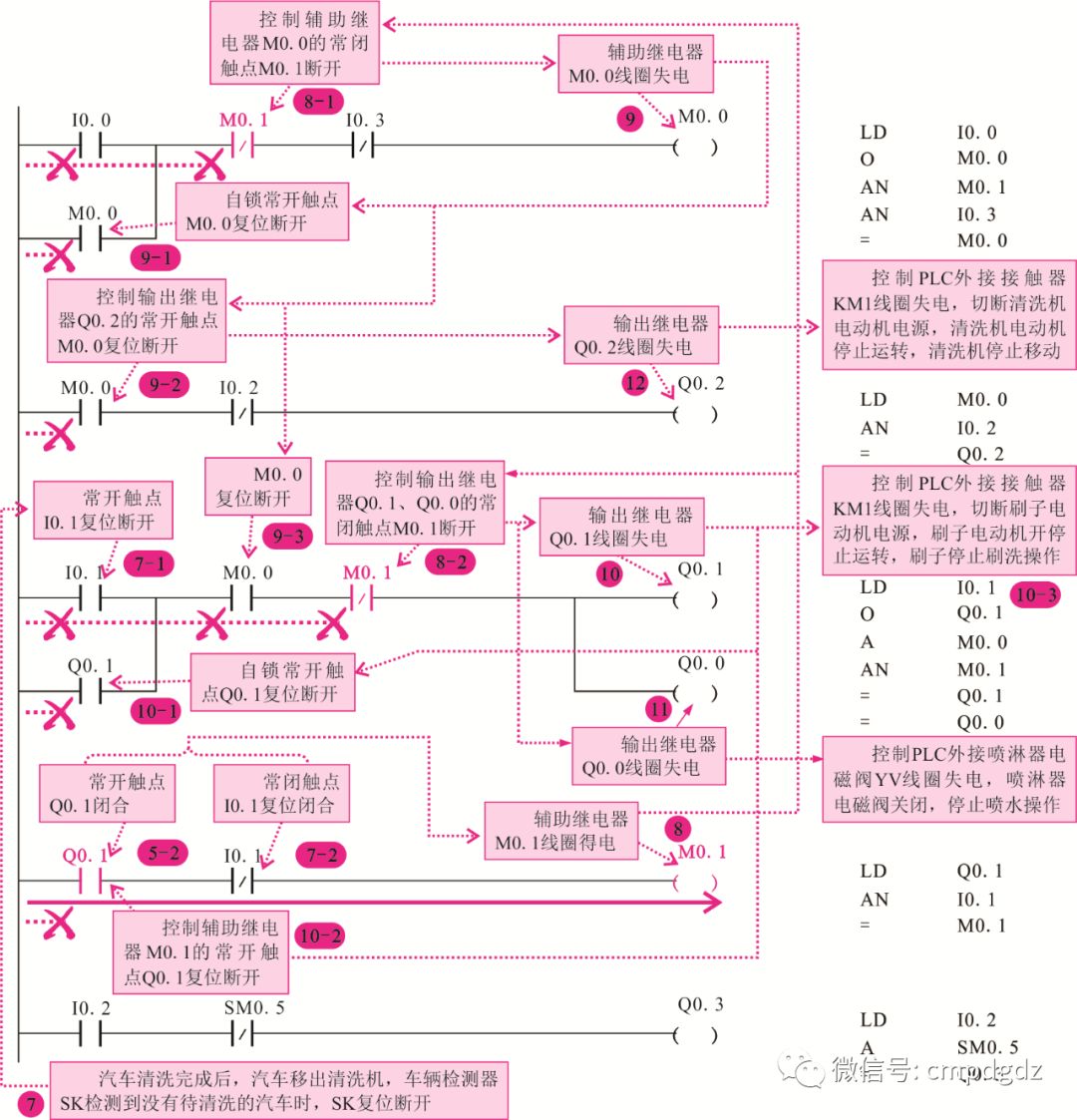

    <2>车辆清洗完成的控制过程

    PLC控制系统

    <3>车辆清洗过程中的报警控制

    PLC控制系统

    (三)工控机床PLC控制系统

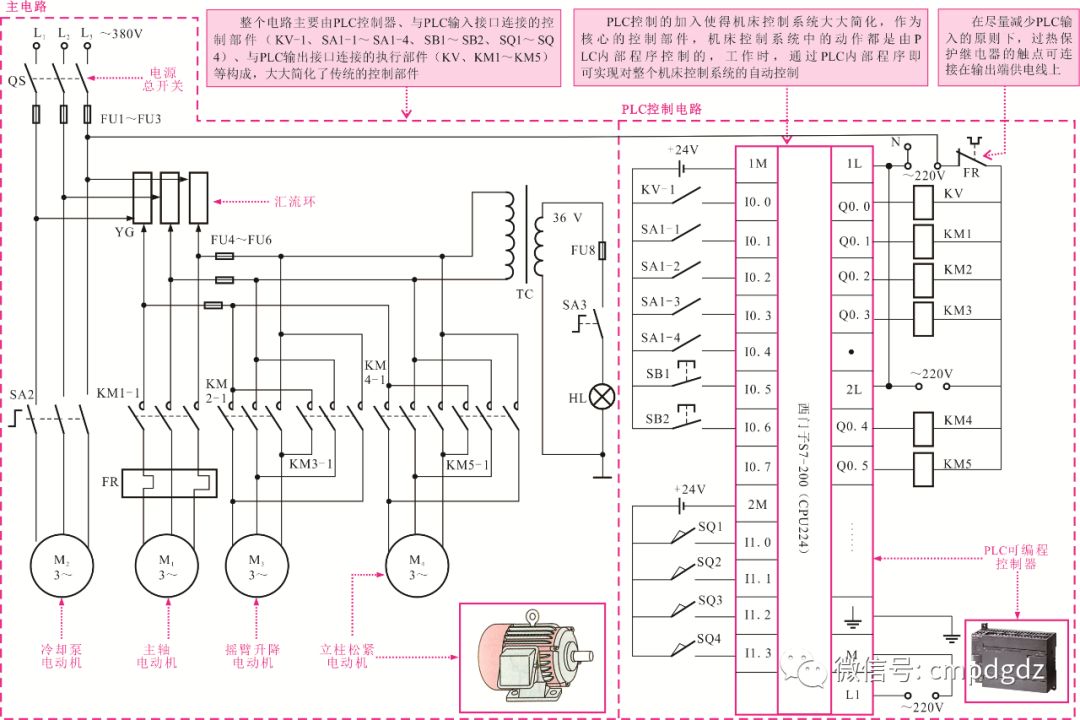

    (1)由PLC控制摇臂钻床的控制系统

    PLC控制系统

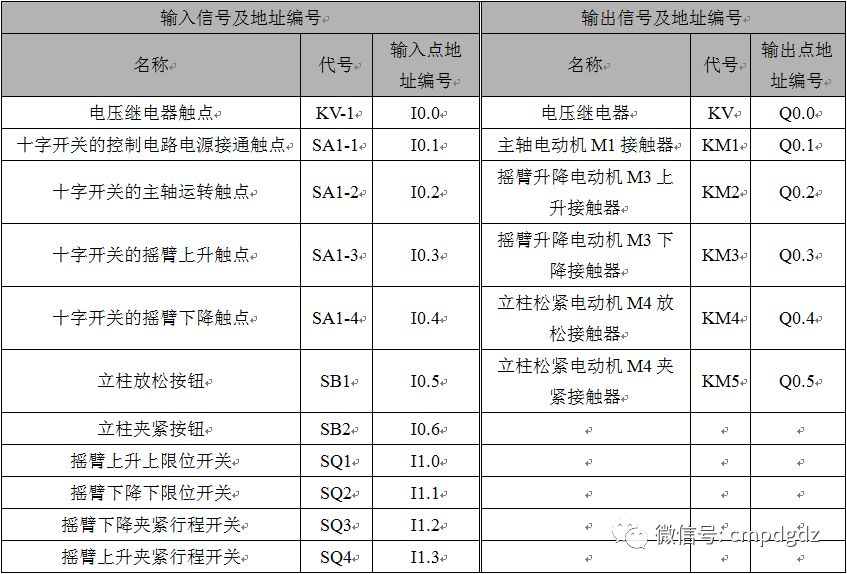

    (2)西门子S7-200型(CPU224)PLC的I/O分配表

    PLC控制系统

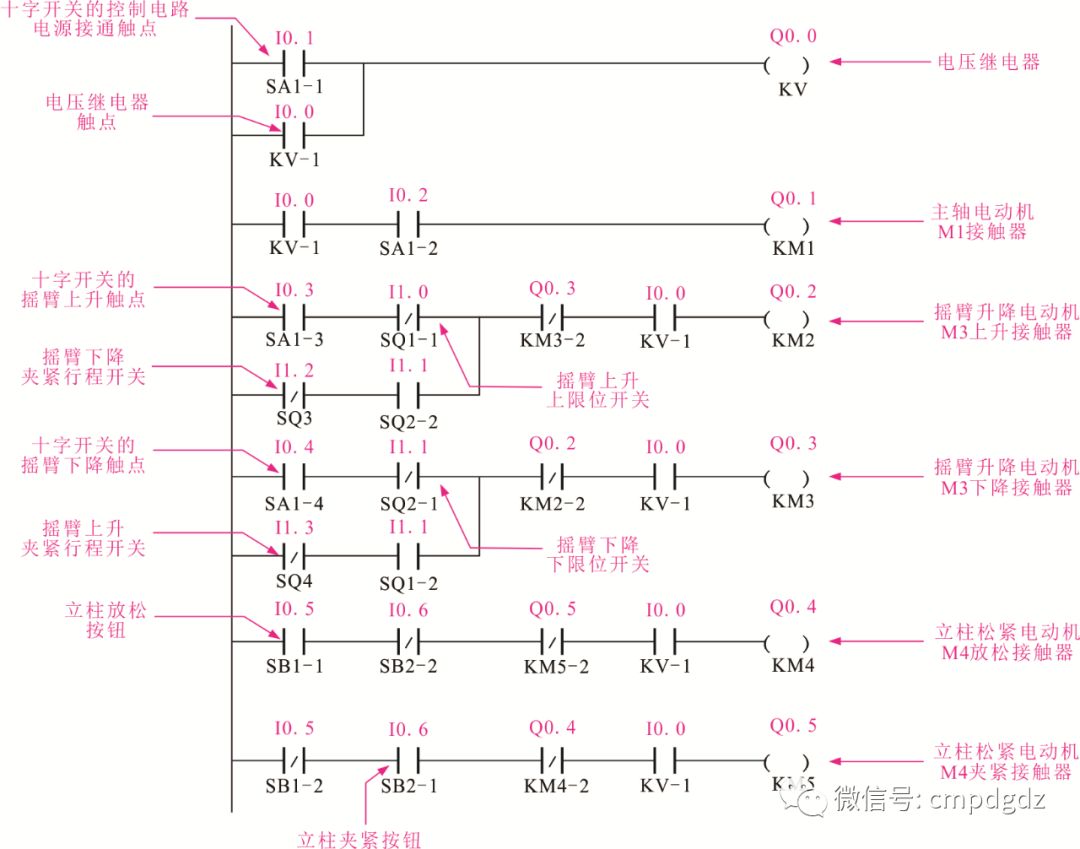

    (3)PLC梯形图

    PLC控制系统

    (4)机床PLC控制系统控制过程程序分析图解

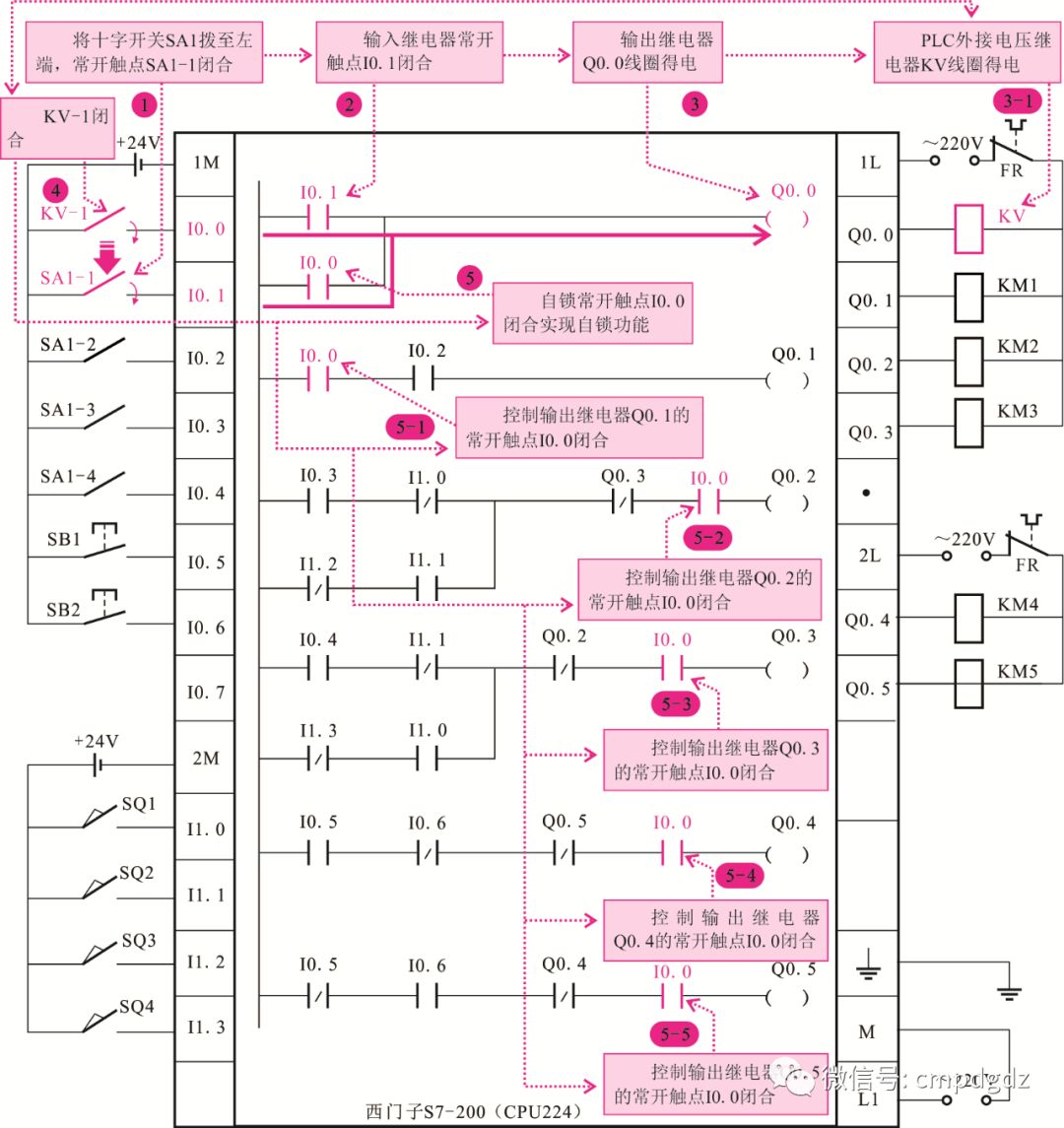

    <1>主轴电动机M1的PLC控制过程

    PLC控制系统

    <2>升降电动机M3的控制过程

    PLC控制系统

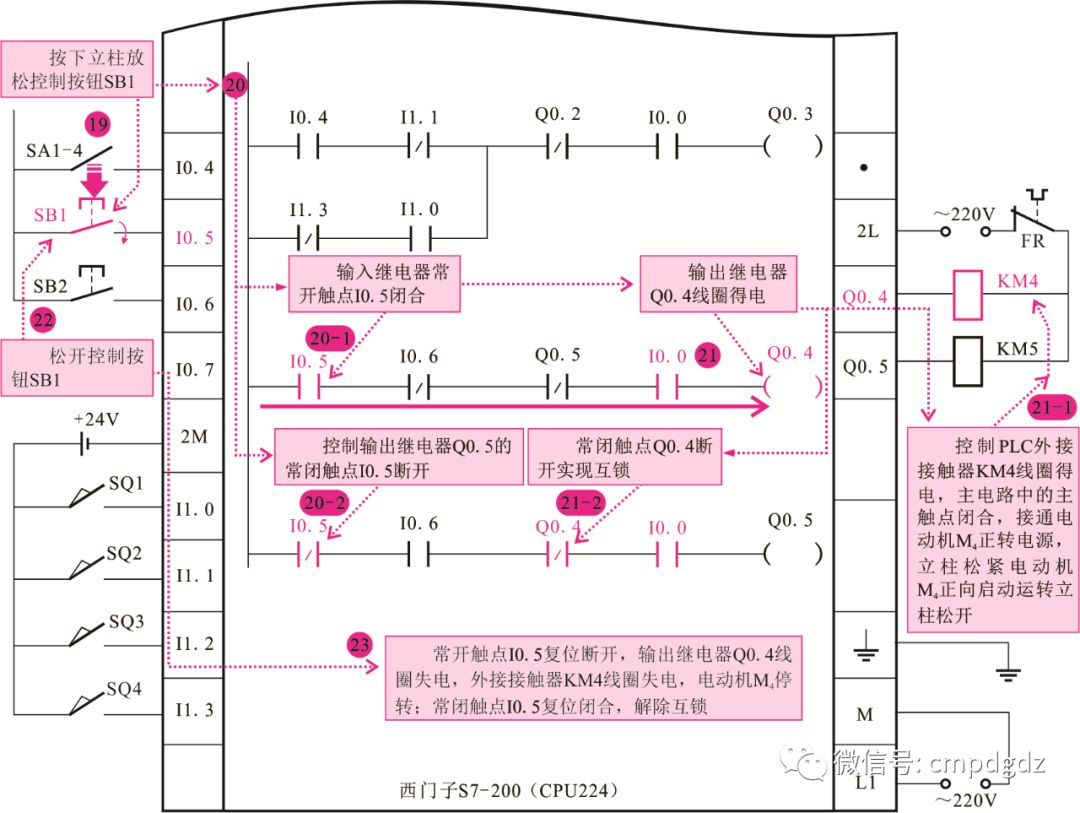

    <3>立柱松紧电动机M4的PLC控制过程

    PLC控制系统
