    用于磁翻板液位计等液位仪表测量精度的压力式水箱检定装置研究

    发表时间:2017-03-11   点击次数:  技术支持:15601403222
        本文概述:
           液位计属于物位仪表中的一个大类,典型的产品有磁翻板液位计,静压液位变送器,雷达液位计等等,用以来测量储罐或工作容器,甚至是野外湖泊江河中的液位、显示液位,为生产和生活提供相应的液位数据。随着科技的不断进步,以及人们对于生产与生活中此类测量数据要求的提高,对于高精度液位计产品进行快速、准确的检定校准已经企业的迫切需求。本文针对这个需求,研究并建造了一套液位计检定装置,该装置不仅造价低廉、结构简单、安装快捷、操作简单,并且准确度高、实用性强,不仅可以用来检定磁翻板液位计、玻璃管液位计,也可以检测其它类型的液位仪表,在液位计检校验工作中具有较高的推广价值。

      1液位计压力式水箱检定装置的组成和测量原理
      1.1液位计压力式水箱检定装置组成
      根据JJG971-2002《液位计计量检定规程》
      7.2.1.1检定设备中“检定时所需的标准器及配套设备,视被检液位计的类型可从表2中选择组合成套”,在实际工作中发现将水箱和标准数字压力校验仪组合成液位计压力式水箱检定装置进行液位计检定,方便快捷、省时省力成本低。
      1.2工作原理
      液位计检定装置工作前,*先要对主水箱注水。根据被检液位计类型选择连接水箱位置,读取数字压力校验仪和被检液位计的零位差,依据检定规程进行检定。正行程检定:轻轻打开水箱正行程检定控制阀,进行逐点控制并读数,使检定点均匀分布在被检液位计整个测量范围内,直至液位升到测量上限,关闭节门。反行程检定:轻轻打开专用管路的排水阀门,使液位慢慢下降,逐点控制并读数,完成液位计的示值检定过程。

      2液位计压力式水箱检定装置的技术特点
      (1)准确度等级:液位计压力式水箱检定装置选用标准的计量仪器,主标准器为数字压力校验仪,测量范围为(0-25)kPa,准确度等级为0.02级(优于JJG971-2002液位计检定规程中标准压力发生器技术要求0.OS级),数字压力校验仪的单位可在kPa和mmHZ0(毫米水柱)中切换。
      (2)量程:液位计压力式水箱检定装置所配备的2.3m高水箱和数字压力校验仪可对小于2m的实测液位检定,量程大于2m的,液位计再用模拟液位检定方法进行全量程检定。
      (3)测量种类齐全:该装置具有液位计水箱检定装置和标准压力发生器两种仪器设备的优点,因此该检定装置可开展磁翻板液位计、浮筒(浮球)式液位计、远传式液位计、反射式液位计、压力式液位计、液位开关等十几种液位计的检定工作。
      (4)操作简单读数准确:根据不同类型的被检液位计,只要选择好适当的接口,用正行程控制阀门进行正行程示值检定,用排水口控制阀门进行反行程示值检定。因数字压力校验仪可直接对液位进行读数,减少了用钢直尺做主标准器的人为读数误差,大约15min即可完成1台液位计的示值误差检定。

      3液位计压力式水箱检定装置的实现

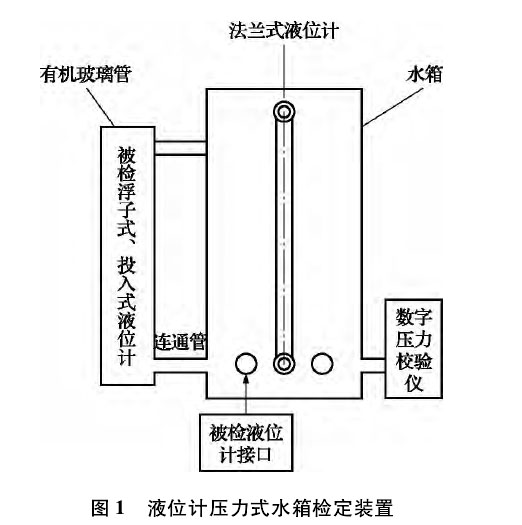

      液位计压力式水箱检定装置如图1所示,包括数字压力校验仪、水箱、连通管、有机玻璃管、水箱各种液位计接口和固定装置。
      被检液位计、水箱和数字压力校验仪之间采
     磁翻板液位计检定装置 液位计


     图1液位计压力式水箱检定装置用连通器原理相连通。

    根据液柱的静压和液柱高度成正比的原理及尸=pgH,所以压力也可以用相对的液位高度来表示。当水箱中水位实际高度为H,此时数字压力校验仪测得压力为尸,压力用水位高度表示为:
    P = H实( mm H2O) 。通过此原理数字压力校验仪可测得水箱的水位实际高度为H实。
    检定过程中,不同被检液位计根据各自的原理测量水箱中水的液位 h,与数字压力校验仪测量同一液位值,根据 δ = h - H实计算出被检液位计测量值的示值误差。

      4结语
      该装置较大地提高了液位计检定的可靠性。装置采用的方法不仅可以用于液位计检定,也可以作为一种对现场液位计的核查方法,验证液位计的长期稳定性。该液位计检定装置的性能指标完全达到((JJG971-2002液位计检定规程》的要求,并且有效地避免了检定液位计过程中人为因素造成的不必要的误差,提高了检定的效率和准确性。该装置解决了各类型液位计的量值传递实际问题,在液位计检校验工作中具有较高的推广价值。
