浅析电磁流量计在供水领域的应用及如何组建运程监控系统(上)

      科学技术的发展为人类的测量技术的进步带来极大的推动，电磁流量计就是其中较为典型的例子，电磁流量计利用电磁感应原理测量流量是法拉第电磁感应定律的应用，是众多流量测量方法中普遍的方法之一，能够测量多种形状流道内导电液体的流速和流量。

      电磁流量计早的应用是在1832年，我们初中物理都学过，电磁感应定律是1831年英国物理学家法拉第发现的，而人类*次利用电磁感应原理来测量流量也是由法拉第进行的。当年他在泰晤士河滑铁卢桥的两岸，选择与水流方向垂直的地磁场方向的地方，放下两个金属棒当作电极来测量河水的流速，这是人类文明和科技的一大创举。在现代的工业测量领域，电磁流量计的使用已经十分的普遍，各种新材料与新技术与电磁流量计的结合也日益紧密，但是电磁流量计有其优点也有其缺点，我们在选用其产品时，要熟悉其工作原理和测量优势，将其功能和作用发挥至大，本文着重介绍自来水公司电磁流量计的选用管理情况,并将介绍电磁流量计的远传监测管理方法，对流量计使用过程中存在的问题，提出自己的看法和建议。

　 　1流量计的选型
　　流量计计量的准确性，对企业的成本核算、能耗等重要指标的计算会产生较大影响，故选择运行稳定、质量保证、计量准确的流量计极其重要。随着科学技术的发展，流量计品种越来越多，性能各异，技术参数及使用条件也各不相同，所以选型时应先了解流量计的性能特点并结合本单位的使用工况。  　　1、叶轮式流量计：叶轮式流量计的工作原理是将叶轮置于被测流体中，受流动流体的冲击而旋转，以叶轮旋转的快慢来反映流量的大小。叶轮式流量计主要有水表和涡轮流量计，输出方式有机械传动或电脉冲两种。机械式传动输出的水表准确度较低，误差约±2％；电脉冲信号输出的涡轮流量计的准确度较高，一般误差为±0．2％--0．5％。
　　2、电磁流量计：电磁流量计是根据法拉第电磁感应定律，即导电液体在磁场中切割磁力线运动时，导体中产生感应电动势，而感应电动势又和磁感应强度、流量大小成正比，通过测电动势来反映管道流量的原理而制成的。主要有管道式和插入式两种。管道式精度等级为±1.5%--±2.5%，高精度的达到±0.5%--±1.0%；插入式的精度为±1.5%--±2.5%。由于插入式结构上的缺陷和安装时的误差就会影响计量精度，所以选用管道式更好些。
　　3、超声波流量计：超声波流量计是以超声波在流动介质中传播的速度等于被测介质的平均流速和声波本身速度的几何和的原理而设计的。分多普勒超声波流量计和时差式超声波流量计，目前多采用了时差式超声波流量计。根据使用场合不同，又可以分为固定式超声流量计和便携式超声流量计。固定式超声流量计又分为外夹式、插入式、管段式三种。固定式超声波流量计因某些管道材质疏松、壁厚不一、导声不良或锈蚀严重，衬里和管壁有间隙等原因、造成超声波信号衰减严重。
　　1.2 流量计选型的基本要求：
　　1、流量计精度要高、运行要稳定。
　　2、过水压力损失小。
　　3、如果用户用水量变化较大或用水分布很不均衡，则要求流量计量程比要大些。
　　4、灵敏度要高，满足低流速计量的准确。
　　5、流量计对现场工况不要太敏感。
　　6、根据需要选择可以正反方向测流量。
　　7、运行可靠、经久耐用、维护方便。

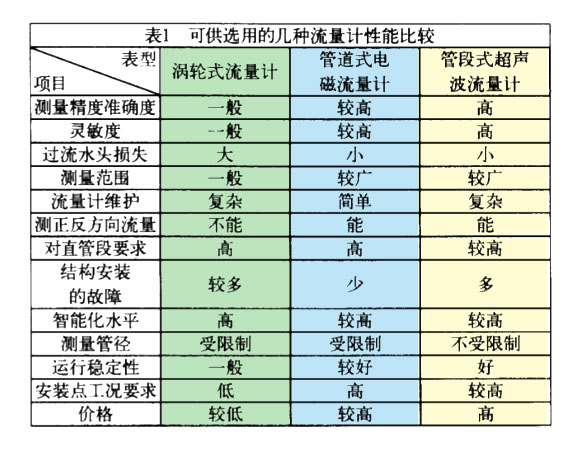

　　几种可以进行比较的流量计的性能特点，见表1。
　　根据以上几种流量计特点、流量计选型的基本要求和国内外选用流量计的趋势，选用智能化、无压损的电磁流量计、超声波流量计较合理。而从成熟的电路技术、测量的稳定性、灵敏性和精确度、技术特点、安装维护要求、安装点使用工况、易于远程监控等方面比较，选择电磁流量计比超声波流量计更适合。事实上，公司计量科多年来坚持定期对在线电磁流量计进行现场比对检测，相对误差都满足要求。
(未完，见下文)
